加工定制 | 是 |
---|---|
测量范围 | 400N-600KN |
测量精度 | 0.5级 |
产地 | 济南 |
拉伸速度 | 300 |
类型 | 电子拉力试验机 |
适用范围 | 包装,机械,汽车工业,塑胶,钢材 |
售后服务 | 全国联保 |
最大负荷 | 600KN |
品牌 | 济南五星 |
型号 | WDW-100E/200E/300E |
拉伸空间 | 1000MM |
起批量 | 1台 |

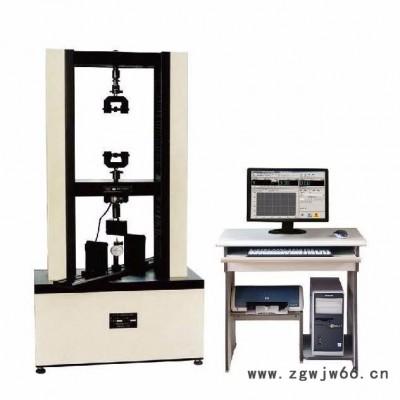

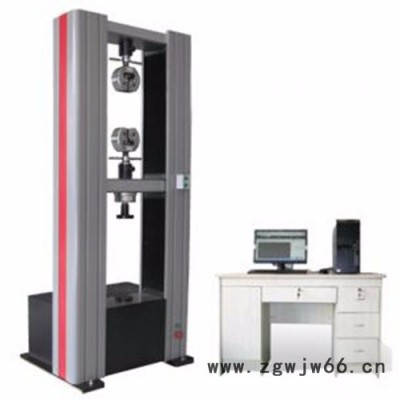

微机控制电子试验机是电子技术与机械传动相结合的新型材料试验机,具有宽广准确的加载速度和测试范围,对载荷,变形,位移的测量有较高的精度和灵敏度,还可以进行等速加载,等速变形,等速位移的自动控制试验,并有低周载荷循环,变形循环位移循环的功能。
主要适用于试验力负荷低于600KN的金属材料试验,广泛适用于金属材料的拉伸、压缩、弯曲、剪切试验、广泛应用于大学、科研院所、检测机构、航空航天、军工、冶金、机械制造、交通建设、建工建材等各行业进行精密性的材料研究、材料分析。
1主机为四立柱加双丝杠的六柱框架式双空间稳定结构,高刚度试验空间,线性行程保证横梁精准对中,从而降低试验数据误差,提高了试验结果的准确度。
2主机中采用的高精度轮辐式负荷传感器,综合精度高,灵敏度高,重复性好
3控制系统采用伺服闭环控制,配置高响应性的进口伺服电机及进口高精度负荷传感器,反应快、灵敏度高,具有跟踪性、随动性、可调性等功能特点,
4夹具经特殊设计,夹持牢固,操作方便,无钳口滑移现象;
5测控系统配置多功能试验软件包,采用VXDs高速数据采集技术,实现多通道数据的高速采集;
6该机器有全套可选夹具,辅具,环境系统和引伸计
7横梁位移限位保护,力过载保护,过热保护,电压过载保护等
8试验力、位移、变形的三闭环高精度控制,控制方式间能任意组合、平滑切换,完全满足GB/T228-2010(金属材料室温拉伸试验方法)的要求
规格型号 | WDW-50G | WDW-100G | WDW-200G | WDW-300G |
最大试验力(KN) | 50 | 100 | 200 | 300 |
试验力测量范围 | 0.4%-100% | 0.4%-100% | 0.4%-100% | 0.4%-100% |
试验力精度 | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
横梁位移测量精度 | 分辨率高于0.001mm | 分辨率高于0.001mm | 分辨率高于0.001mm | 分辨率高于0.001mm |
变形示值相对误差 | 示值的±0.5%以内 | 示值的±0.5%以内 | 示值的±0.5%以内 | 示值的±0.5%以内 |
变形速率调节范围 | 0.02-5%FS/S | 0.02-5%FS/S | 0.02-5%FS/S | 0.02-5%FS/S |
力与变形分辨力 | 最大力与变形量的1 /500000FS | 最大力与变形量的1 /500000FS | 最大力与变形量的1 /500000FS | 最大力与变形量的1 /500000FS |
位移示值相对误差 | 示值的±0.5%以内 | 示值的±0.5%以内 | 示值的±0.5%以内 | 示值的±0.5%以内 |
横梁速度调节范围 | 0.001-500㎜/min | 0.001-500㎜/min | 0.001-500㎜/min | 0.001-500㎜/min |
变形控制速率误差 | 速率<0.05%FS时,为设定值的±2%以内;速率≥0.05%FS时,为设定值的±0.5%以内; | |||
恒力、变形、位移精度 | 设定值<10%FS时,为设定值的±1%以内;设定值≥10%FS时,为设定值的±0.1%以内 | |||
试样夹持范围(mm) | 圆试样Φ4-Φ9扁试样厚度0-7 | 圆试样Φ4-Φ14扁试样厚度0-14 | 圆试样Φ9-Φ26扁试样厚度0-20 | 圆试样Φ9-Φ32扁试样厚度0-20 |
拉伸最大间距(mm) | 600 | 600 | 650 | 700 |
压缩最大间距(mm) | 700 | 700 | 700 | 700 |
安全保护装置 | 软件保护和机械限位保护 | 软件保护和机械限位保护 | 软件保护和机械限位保护 | 软件保护和机械限位保护 |
超载保护 | 最大力的2%-5% | 最大力的2%-5% | 最大力的2%-5% | 最大力的2%-5% |
电机功率(KW) | 1.5 | 2 | 2 | 2.5 |
主机高度(mm) | 1880 | 2200 | 2500 | 2650 |
主机重量约(KG) | 800 | 1200 | 1600 | 2000 |
