| 产地 | 德国 |
|---|---|
| 动力类型 | 机械传动 |
| 工作形式 | 车 |
| 分类 | 数控机床 |
| 品牌 | BK Mikro |
| 型号 | 德国BK Mikro断刀检测系统摆杆 |
| 加工定制 | 否 |
一套完整的BK Mikro断刀检测系统包括：
一组控制单元(BK Mikro91, BK Mikro92 或者 BK Mikro93; BK Mikro9I/O作为选装模块，可供您对系统进行功能扩展) 一台扫描仪(TK 7A/RL, TK 8A, TK91A, TK94 或者类似设备) 一套连接电缆德国BKMikro断刀检测系统工作过程
1、 根据机器动作节拍，摆杆被扫描器驱动并向目标物位置摆动。
2、 摆动后得到一个检测的角度值返回给控制器，控制器将检测值与事先标定的设定值进行对比，得出OK或者NG信号。
3、 再由自己的I/O或者总线通讯模块与机床控制系统进行通讯。
4、 当检测值超过标定值的公差范围将发出一个即时停机信号。
德国BKMikro断刀检测系统产品优势
1. 省节拍
我们的实际平均每把刀具检测时间在 0.5 秒左右(通过简单设定还可以优化得更快)，而过去的方案则要 2.6~2.9 秒(有些短刀可能超过 3 秒)。
2. 体积小
可突破机床刀库的结构设计限制，使机床体积变小结构变得更合理成为可能。
3. 简单柔性
不需要客户自己编写算法，只需要给我系统 PLC 指令然后接受反馈的结果就行。全部的计算、对比都是由 BK MIKRO 独立完成。
4. 节约工时
安装调试极其简单，大大缩短施工装配时间。相同机型只需调试好 1 台，其余机型直接 COPY 该程序即可。过去方案的机械部件繁多，沉重，还需要自己生产、加工、喷涂，编程调试维护接线工作多。
5. 易采购、纳期短
只需要 1 个料号即可，交货期一般 3 周左右。过去方案由于系统的部件不止 1 个品牌采购需要做确认的工作也多。
BK Mikro断刀检测系统功能
（1）断刀检测：
可检测旋转中和未旋转的刀具 居中后可左拐右拐检测2把刀具（基础型接触刀具侧面） 破损检测 可以接触刀刃（2）目标物检测：
进料是否到位/退料有无残留/避免撞击 防止刀具入错刀库位置 分别检测每把刀具的长度值 检测刀具尖端（高级型）或检测刀具尖端的侧面（基础型）（3）位置检测
检测工件位置偏差 检测工件公差 检测物料厚度 检测刀具尖端（高级型）或检测刀具尖端的侧面（基础型）（4）孔深测量
孔或洞 狭小区域功能测试 可根据应用定制特殊形状探针 探头是“走直线”的检测（5）检测外形轮廓
检测外形轮廓的凹陷瑕疵 检测表面是否平整 上料检测BK Mikro断刀检测装置摆杆 standard
ø 1.2 mm, l = 100 mm(10 pieces)| 物料号 6204312
ø 1.2 mm, l = 170 mm(10 pieces)| 物料号 6204022
ø 1.2 mm, l = 255 mm(10 pieces)| 物料号 6204216
BK Mikro断刀检测装置摆杆 HSS tip
ø 1.2 mm, l = 170 mm(1 piece)|物料号6204215
ø 1.2 mm, l = 255 mm(1 piece) | 物料号6204231

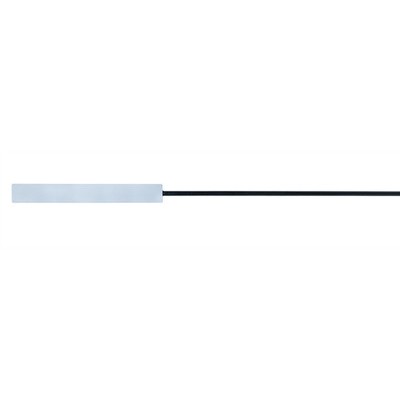

BK Mikro断刀检测装置摆杆 ø 3 mmPlate 80x15, Length 380 mm(1 piece) | 物料号 6204260
Plate 65x15, Length 284 mm(1 piece) | 物料号 6204262
Plate 120x15, Length 380 mm(1 piece) | 物料号 6204264
BK Mikro断刀检测装置摆杆 ø 4 mmPlate 30x15, Length 380 mm(1 piece) | 物料号6204284
Plate 120x15, Length 510 mm(1 piece) | 物料号 6204279
Plate 120x15, Length 610 mm(1 piece) | 物料号 6204285
Plate 160x15, Length 610 mm(1 piece) | 物料号 6204304

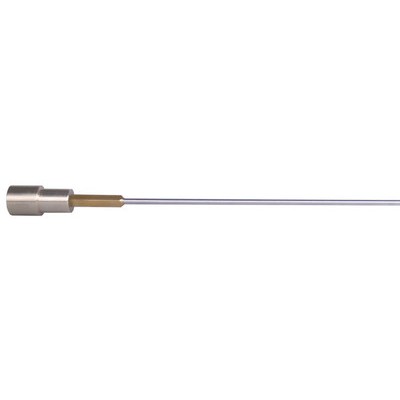

BK Mikro断刀检测装置摆杆 带夹具standardaxis ø 4 mm, incl. wand ø 1.2 mm (for TK4 / TK5 / TK94x)|物料号 6204023
axis ø 4 mm, incl. wand ø 1,2 mm (TK94)|物料号. 6204301
axis ø 3 mm, incl. wand ø 1.2 mm (for TK7x / TK8)|物料号 6204026
BK Mikro断刀检测装置摆杆 带夹具for small chips
axis ø 4 mm, incl. wand ø 1.2 mm (for TK4 / TK5 / TK94x) | 物料号 6204214
axis ø 3 mm, incl. wand ø 1.2 mm (for TK7x / TK8) | 物料号 6204263
BK Mikro断刀检测装置摆杆 带平衡块ø 4 mm Anti-RotationPlate 80x15, Length 270 mm (wand carbon fibre) (1 piece) | 物料号 6204346
Plate 80x15, Length 328 mm (wand carbon fibre) (1 piece) | 物料号 6204347
Plate 80x15, Length 380 mm (wand stainless steel) (1 piece) | 物料号 6204338
Plate 120x15, Length h 410 mm (wand carbon fibre) (1 piece) | 物料号 6204340
Plate 120x15, Length 510 mm (wand carbon fibre) (1 piece) | 物料号 6204357
Plate 120x15, Length 610 mm (wand carbon fibre) (1 piece) | 物料号 6204355
Plate 120x15, Length 660 mm (wand carbon fibre) (1 piece) | 物料号 6040358
