| 材质 | 钛合金 |
|---|---|
| 产地 | 德国 |
| 防护等级 | IP67 |
| 认证 | 内部认证 |
| 特性 | 耐腐蚀 |
| 执行质量标准 | 欧规 |
| 品牌 | BK Mikro |
| 型号 | BK Mikro断刀检测控制器 |
| 加工定制 | 否 |
一套完整的BKMikro断刀检测系统包括：

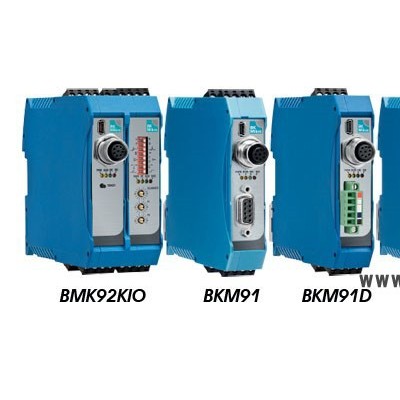

一组控制单元(BK Mikro91, BK Mikro92 或者 BK Mikro93; BK Mikro9I/O作为选装模块，可供您对系统进行功能扩展)
一台扫描仪(TK 7A/RL, TK 8A, TK91A, TK94 或者类似设备)
一套连接电缆
BKMikro91D Premium
DeviceNet接口，用于直接现场总线连接到机器控制
Mini-USB，用于PC连接
3个数字控制输入（正或负逻辑）：启动和启动信号，以及可配置的通道
带有“OK”和“KO”信号的2个继电器输出（作为N / C或N / O触点）
可插拔电源和扫描仪连接
开启顶帽导轨插头可选连接I / O扩展模
4个LED用于当前状态显示
技术参数
| Housing | Insulation material, protection class II, built-in type |
| Protection class | IP20 |
| Dimensions (W x H x D) | 22.6 mm × 99 mm × 113.6 mm |
| Mounting of housing | Profile rail 35 mm acc. DIN EN 50022 |
| Supply voltage | 24 V DC ±20% PELV, Imax = 0.4 A |
| Power consumption | 10 VA max. |
| Control voltage | 24 V DC ±20% PELV |
| Inputs | Galvanically isolated, Input current ca. 5 mA, Pulse duration 30 ms min. |
| Switch outputs | 2 x relay 30 V DC, 2 A max., 105 switching cycles min. |
| Connections | ·screw terminals for voltage supply, relay outputs, control inputs · Circular connector, 8 pin (scanner connection) · Mini-USB · DeviceNet (Open Style Connector), bush 5 pin, for direct cable wiring |
| Climate conditions | Acc. class 3K3 acc. EN 50178 |
| Ambient temperature | 0 °C to +50 °C |
| Storage temperature | -20 °C to +80 °C |
适用性:
对工具进行检测: 是否出现断裂 / 是否到位 / 定位是否准确 / 对工具进行识别
对工件进行控制: 控制工件进料 /控制工件退料 / 控制工件位置 / 控制工件对齐
检测外形: 检测钻孔深度/ 检测空腔形状 / 检测外形形状 / 检测外形公差
