测量范围 | 0-50(KN) |
---|---|
测量精度 | 1% |
产地 | 山东 |
拉伸速度 | 500(mm/min) |
类型 | 塑料拉力试验机 |
适用范围 | 包装,电气,机械,汽车工业,食品,医疗 |
售后服务 | 店铺三包 |
最大负荷 | 50(KN) |
品牌 | 济南五星 |
型号 | WDW-10/20/50 |
拉伸空间 | 700(mm) |
起批量 | 1台 |

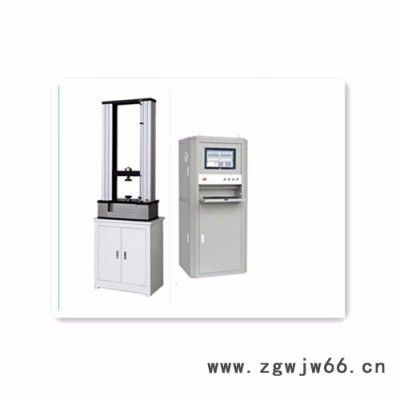

产品介绍
试验机适用于墙体保温材料的力学性能测试。主要测试顶目有:网格布拉伸试验;砂浆胶结剂粘结强度的拉力试验;砂浆胶结剂粘结强度的剪切试验;砂浆试样的抗压试验;砂浆试样的抗弯试验;砂浆试样的抗折试验;砂浆胶结剂横向变形(容积性)试验等。能自动检测出材料最大力值及最大伸长量。
JC/T992-2006《墙体保温用膨胀聚乙烯板胶粘剂》
JC/T993-2006《外墙外保温用膨胀聚乙烯板抹面胶浆》
JC/T547-2005《陶瓷地砖胶粘剂》
JC149-2003《膨胀聚苯板薄抹灰外墙外保温系统》
JC890-2001《蒸压加气混凝土用砌筑砂浆与抹面砂浆》
JC/T907-2002《混凝土界面处理剂》
JG158-2004 《胶粉聚苯颗粒外墙外保温系统》
JG/T3049-1998《建筑室内用腻子》
JG/T229-2007《外墙外保温柔性耐水腻子》
最大实验力 10KN 20KN 50KN 100KN.
测量范围 最大试验力的2%-100%
试验机精度级别 1级
试验力准确度 优于示值±1%
位移测量 分辨率为0.01mm
变形准确度 优于±0.5%
调速范围 1-300mm/min
实验空间 600mm(可根据要求加工订制)
无级调速 采用交流伺服电机及控制系统
试验空间调整机构 高精度滚珠丝杠传动
外观 符合国家GB/T2611标准
实验保护功能 过载保护
安全保护装置 限位保护
主机尺寸 720*490*1850
主机形式 门式框架结构
重量 约650KG
工作环境 室温-45度,湿度20%-80%
1、在使用过程中应时常注意是否防水、防潮,中横梁及工作台为了防止生锈,应经常涂抹防锈油。
2、在使用试验机时,务必认真阅读技术说明书,熟悉技术指标、工作性能、使用方法、注意事项,严格遵照仪器使用说明书的规定步骤进行操作。
3、初次使用该试验机的人员,必须经过技术人员的指导后,并在技术人员的监督下操作,熟练掌握后方可进行独立操作。
4、试验机在使用过程中,尽量布局合理,摆放整齐,便于操作,观察及记录等。

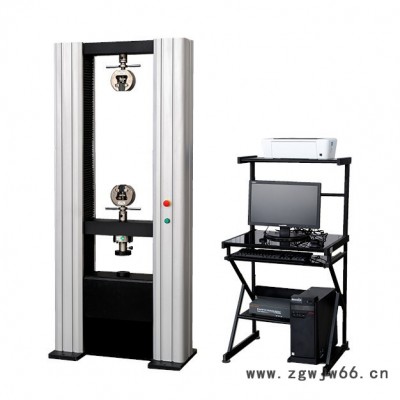

微机控制电子万能试验机是电子技术与机械传动相结合的新型材料试验机,具有宽广准确的加载速度和测试范围,对载荷,变形,位移的测量有较高的精度和灵敏度,还可以进行等速加载,等速变形,等速位移的自动控制试验,并有低周载荷循环,变形循环位移循环的功能。
主要适用于试验力负荷低于600KN的金属材料试验,广泛适用于金属材料的拉伸、压缩、弯曲、剪切试验、广泛应用于大学、科研院所、检测机构、航空航天、军工、冶金、机械制造、交通建设、建工建材等各行业进行精密性的材料研究、材料分析。
产品特点
1主机为四立柱加双丝杠的六柱框架式双空间稳定结构,高刚度试验空间,线性行程保证横梁精准对中,从而降低试验数据误差,提高了试验结果的准确度。
2主机中采用的高精度轮辐式负荷传感器,综合精度高,灵敏度高,重复性好
3控制系统采用伺服闭环控制,配置高响应性的进口伺服电机及进口高精度负荷传感器,反应快、灵敏度高,具有跟踪性、随动性、可调性等功能特点,
4夹具经特殊设计,夹持牢固,操作方便,无钳口滑移现象;
5测控系统配置多功能试验软件包,采用VXDs高速数据采集技术,实现多通道数据的高速采集;
6该机器有全套可选夹具,辅具,环境系统和引伸计
7横梁位移限位保护,力过载保护,过热保护,电压过载保护等
8试验力、位移、变形的三闭环高精度控制,控制方式间能任意组合、平滑切换,完全满足GB/T228-2010(金属材料室温拉伸试验方法)的要求
规格型号 | WDW-10/2050E | WDW-100E |
最大试验力(KN) | 10/20/50 | 100 |
试验力测量范围 | 0.4%-100% | 0.4%-100% |
试验力精度 | ±0.5% | ±0.5% |
横梁位移测量精度 | 分辨率高于0.001mm | 分辨率高于0.001mm |
变形示值相对误差 | 示值的±0.5%以内 | 示值的±0.5%以内 |
变形速率调节范围 | 0.02-5%FS/S | 0.02-5%FS/S |
力与变形分辨力 | 最大力与变形量的1 /500000FS | 最大力与变形量的1 /500000FS |
位移示值相对误差 | 示值的±0.5%以内 | 示值的±0.5%以内 |
横梁速度调节范围 | 0.001-500㎜/min | 0.001-500㎜/min |
变形控制速率误差 | 速率<0.05%FS时,为设定值的±2%以内;速率≥0.05%FS时,为设定值的±0.5%以内; | |
恒力、变形、位移精度 | 设定值<10%FS时,为设定值的±1%以内;设定值≥10%FS时,为设定值的±0.1%以内 | |
试样夹持范围(mm) | 圆试样Φ4-Φ9扁试样厚度0-7 | 圆试样Φ4-Φ14扁试样厚度0-14 |
拉伸最大间距(mm) | 600 | 600 |
压缩最大间距(mm) | 700 | 700 |
安全保护装置 | 软件保护和机械限位保护 | 软件保护和机械限位保护 |
超载保护 | 最大力的2%-5% | 最大力的2%-5% |
电机功率(KW) | 1.5 | 2 |
主机高度(mm) | 1880 | 2200 |
主机重量约(KG) | 800 | 1200 |
