| 体密 | 2.0-3.2 |
|---|---|
| 技术专线 | 155-3837-8518 |
| 材质 | 骨料，水泥等原料 |
| 产地 | 河南 |
| 类别 | 捣打料 |
| 使用温度 | 1400℃ |
| 执行质量标准 | 国标 |
| 耐火温度 | 1770-2000℃ |
| 品牌 | 四季火耐材 |
| 加工定制 | 是 |

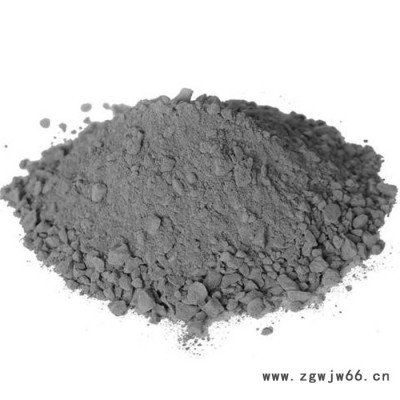

碳化硅捣打料是以石英为主要原料，加入少量的烧结剂配制而成的混合料。
用作硅质干式振捣料烧结剂的化合物有硼酸、碱金属硼酸盐、碱金属磷酸盐、碱金属硅酸盐等，这些化合物具有在 中、低温下促进烧结作用。
硅质干式振捣料主要用于作电力窑炉、铁、钢和有色金属的熔化和保温用的无芯感应炉内衬。
铁沟免烘烤捣打料具有施工性能好、热震性能稳定、强度大、抗冲刷、免烘烤等特点。免烘烤捣打料主要用于1000m3以下的中、小高炉出铁钩。随着现代高炉的大型化，长寿化，出铁时间的延长，渣铁流量的增加，高炉出铁使用条件更加恶劣。
加速了铁钩沟衬的蚀损，铁沟寿命的长短直接关系到高炉正常生产工作率，国内多数铁沟大多数高炉出铁沟捣打料由于含有角度的结合水，在烘烤的过程中容易产生裂纹，从未影响出铁沟的使用寿命，降低高炉的使用寿命、从而降低了高炉的生产效率。我们的高炉专用免烘烤铁钩浇注料很好的解决了这个问题。
用法：先将出铁沟清理干净，然后开始铺料，免烘烤捣打料多少钱一吨，其沟底厚度一般为350~600mm，沟壁150~300mm，用风镐机夯实即可投入使用，专业生产免烘烤捣打料，在使用中，由于多次冲刷，会出现侵蚀或冲刷严重的部位，可用该料修补，修补时只需把受损处杂物清理干净，即可铺上该料，用风镐机夯实，即可再次出铁。
碱性干式振捣料是由烧结镁砂，或烧结镁钙砂和少量的低温结合剂与中、高温烧结剂组成的。加入低温结合剂的目的在于将干式振捣料填充于中间包衬与内模胎上的附着振动器振实后，带模烘烤至200-300℃后即可脱模，靠低温结合剂的热固性特性产生结合强度而使衬体具有保型性。这类低温结合剂是固态粉状酚醛树脂。
干式振捣料
可作为中间包碱性干式振捣料烧结剂的物质有镁钙铁砂、软质黏土、硼酸盐、铁磷等。含铁的烧结剂，如镁钙铁砂是一类是1200-1300**是具有促进镁砂烧结的材料，软质黏土也是镁质干式振捣料较合适的烧结剂，加入少量的黏土有助于镁质干振料在1350-1500℃烧结，并随着黏土与镁砂之间不断反应，会形成镁橄榄石结合的方镁石与尖晶石烧结层，可满足中间包的使用条件。
含氧化钙的碱性中间包工作衬有利于钢水的净化，因此中间包用碱性干式振捣料可根据使用要求，有烧结镁砂和烧结(电熔)镁钙砂按不同比例配制成不同氧化钙含量的干式振捣料。
