| X行程 | X/Y/Z轴 |
|---|---|
| 产地 | 广东 |
| 电压 | 220V |
| 放大倍数 | 0.7X-4.5X |
| 机台重量 | 500KG |
| 精度 | X/Y/Z轴0.0005MM（0.5UM） |
| 类型 | 光学仪器 |
| 售后服务 | 终身保固 |
| 颜色 | 白色 |
| 操作方式 | 鼠标自动控制 |
| 测量行程 | 300*200 |
| 品牌 | 科达 |
| 型号 | KD-3020 |
| 质量认证 | ISO9001-2000 |

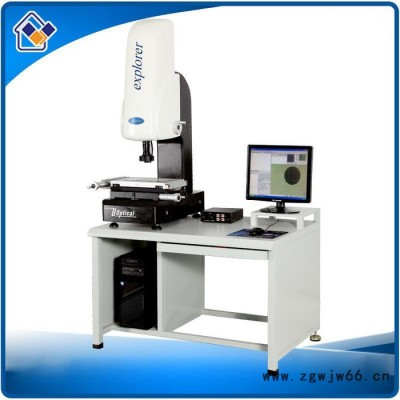

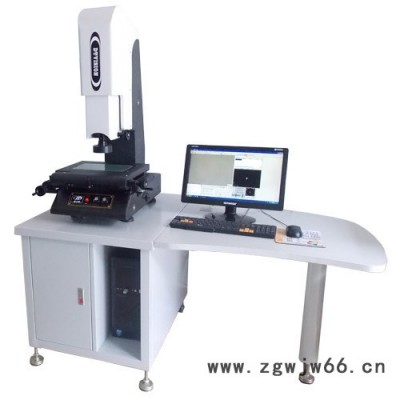

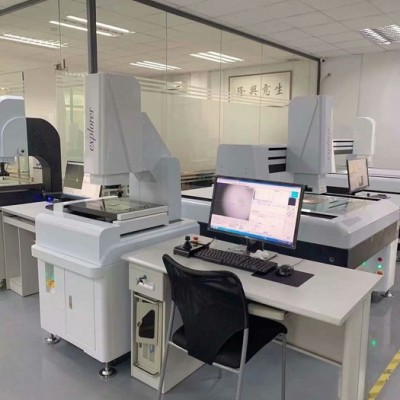

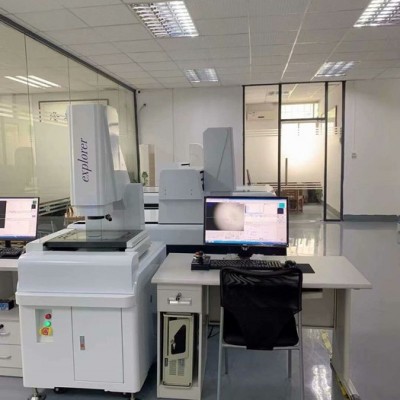

二次元影像测量仪
、产品简介
1.1 二次元影像测量仪采用数字式测量方法,将被测物体外形通过图像采集转换到计算机中，采用专业测量软件
来测量物体尺寸,而传统投影仪则是将物体通过光学投影放大后进行测量；
1.2 二次元影像测量仪主要应用于工件内部多种缺陷(焊缝、裂纹、夹杂、气孔等)的检测、定位、评估和诊断，
既可以用于实验室，也可以用于工程现场。广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、
海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、
高校等行业。
二、产品特点

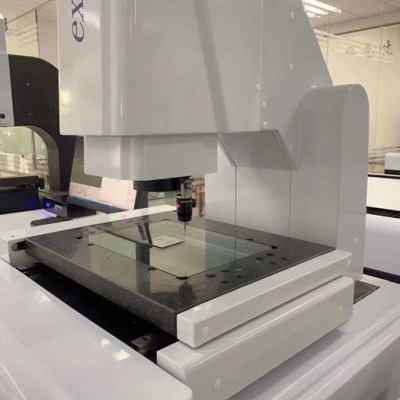

2.1 力求光学领域之高精度测量，独立开发全大理石结构产品（底座,立柱,工作台均采用高精度 “济南青”花岗石，两层设计，精密级V型导轨，让产品拥有极高的稳定性能及刚性），此花岗石化学性能稳定，
不易风化，能耐酸、碱及腐蚀气体的侵蚀，变形、生锈；
2.2 加强产品结构及外观设计，注重产品软件功能实用性和稳定性，让利促销将利润反馈给各界朋友，力求高
性价比产品，让您的选择更加充满信心！
2.3 三轴摩擦精密传动，灵敏可靠，无背隙，并能快速移动；
2.4 高品质光学系统及高分辨率CCD，能确保清晰的测量画面；
2.5 可调LED环形表面光源，实现大角度照明，避免工件受热变形；
2.6 由精密光学尺与数据处理器组成数字元测量及数据处理系统；
三、产品规格
| 产品型号 | VMS-2010 | VMS-3020 | VMS-4030 | VMS-5040 | VMS-6050 | VMS-7060 |
| X/Y行程(mm) | 200×100 | 300×200 | 400×300 | 500×400 | 600×500 | 700×600 |
| Z轴升降(mm) | 150 | 150 | 150 | 200 | 200 | 200 |
| 玻璃台(mm) | 260×160 | 360×260 | 460×360 | 560×460 | 660×560 | 760×660 |
| 产品结构 | 底座,立柱,移动工作台均采用高精度花岗石 | |||||
| 照明系统 | 表面光源与透射光源均用LED，亮度可调 | |||||
| CCD摄像机 | 1/3″高清晰彩色CCD摄影机（也可按需要选配其他品牌) | |||||
| 放大倍率 | Step Zoom光学放大率：0.7～4.5X，影像放大率：30～225X | |||||
| 测量精度 | （3+L/200）um | |||||
| 解析度 | 0.001mm | |||||
| 重复性 | 0.002mm | |||||
| 操作方式 | VMS系列为手动操作；VMS-A系列为全自动操作 | |||||
| 电源 | 220V(AC) / 50HZ | |||||
| 推荐环境 | 温度：19～24℃，湿度：45%～75% | |||||
| 保修期 | 一年 | |||||
| 备注 | 可选配Z轴影像测高或选配英国Reishaw探针接触式测量 | |||||
产品软件:>>>
◆影像测量仪器备有RS232接口,与计算机连接后,采用专业影像测量软件，可通过计算机对测绘图形进行处理及输出；
◆软件测量功能强大，操作简便（具备点、线、圆、距离、角度等基本测量功能及多坐标功能，能满足2D平面几何测量需求；此外测量数据可输入EXCEL、WORD或者将测量图形输出至CAD中作对比和设计；具有多种数据处理、显示、
输入输出功能, 特别是工件无需摆正功能非常实用）；
◆全自动二次元测量仪与计算机连接后,采用专业的全自动测量软件，可实现全自动编程及全自动测量功能；以软件控制
测量仪 的工作台面移动方向，使测量更方便；由计算机判定每次的对焦面，以保证变换焦距时测量的重现性及度；
◆软件测量功能强大，操作简便（具备点、线、圆、距离、角度等基本测量功能及多坐标功能， 可以更快速的在工作台中进行 定位，节约大量的测量时间，能满足相同工件批量检测的快速测量需求；此外测量数据可输入EXCEL、WORD中或者将测量图形输出至CAD中作对比和设计；测量同一产品所要检测的尺寸， 设置自动测量的重复次数，则不需要每次重复绘图、标注，节省了时间）；
软件全面介绍：>>>影像测量仪软件
>>>软件功能简介
◆软件与EXCEL，WORD无缝连接，可实现测量数据的直接报表输出；
◆可实现AutoCAD工程图互换，直接判别与工程图之间的误差，可制作工件到AutoCAD图形的逆向工程图；
◆多种同样模式处理，同种图形的不同种描绘形式，适合各种情况下的工件测量；
◆拥有全览和放大全览图功能，并且可以任意缩放，也可以在全览图直接修改和标注，几乎拥有CAD的功能；
◆强大的描绘功能，通过自动亚像素捕捉和软件区域性自动捕捉能让绘图速度更快，测量更加，而且拥有精典的十字线测
量，输入描绘直线，点，圆以及取R角功能；
◆丰富人性化的标注功能，能在实时影像和虚拟影像中进行所有二维尺寸，公差方面的标注；
◆多元化的座标设定方式，包括座标平移，座标旋转，两点决定X轴，两点决定Y轴，三点确定座标；
◆的自控系统，能根据需要调整小数点位数，报表信息和图元信息的选择性输出；
◆的测高功能，最大倍数测高精度可达5微米以内；
◆地图拍摄功能，能将工件全图拍下，并能进行虚拟测量和保存高清淅图片；
◆简单方便的比例尺较正功能，能在取比例尺的同时自动较正CCD；
◆的地图导航功能，可以快速找到所要测量工件的位置；
◆的图纸比对功能，让手动机做自动测量，让测量速度更快，精度更高。
>>>自动测量功能
>>>地图导航功能
直接导入地图，可以在地图窗口直接定位视频窗口的位置
>>>地图扫描窗口
能手动和自动将一个完整的产品扫描成地图，并可对地图进行导航，和虚拟测量
>>>高精度的光学测高功能
从以上视频区可以看出，抛物线的点则是影像清淅位置，软件会自动将最清淅时把Z轴座标记录下来
