| 重量 | 4000（kg） |
|---|---|
| 适用范围 | 专用 |
| 是否库存 | 是 |
| 产地 | 广东 |
| 产品类型 | 全新 |
| 加工精度 | 高精度 |
| 控制形式 | 数控 |
| 类型 | 刀具段差磨床 |
| 售后服务 | 整机一年质保，终身维修，配件更换，厂机翻修 |
| 外形尺寸 | 1800x1700x2400（mm） |
| 主电机功率 | 8.5（kw） |
| 安装形式 | 落地式 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
| 布局形式 | 卧式 |
| 最大磨削尺寸 | φ1-20,L120（mm） |
| 砂轮转速 | 8000（rpm） |
| 品牌 | 豪特曼 |
| 型号 | H3 |
公司介绍：
富信成集团创立于2000年，专业从事磨床与车床设备的研发与制造。由于引进日本和台湾精湛制造技术，生产效率高，使得本公司成为机床界后起之秀。目前本公司生产的高精密无心磨床(CNC)、高精密内外圆磨床(CNC)、高精密万能工具磨床、高精密内外径研磨机(CNC)、高精密平面磨床(CNC)、高精密数控倒角磨床、高精密断差磨床、高精密复合磨床、高精密螺纹磨床、高精密数控车床等产品，品质已居同行最佳之林，致力打造中国机床制造业第一品牌。富信成身为基础工业，兢兢业业为业界以最理想的价格提供最精良的机械加工设备，帮助其提升整体业界品质，让中国的机械设备，模具零件，机械加工业得以超越发展。
合作企业：
经过十余载的发展，我公司已在浙江和广东建立两大生产装备基地，形成富信成和豪特曼两大品牌，在北京成立全国直销中心，在天津、沈阳、大连、青岛、郑州、西安、宁波、常州等16个城市建有商务中心，实现本地化服务。并与湖南株硬集团、大洋电机、华晨宝马、长春一汽、爱普生集团、比亚迪汽车、富士康集团、四川航天、河南航天、中航211厂、中航158、黄河旋风、大显集团、盘起工业、北方工具、远东集团、渤海活塞、昊志机电、福田汽车、上海微创等全国近5000家知名企业进行了合作，并受到了广大客户的好评。
技术培训及服务：
1、卖方设备到达买方并作终结验收合格一年内为保固期，正常使用情况下损坏免费保修(人工和零件均为免费)，保固期后卖方长期为买方提有偿服务。
2、卖方免费派技术人员对买方操作人员进行以下内容的培训： 磨床正常调试，砂轮更换，液压油路保养，油封布司更换，电器组件的正常维护，磨床操作安全规范，磨床操作基本知识，磨床基本故障判断等 。
3.我们承诺客户在使用过程中出现任何问题，售后技术人员8小时响应，32小时到达全国各地任何一个地方。
愿景：生产有益于世界进步的产品！！
责任：引领中国整个相关行业全方位提升！！
使命：让中国的高精密设备得以超越世界各国！！

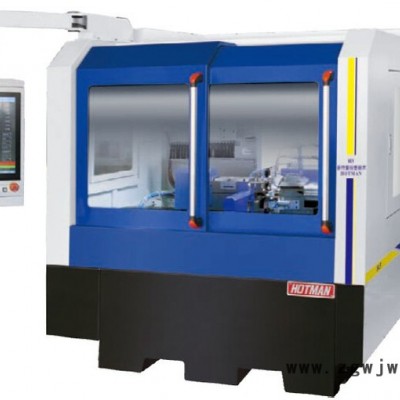

豪特曼高精密走心式数控段差磨床本体及九大构件采用米汉纳高级铸铁FC30铸成，经人工正常化热处理，再经过六个月以上自然时效处理。构件加工采用YASDA，MITSUI SEIKI，TOSHIBA ，ELB等世界一流设备一次装夹加工。精密尺寸可达微米级，确保设备基础构件高精度。

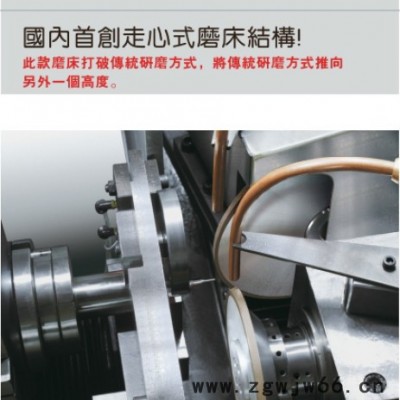

哈特曼高精密走心式数控段差磨床 國內首創的走心式磨床結構，使得砂輪加工擺脫從外圓面磨削量小，效率低的問題。以端面作為粗加工初始面，加工量大，加工效率高，同時針對小直徑斷差工件更俱優勢。2、精密線型导轨及精密滚珠丝杆持续不断地受到自动润滑系统的润滑，确保更长使用寿命，及能长期保持较高精度。冷却和润滑系统皆与机体分开，消除振动并且有利散热。

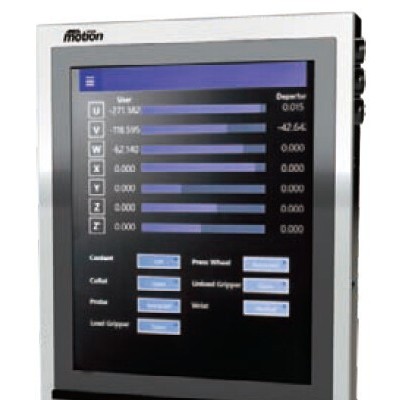

3、採用定制的高度自动化磨削系统，配合国外进口的软件系统以及伺服马达，给机器的多功能性带来了质的飞跃。同时机器配备日本THK滚珠丝杠和线性导轨更好的与ANCA系统配合，让机器真正的实现了刀具行业的的高精度快速斷差研磨。
4、砂轮主轴选用高精密電主軸，主軸通過內部油冷卻保持恆溫，並加裝可調速裝置，砂輪最高線速度可達65m/S，針對不同直徑工件，加工方便快捷，保證效率。
5、哈特曼高精密走心式数控段差磨床 規格參數：
| 编号 | 项 目 | 單位 | | 机型：H3 | |
| 1 | 裝夾工件直徑範圍 | mm | 1-20 | | |
| 2 | 磨削工件直徑範圍 | mm | 0.1－20 | | |
| 3 | 磨削工件長度 | mm | 120 | | |
| 4 | 砂轮尺寸（直径×宽度×孔径） | （粗磨） | mm | 250×20×31.75（碗形） | |
| 5 | 砂轮转速 | rpm | 0~4000（可调速） | | |
| 6 | 砂轮最大线速度 | m/s | 45 | | |
| 7 | X/Z轴最小进给量 | mm | 0.001 | | |
| 8 | X/Z轴伺服马达 | KW | 2.0 | | |
| 9 | 砂轮主轴马达 | KW | 8.5 | | |
| 10 | 工作头主轴台马达 | KW | 1.0 | | |
| 11 | 砂轮尺寸（直径×宽度×孔径） | （精磨） | mm | 150×20×31.75（碗形） | |
| 12 | 砂轮转速（电主轴） | rpm | 0~8000 | | |
| 13 | 砂轮最大线速度 | m | 65m/s | | |
| 14 | 砂轮修整 | | 手动 | | |
| 15 | X/Z轴最小进给量 | mm | 0.001 | | |
| 16 | X/Z轴伺服马达 | KW | 2.0 | | |
| 17 | 砂轮主轴马达(电主轴) | KW | 1.4 | | |
| 18 | 工作头主轴台马达 | KW | 1.0 | | |
| 19 | 高压油泵 | | KW | 0.175 | |
| 20 | 工作头主轴旋转方式 | | | 固定 | |

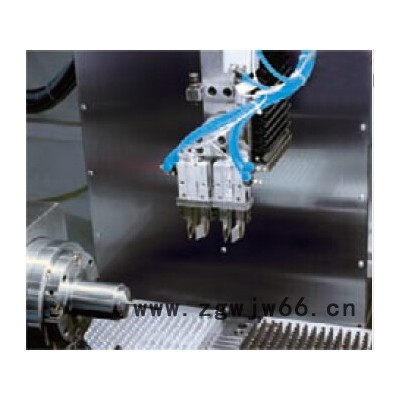

| 21 | 机械手X轴伺服马达 | | KW | 1.0 | |
| 22 | 机械手Y轴伺服马达 | | KW | 1.0 | |
| 23 | 机械手Z轴伺服马达 | | KW | 1.0 | |
| 24 | 研削夜箱 | | mm | 300*300*1000 | |
| 26 | 毛重（大约） | | Kg | 6000 | |
| 27 | 包装尺寸（长×宽×高） | | mm | 2040*2025*2300 | |
服务体系：
一、设备预验收
1、预验收的条件：
（1）买方需在合同及技术协议签订前提供确认的磨削工件相关图纸、实样和试验规范要求；
（2）卖方对买方所提供的所有技术资料，负有保密的责任；
（3）预验收时间将由卖方在预验收前10天通知买方，买方准备好相关工件10支发给卖方或买方根据情况带工件到卖方工厂现场验收。
（4）卖方应在买方人员到达设备生产厂前，做好预验收的准备工作。
（5）砂轮参数将由卖方根据客户提供图纸自行选配，合同签定后配置相关砂轮。
2、预验收内容和标准：买卖双方达成的验收规范，按买方提供的图纸标准进行。
（1）设备外观检查。
（2）设备的操作，维修的方便性（依照卖方机床设备之设计为准）。
（3）设备的强度，刚性对质量的影响（依卖方提供之设备精度检验表为准）
（4）设备运行的实测记录（空、满负荷运转时间、内容等）。
（5）设备的各主要性能指标实测记录。
（6）对主要零部件的检验记录抽查和装配记录抽查内容。
（7）对重要配件的确认。
（8）对可磨削的产品连续加工10件，达到图纸要求，视设备运行正常合格。
（9) 预验收工件在磨削过程中允许卖方加工出的废品将与合格试件或可与出货机台一起运买方。
3、在预验收过程中买方有权对设备提出合理的整改意见，经双方同意后卖方可以整改；
4、预验收合格，卖方签署预验收文件后，卖方才可发运该设备给买方。
二、安装调试及终验收
1、设备到达买方后，卖方将派出相关技术人员对该设备进行安装、调试。
2、安装调试至设备正常，工作具体内容见《交机验收单》。
3、卖方将根据实现情况现场进行工件的磨削，达到图纸要求，由买方验收人员签字后即为终验收合格。
三、技术培训及服务
1、卖方设备到达买方并作终结验收合格一年内为保固期，正常使用情况下损坏免费保修(人工和零件均为免费)，保固期后卖方长期为买方提有偿服务。
2、卖方免费派技术人员对买方操作人员进行以下内容的培训： 磨床正常调试，砂轮更换，液压油路保养，油封布司更换，电器组件的正常维护，磨床操作安全规范，磨床操作基本知识，磨床基本故障判断等 。
3、买方需要提前安排磨床操作人员，培训时间为1－2个工作天，由于买方操作人员问题而造成设备无法交接和培训，责任由买方承担。如果买方要求延长培训时间，将根据买方培训收费标准收取相关费用。
4、卖方技术人员的培训期间，买方免费提供午餐，其它食宿费用由卖方自行承担。
5、对于设备故障投诉，卖方在8小时内给出响应并提供解决方案，48小时内根据设备故障情况可派人到达现场解决问题。
