| 品牌 | 牧野 |
|---|---|
| 型号 | CNJ2 |
| 类型 | 工具磨床 |
| 控制形式 | 人工 |
| 产品类型 | 全新 |
| 外形尺寸 | 2900*2910*2200mm |
| 加工精度 | 高精度 |
| 砂轮转速 | 8000rpm |
| 最大磨削尺寸 | 250mm |
| 产地 | 日本 |
| 适用行业 | 专用 |
| 安装形式 | 落地式 |
| 售后服务 | 整机一年质保，终身维修，配件更换，厂机返修 |
| 是否库存 | 否 |
| 重量 | 2510kg |
| 适用范围 | 刀具 |
| 布局形式 | 卧式 |
| 作用对象 | 工具 |
富信成集团创立于2000年，专业从事磨床与车床设备的研发与制造。由于引进日本和台湾精湛制造技术，生产效率高，使得本公司成为机床界后起之秀。目前本公司生产的高精密无心磨床(CNC)、高精密内外圆磨床(CNC)、高精密万能工具磨床、高精密内外径研磨机(CNC)、高精密平面磨床(CNC)、高精密数控倒角磨床、高精密断差磨床、高精密复合磨床、高精密螺纹磨床、高精密数控车床等产品，品质已居同行最佳之林，致力打造中国机床制造业第一品牌。富信成身为基础工业，兢兢业业为业界以最理想的价格提供最精良的机械加工设备，帮助其提升整体业界品质，让中国的机械设备，模具零件，机械加工业得以超越发展。
经过十余载的发展，我公司已在浙江和广东建立两大生产装备基地，形成富信成和豪特曼两大品牌，在北京成立全国直销中心，在天津、沈阳、大连、青岛、郑州、西安、宁波、常州等16个城市建有商务中心，实现本地化服务。并与湖南株硬集团、大洋电机、华晨宝马、长春一汽、爱普生集团、比亚迪汽车、富士康集团、四川航天、河南航天、中航211厂、中航158、黄河旋风、大显集团、盘起工业、北方工具、远东集团、渤海活塞、昊志机电、福田汽车、上海微创等全国近5000家知名企业进行了合作，并受到了广大客户的好评。
1、 CNJ2 型 牧野数控刀具磨床/高精度小巧型 牧野刀具磨床 参数
|

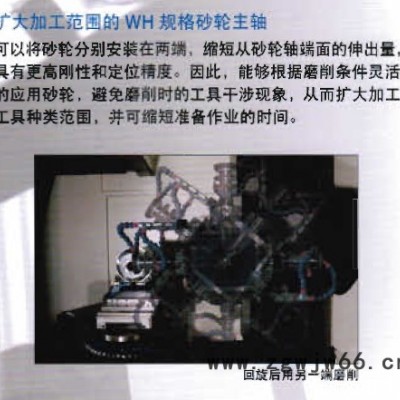

| 单端锥柄砂轮轴 H规格砂轮轴 | 双端锥砂轮轴 WH规格砂轮轴 |
| |||||
| 可磨 削的 工具 尺寸 | 工具柄径 | MAX 50.8mm |
| |||||
| 工具直径 | MAX.Φ250mm |
| ||||||
| 工具长 | MAX 450mm |
| ||||||
| 工具刃长 | MAX 200mm |
| ||||||
| 刃数 | ∞ |
| ||||||
| 扭转角度 | 向右扭转0－45° |
| ||||||

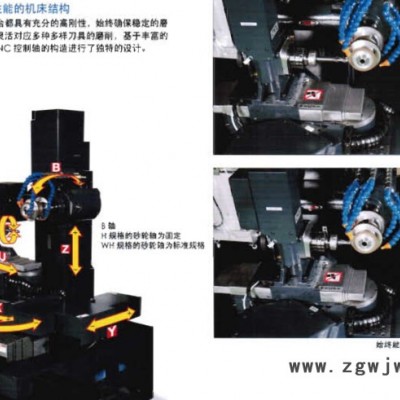

| 运 动 范 围 | X轴（工作台面左右直动） | CNC 300mm |
| |||||
| Y轴（工作台面前后直动） | CNC 300mm |
| ||||||
| Z轴（砂轮头上下直动） | CNC 290mm |
| ||||||
| U轴（工作主轴台前后直动） | CNC 200mm |
| ||||||
| A轴（工作主轴旋转） | CNC 360°翻转 |
| ||||||
| W轴（工作主轴台水平回旋） | CNC +20～－190° |
| ||||||
| B轴（砂轮头垂直回旋） | 固定 | CNC+30～―210° |
| |||||
|
CNC 控 制 系 统 | CNC系统 | Makino Seiki FANUC F |
| |||||
| X,Y,Z | 1～22000mm/min |
| ||||||
| A | 1～15000°/min(特殊1～144000°/min) |
| ||||||
| U | 1～5000mm/min |
| ||||||
| W | 17500°/min |
| ||||||
| B | --- | 1～10000°/min |
| |||||
| X,Y,Z最小设定单位 | 0.0001mm |
| ||||||
| A,W,B最小设定单位 | 0.0001° |
| ||||||
| 砂 轮 头 | 砂轮轴端形式 | HSK-A50单端自动夹持 | HSK－C50双端手动夹持 | |||||
| 砥石轴最大出力 | 22.0KW | 7．5KW |
| |||||
| 砂轮轴旋转速度 | 2000～8000min |
| ||||||
| 使用砂轮尺寸（外径*孔径） | MAX Φ150*31.75mm |
| ||||||

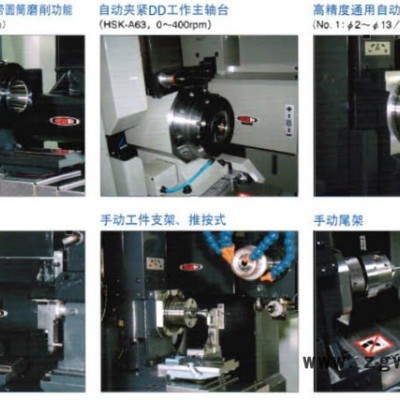

| 工作 主轴台 | 工作主轴端形式 | ISO NO.50 |
| |||||
| 工作主轴贯通孔 | Φ44mm |
| ||||||
| 动力源（标准） | 电源容量 | 30.9KVA | 23.3KVA |
| ||||
| 气压源所需压力 | 0.5MPA |
| ||||||
| 气压源容量 | 0.35Nm3/min |
| ||||||
| 机床 尺寸 | 机床尺寸（长*宽*高） | 2900*2910*2200mm |
| |||||
| 工作主轴中心线高度 | 1330mm |
| ||||||
| 机床主体重量 | 2510kg |
| ||||||
四、技术培训及服务：
1、卖方设备到达买方并作终结验收合格一年内为保固期，正常使用情况下损坏免费保修(人工和零件均为免费)，保固期后卖方长期为买方提有偿服务。
2、卖方免费派技术人员对买方操作人员进行以下内容的培训： 磨床正常调试，砂轮更换，液压油路保养，油封布司更换，电器组件的正常维护，磨床操作安全规范，磨床操作基本知识，磨床基本故障判断等 。
3、买方需要提前安排磨床操作人员，培训时间为1个工作天，由于买方操作人员问题而造成设备无法交接和培训，责任由买方承担。如果买方要求延长培训时间，将根据买方培训收费标准收取相关费用。
4、卖方技术人员的培训期间，买方免费提供午餐，其它食宿费用由卖方自行承担。
5、对于设备故障投诉，卖方在2小时内给出响应并提供解决方案，24小时内可派人到达现场解决问题。
