| 测量范围 | 0-250V |
|---|---|
| 测量精度 | 0.01mA |

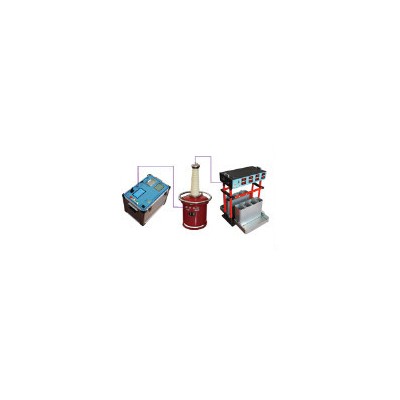

| 产品名称 | 全自动绝缘靴（手套）耐压试验仪 |
| 产品用途 | 全自动绝缘靴（手套）耐压试验仪 |
| 电源电压 | 220/50 |
| 类型 | 全自动绝缘靴（手套）耐压试验仪 |
| 外形尺寸 | 425×288×320 |
| 重量 | 30 |
| 结构型式 | 组合式 |
| 品牌 | 河北如电电气设备有限公司 |
| 型号 | RD6508 |
| 加工定制 | 否 |
一、主要技术指标
电源输入电压 | 220V±10% 50Hz |
控制箱输出电压 | 0-250V |
控制箱输出电流 | 25A |
额定输出电压 | 50KV |
额定输出容量 | 5KVA |
泄漏电流指示表头最大量程 | 19.9mA |
泄漏电流带上脱扣系统后量程 | ≥12mA |
电压测量误差 | ±1% +3个字 |
泄漏电流测量误差 | ±1% +3个字 |
泄漏电流分辨率 | 0.01mA |
数显计时 | 9分钟自由设定 |
环境温度 | -10℃-40℃ |
湿度 | ≤90%RH，不结露、仪器不闪烁 |
连续运行时间 | ≤30min间歇 |
控制箱外形尺寸 | 425mm×288mm×320mm |
试验机外型尺寸 | 300mm×700mm×600mm |
控制箱重量（kg） | 20 |
试验机重量（kg） | 10 |
二、 功能特点
1 仪器可以同时进行8只绝缘靴或绝缘手套的试验，并测量每只试品的泄漏电流。
2 绝缘鞋试验采用里面放置小钢珠的干式试验方法，摆脱了传统的往鞋子里灌水做试验，试验完毕后不易晒干的做法。
3 测量电压和测量电流采用高低压相互对应实时比较，保证测量电压电流值的准确性。
4 高低压分离，泄漏电流采用抗干扰无线传输技术传输回控制箱，极大的保护人身的安全。
5 每路试品均具有分断机构，当任意一路击穿时或超过设定泄漏电流值时，该路试品将自动脱离试验，不影响其它试品进行试验。
6 仪器采用大屏幕液晶汉字显示，显示信息量大，一屏同时显示试验电压、8路高压泄漏电流、万年历、计时时间等参数以及汉字提示内容。
7 采用高细度的步进电机控制调压器升压过程，全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，到达预定电压开始计时，并保持试验电压、计时到、自动降压，到零后自动断电，提示试验结束，同时显示各试品泄漏电流，并自动保存测试结果。
8 绝缘靴试验具有专用金属接地托盘，绝缘手套试验具有专用容器，便于操作。
9 试验变压器变比自由设定，可以与客户现有变压器相互配套。
10 具有过流保护功能。
