| 产地 | 山东 |
|---|---|
| 电源电压 | 220V |
| 类别 | 电子拉力试验机 |
| 执行质量标准 | 国标 |
| 发货期限 | 10天 |
| 品牌 | 中特 |
| 加工定制 | 是 |
| 拉伸空间 | 600mm |
一、产品简介：

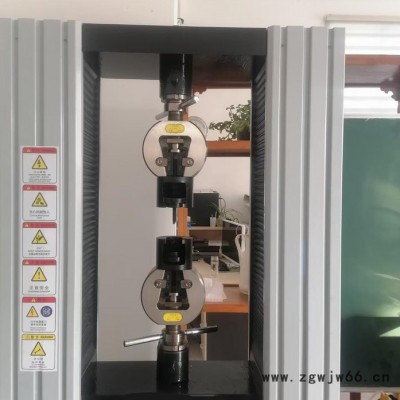

WDW-100微机控制安全带拉力试验机是专门针对汽车生产企业、电力行业、高等院校、科研院所而设计的新一代试验机。计算机系统通过全数字控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。满足GB6095-2009 《安全带》、GB6096-2009 《安全带检验方法》等多种材料的检测标准。
二、主要技术指标：
1. 较大试验力：100kN
2. 试验力测量范围：0.4%--1oo%（400 N-100000N）
3. 试验力示值精度：优于示值±1%
4. 试验力分辨力：1/300000(全程不分档或等效6档)
5. 横梁位移测量精度：分辨率高于0.0025mm
6. 变形测量精度：±0.5%（在0.2—10mm范围内）
7. 试验速度范围：0.01—500mm/min,无级调速
8. 速度控制精度：±1%(0.01~10mm/min); ±0.5%(10~500mm/min)
9. 恒力、恒变形、恒位移控制范围: 0.2%-1oo%FS
10．恒力、恒变形、恒位移控制精度:
设定值<10%FS时,设定值的±1.0%以内
设定值≥10%FS时,设定值的±0.1%以内
11. 变形速率控制精度: 速率<0.05%FS时为±2.0%设定值内
速率≥0.05%FS时为±0.5%设定值内
12. 试验空间： A：拉伸空间:600mm B：压缩空间:700mm
13．夹具形式:安全带拉伸夹具
14. 压盘尺寸：φ100 mm
15. 整机电源：单相220V±10%,50Hz，功率：2 kW
16. 工作环境：室温—35℃,相对湿度不超过80%
17. 主机尺寸：830×550×2000mm
18. 重量：720 kg
三、方案描述
1 主机
1.1主机采用高钢度门式框架结构，强度高、变形小；
1.2 采用进口高精度滚珠丝杠，传动高效平稳；
1.3 传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
1.4 采用交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可大1:100000；
1.5 夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
1.6 特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。
2控制系统
STC300全数字闭环测控系统具有许多先进的特性和技术创新，主要体现在：
1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
2、数据采集系统由4路高经准24位A/D转换通道组成。较高分辨率达1/300000，全程不分档；
3、选用BB、AD、Xilinx等原装名排集成器件，全数字化设计；
4、符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
