| 电源电压 | 220V |
|---|---|
| 外形尺寸 | 600*500*1800 |
| 用途 | 工业,商业,农业 |
| 品牌 | 文昌测控 |
| 型号 | WK-101 |
| 加工定制 | 是 |

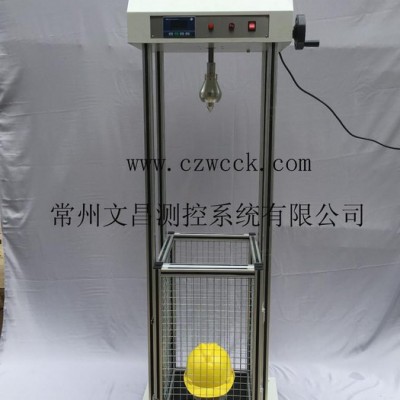

WK-101安全帽耐冲击穿刺测试仪
一、主要用途
本设备根据安全帽新国标GB/T2812－2006《安全帽测试方法》研制，用于检测安全帽的耐冲击和耐穿刺性能，设备自动化程度高、操作方便，广泛应用于安全帽生产企业、各大质检单位及建筑工程检测站。
二、仪器特征
1、仪器实现微电脑全自动控制。采用专用处理系统，自动进行动态信号的采集、数据的处理及输出，仪器具有打印功能，自动记录和锁定冲击力峰值。
2、采用德国进口高精度动态力传感器，量程20KN。
3、采用无漏磁式吸附结构，落锤、穿刺锥自动定位安全帽中心位置。
4、测试头模：专用模具铸造1号和2号和金属头模，符合标准的具体规定，受到到撞击后，可以修复，大大优于老标准的木制头模。
5、整机采用欧标铝型材，框架式结构，稳定性更强；电器线路采用内置式，结构美观，具有现代科技感和质感。
6、冲击高度：1000mm±5mm，垂直螺旋手柄调节高度。高度调节方便，易于控制；高度测量简单，直观，大大提高了测试效率和准确度。
7、落锤和穿刺锤自由替换，操作简单。
8、防护系统：全新设计四周金属防护网和安装链接固定方式，大大降低了试验发生意外的可能，更进一步提高了试验操作的安全性。
9、底部装有水平测试装置，确保试验时处于水平，提高试验**度。
10、冲击方式：采用自由落体形式，**真实的模拟实际使用的现场，避免了带导轨或带导向落体的进行复杂的速度补偿，保证了测试的准确性。
三、主要技术指标
1、头模：符合GB/T 2812－2006《安全帽测试方法》标准附录A的规定。
2、台架：能够控制提升、悬挂和释放冲击落锤、穿刺锥。
3、落锤：冲击落锤：质量为5kg，锤头为半球形，半径为48mm，材质为45#钢，外形对称均匀；
穿刺锥：质量为3kg，穿刺部分：锥角为60°，锥尖半径0.5mm，长度40mm，**大直径28mm，硬度HRC45。
4、测力传感器：测量范围0—20KN，频率相应**小5kHz，动态力传感器，准确到1N。
5、底座：具有抗冲击强度，能牢固安装测力传感器。
6、通电显示装置：当电路形成闭合回路时，可以发出报警信号，表示穿刺锥已经接触头模。
7、落锤高度：1000mm±5mm。
8、1#、2#镁铝合金试验用头模各1件，头模质量为5.0kg±0.1kg，其余尺寸及参数符合GB/T 2812－2006附录A中的规定。
9、工作电源：AC220V, 50Hz。
四、符合标准
GB/T2811-2007 安全帽
GB/T2812-2006 安全帽测试方法
