标准电压 | 380V |
---|---|
产地 | 山东 |
电机功率 | 50W |
电源 | 380V |
类型 | 立式平衡机 |
平衡精度 | 1 |
上市时间 | 2015年秋 |
执行质量标准 | 国标 |
贸易属性 | 内贸 |
品牌 | 济南五星 |
型号 | YLD-100A |
准入认证 | ISO9001-2000 |
产品特点:
工业控制计算机 19英寸液晶彩色屏幕显示
※ Widows中英文系统双选择
※ 配用GB-2000通用微机平衡测量系统
※ 全自动程控放大模块
※ 加去重校正方式
※ 旋转方向选择
※ 自动记录测量结果
※ 合格量显示,测量周期时间自动调整功能
※ 信号自动放大与手动放大调整,信号自检,自动诊断
※ 任意角度夹具补偿功能
※ 系统自动标定,可编辑铣削参数尺寸,显示铣削弧度,合格量提示功能
※ 该系列平衡机主轴精度达到机床精度

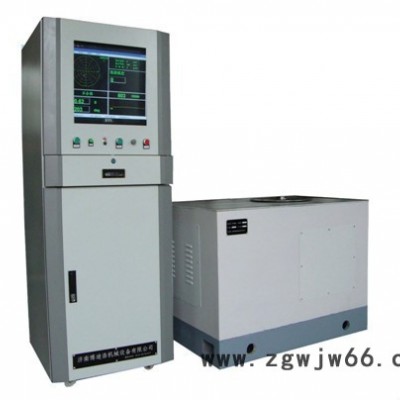

特点:该系列是单面立式动平衡机,本机适用于盘状旋转件在单面上进行动平衡校验,是风扇风叶,换气扇风叶,汽车飞轮,离合器,刹车盘,制动毂,液力偶合器等零部件进行动平衡校验的理想设备,只需更换安装工件的夹具,即可进行平衡校验,本机普通型为双速电机驱动,“A”型为变频电机加变频器调速,由工业控制计算机进行数据处理,彩色屏幕实时显示不平衡量值、相位角和实时转速,并配有工业机柜,与机械部分组成平衡机系统,便于参数存盘,打印,系统测试精度高,使用可靠,维修方便,较其他测试系统更为先进。操作全部采用汉化菜单结构,人机对话,自动提示。软件具有夹具补偿功能,钻削、铣削、车削校正等辅助显示功能,并配有通用夹具,变矩器等专用夹具,也可配侧去重钻床,立去重钻床和吸尘装置等附具
2.主要技术指标:
工件质量范围kg | 3-42 |
工件**大直径mm | 800 |
平衡转速r/min | 250-2500 |
**小剩余不平衡量 | ≤3gmm/kg |
不平衡量减少率% | ≥90% |
电机功率 | 1.5KW |
调速方式 | 变频调速 |
3. 设备描述:
1.设备结构设计合理,外形美观。设备为灰色和白色搭配。
2.设备为工业计算机测量,采用国外先进集成电路制造的自动滤波电路,抗干扰能力强,测量精度高,响应速度快,使得该系统更加稳定。
3. 设备测量软件运行在windows操作平台上,为当前国内先进的测量软件。全自动程控放大模块,操作简单,使用方便。显示方式集光点矢量表的图形显示,工作状态正弦或余弦波型显示与不平衡量大小和角度的数字显示于一体。具有效率高,精度准确,显示直观,质量可靠,维修方便等特点。
4.设备质量可靠,采用变频调速系统,电机软启动软停止对设备的冲击小,延长了设备的使用寿命。设备可连续工作,维修保养简单方便。纯电器设备对环境无污染。
4软件特点:
1.转子档案编辑与存储功能,可存储255个工件的系统标定参数。
2.任意工件定标功能任意角夹具补偿功能,测量周期可调整功能。
3.测量结果可自动无限存储,结果可随意调出打印。任意打印机只需安装上打印程序即可实现测量结果的打印。
4.加去重校正方式,旋转方向可选择,信号自动放大。
5.系统具有自检功能,可对对电气测量系统进行检测。
6.软件运行在windows操作平台上,人机对话通过键盘和鼠标。操作简单易学。
7.电机启动达到测量转速和软件自动开始测量,电机自动停止后测量数据自动保持。
8.角度跟踪功能,测量完毕后在转动工件是计算机可以指示处工件相对于基准位置的角度,便于工件不平衡量角度的找取。
9.通过系统自检和设备运行时的波形图能够判断出设备是否存在故障,是内部故障还是外部故障。当设备运转时如果没有正弦或余弦波型显示那么设备测量通道或者是工业计算机有故障,此时自检如果有波形则工业计算机正常,是外部通路故障可以检查传感器和线路,如果工业计算机自检无波形则可能是工业计算机存在故障,可及时于本公司联系解决。
10.根据客户需要软件还可以添加不平衡量测量结果角度分解功能,
11.不平衡量合格提示:软件测量结果和预设定量值进行比对,给出当前结果是否合格的判断,并显示在测量结果的后边。
12.软件可进行双面动平衡和任意校正面上的静平衡。
13.完全自主的开发设计,保证需放在使用的过程中不受第三方法律追诉。
