| 产品别名 | 喷涂机 |
|---|---|
| 电压 | 220 |
| 功率 | 60 |
| 适用范围 | 各种五金件的喷涂 |
| 品牌 | 吉宝徕 |
| 型号 | 201 |
| 加工定制 | 是 |

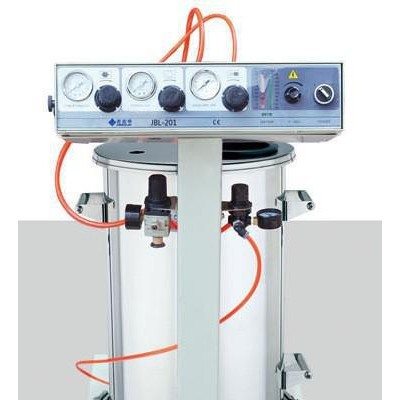

吉宝徕静电喷塑机自动喷粉末喷涂线自动喷塑机供应JBL-201
用在物体表面处理的一种工业设备，可将含有环氧树脂、聚酯树脂(塑料)等材料的粉末状涂料喷出吸附到物体上，喷好的物体在进入固话炉内固化，得出完整的涂层，以发挥装饰、防腐等功能。
静电喷塑工艺原理:用静电喷粉设备(静电喷塑机)把粉末涂料喷涂到工件的表面，在静电作用下，粉末会均匀的吸附于工件表面，形成粉状的涂层;粉状涂层经过高温烘烤流平固化，变成效果各异(粉末涂料的不同种类效果)的最终涂层;喷涂效果在机械强度、附着力、耐腐蚀、耐老化等方面优于喷漆工艺，成本也在同效果的喷漆之下。

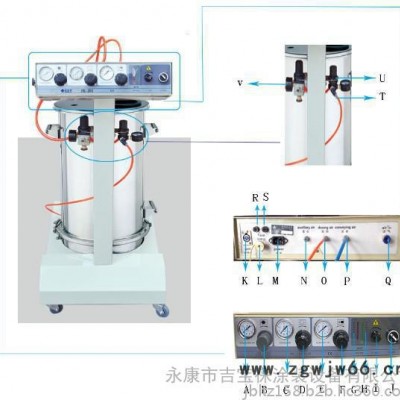

功能说明：
编号 | 名称 | 编号 | 名称 | 编号 | 名称 |
A | 雾化流量显示 | J | 电源开关 | S |
|
B | 雾化流量调节 | K | 地线接头 | T | 进气管 |
C | 粉量空气流量显示 | L | 2A保险丝 | U | 流化调节 |
D | 粉量流量调节 | M | 电源插座 | V | 油水分离器 |
E | 粉量空气流量显示 | N | 雾化 | W |
|
F | 粉量流量调节 | O | 配粉 | X |
|
G | 电流指示 | P | 送配 | Y |
|
H | 高压指示 | Q | 进气 | Z |
|
I | 高压调节 | R |
|
|
|
三、主要技术参数
单元 | 名称 | 参输 |
电子控制系统 | 输入电压 | AC210V-230V |
输入频率 | 50/60Hz | |
输入功率 | 60W | |
输出电压 | DC25V | |
输出电流 | DC0.8A | |
工作温度范围 | -10~50度 | |
|
| |
|
| |
|
| |
|
| |
气动控制单元 | 电磁阀控制电压 | DC24V |
压缩空气内残余水分含量 | Ma×1.3g/Nm3 | |
压缩空气内残余油分含量 | Ma×0.01g/Nm3 | |
空气流量 | Ma×50g/Nm3 | |
输入气压 | 7-8bar | |
|
| |
|
| |
|
| |
|
| |
|
| |
静电喷枪 | 输入电压 | AC5V-AC22V |
输入频率 | 16.8KHz-27.6KHz | |
输入电流 | DC0.35A-DC0.88A | |
输出电压 | DC15KV-DC98KV | |
输出电流 | ma×0.15ma | |
最大出粉量 | 550-1100g/Min | |
|
| |
|
|
静电喷涂目的
将粉末涂料均匀地喷涂到工件的表面上，特殊工件(包含容易产生静电屏蔽的位置)应该采用高性能的静电喷塑机来完成喷涂。 工艺步骤: 利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料;落下的粉末通过回收系统回收，过筛后可以再用。 相关设备:1、静电喷塑机(静电粉末喷涂机)1台或多台2、具有粉末回收功能的喷房(单工位或双工位)3、空气压缩机和压缩空气净化器(油水过滤器)相关材料: 粉末涂料(喷涂原料，俗称"塑粉"，有高光、亮光、半亚光、亚光、砂纹、锤纹、裂纹等不同效果不同颜色)。
操作方法
开机
1、将静电控制器的主电源的插头插入座内。
2、将接地线从静电控制器的接地端接到设备（喷涂室）的最近的良好接地端上。
3、将控制器上的压缩空气接口（总进气G端）连接到压缩空气供给处，控制器上的中央输出口（Atomizing)连接到喷枪中央气管接头，压缩空气必须无水和无油，最大的水气含量:1.5克/NM，最大的油气含量:0.15PPM。
4、将喷枪的连接电缆的插头插到控制器上的(OUTPUT)内将螺母拧紧。
5、将控制箱流化空气管接头与粉桶流化空气管接口连接。
6、按下控制器上的电源开关。
7、扣动喷枪扳机，将电压控制器上的电压调节器顺时针调节并转调到所需的电压值，一组绿色发光而二极管会发光以指明所设定的电压值。
8、将粉桶的盖子翻开，并将涂料粉末装入粉桶内，然后再盖上盖子。注意所装粉末为桶
容积的4/5。
9、再次扣动喷枪扳机，气路均接通。
10、旋转压力调节钮，将粉量压力调整到大约0.3-1.5帕(根据出粉量需要调整压力）。
11、粉末喷涂区域的大小由所用导流体决定。
12、将出粉量高压调到最佳效果，此时方可工作。
关机：
1、当松开扳机时，粉末停止喷出。气路自行关闭，高压也同时切断，发光二极管随之熄灭。
2、按下电源开关，关闭压缩空气。
清洁和保养
喷枪：
每日清洁：用压缩空气清洁喷嘴外表面（不要用溶剂或其它液体清洁）。
每周清洁：在拆下喷嘴后用压缩空气清洁其内部，积累在喷枪内的粉末必须被清除。
每月清洁：检查喷嘴是否损坏（检查后替换）；检查压缩空气中的油水是否完全清除。
吸粉器：拆下粉管；拆下套管架；清洁套管和吸粉器内部。
手动静电粉末喷枪
步骤：喷枪的日常清洁可以保证无故障工作和正常功能；每日清洁喷枪外表面；每周从喷枪上拿下粉末管；从喷枪上拿下并清洁喷嘴；用空气沿着粉末流动方向清洁喷枪出口；用空气清洁枪身；装配喷枪。
粉桶：
步骤：取出流化空气管；取出粉泵；取出吸管；用布擦干净电线；空气管和粉管；擦干净吸粉管；清除粉桶中剩余粉末；清洁粉桶内壁，尤其底部用吸尘器打扫；用干净的布擦干净粉桶内表面；将粉桶放到原来的位置。
警告：粉桶必须在工作开始时装粉，粉桶的内表面不能用溶剂或水来清洁。
