| 加工定制 | 是 |
|---|---|
| 外形尺寸 | 1500*1450*3100（mm） |
| 放卷直径 | 800（mm） |
| 收卷直径 | 800（mm） |
| 电源 | 380 |
| 复合宽度 | 800（mm） |
| 机械速度 | 210（mm） |
| 重量 | 3100（kg） |
| 复合层数 | 2（层） |
| 总功率 | 18（Kw） |
| 类型 | 胶枪喷胶 |
| 涂胶重量 | 0.7-1.5g ㎡ |
| 品牌 | HHL |
| 型号 | HHL-HM900S |

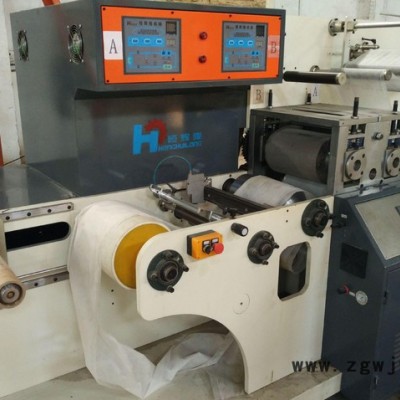

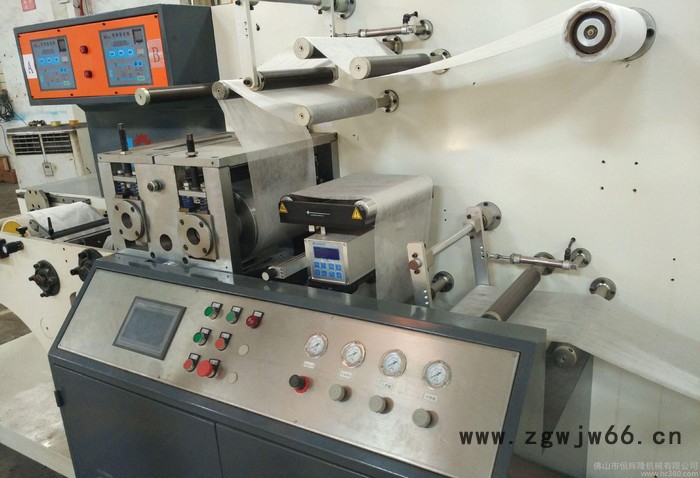

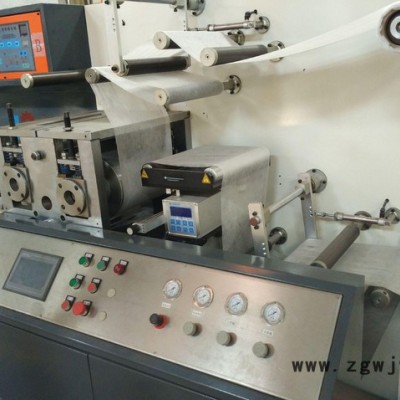

HHL-HM900S单工位喷胶复合机
一、概述
HHL-HM900S型单工位喷胶复合机，设备主要适用于无纺布与纸复合的加工生产设备，该机具有复合速度快，能耗低，空气污染小等特点。
本机由：无纺布放卷单元---纸放卷单元---喷胶复合单元---收卷单元,电气控制系统及相应气动控制仪表等组成。
二、主要技术参数
⊙基材宽幅： 800mm
⊙整机机械总功率 ： ~18kw
⊙复合速度：180m/min（速度取决于所用基材的特性、厚度均匀性特性及其它）
⊙机械速度： 210m/min
⊙冷却方式： 水冷却
⊙放卷**大直径： Φ800mm
⊙收卷**大直径： Φ800mm
⊙纸筒**大长度： 800mm
⊙纸筒规格： 内径Φ76mm×外径Φ92mm
⊙收放卷气胀轴外径：Φ74mm
⊙导辊长度： 800mm
⊙涂胶有效宽度： 750mm
⊙张力控制范围： 1~15kg/全幅宽
⊙张力控制精度： ±0.5kg/全幅精度
⊙纠偏控制精度： ±0.1mm
三、主要配置清单
?张力系统： 主要器件进口，自主开发
?可编程控制器： 日本三菱FX3U系列高端智能型PLC
?DA及AD模块： 日本三菱FX3U列模拟量数字输入输出模块
?人机界面： 台湾（彩色7寸）1台
?主机驱动器： 日本安川高性能矢量变频器
?主机驱动电机： 4KW西门子变频电机
?整台伺服电机： 伺服电机
?整机驱动器： 伺服驱动器
?高性能纠偏: 1套
?供胶胶机,胶枪 ： 客户自配
?水冷机: 水冷机1台
?精密调压阀： 日本SMC精密调压阀
?其它气动元件： 台湾Airtac气动元件
?铝导辊： 低启动转矩精密硬面铝导辊
?低压电器： 法国施耐德
