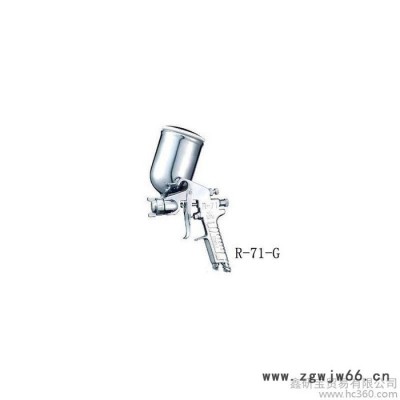

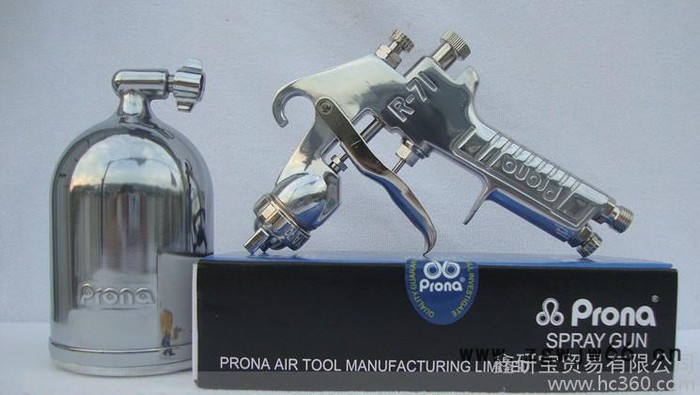

供应宝丽喷枪R-71-G喷漆枪

型式

涂料供
给方式

涂料喷嘴
口径

空气
压力

空气使用量

涂料喷
出量

喷幅大小

重量

Ømm

MPa(bar)

l/min

ml/min

mm

g

R-71-G10

重力

1.0

0.29(3.0)

75

110

120

470

R-71-G13

1.3

195

160

165

R-71-G15

1.5

230

190

185

R-71-G18

1.8

250

260

210

R-71-S10

吸上

75

95

100

R-71-S13

1.3

195

140

155

R-71-S15

1.5

230

170

170

R-71-S18

1.8

250

220

180

R-71-P08

压送

0.8

0.34(3.5)

240

200

190

R-71-P10

1.0

230

300

240

功能與特點進氣壓力可依您的需求自由調整(2.5~3.0 bar)，減少塗料反彈，節省塗料，瘦長的霧化噴幅，霧化均勻，噴幅大，顆粒細，效果特佳，噴塗效率高，速度快。

1.槍體輕，扳機拉力輕柔，操作靈活，長時間使用，不易感覺疲勞。 2.具有多種噴嘴口徑供選擇，可搭配多種噴蓋，讓您使用更方便。 3.塗料通道皆為不銹鋼材質，噴嘴和頂針採用不銹鋼S1材質，適合噴塗水性塗料。(S)

吹付距離250mm. 塗料黏度20秒/RV-2. 塗料入口為3/8PF, 空氣入口為1/4PF.

产品规格：
●喷嘴口径:1.0,1.3,1.5,1.8mm
●供料方式:重力式
●工作压力:2.1-4.9 kg/cm2
●耗气量:80-100 l/min
●进气口尺寸:1/4
●涂料杯容量:400 cc
●方式：重力式

●进气接口：螺纹接头

●两段式扳机**段吹尘，第二段出漆

●可调式喷幅，可调整为垂直，水平或其他角度

●气量控制旋钮可调整气量大小，喷幅调节螺丝可使喷幅变为圆形或长条形

●可适用水性，油性油漆等**涂料喷涂

●全套配置有：喷枪一把，壶一只，说明书，合格证，专用扳手一把，刷子一只，螺母一只，皮管接头一只

●喷幅：100-360mm

●漆罐容量：400cc

●适合中低黏度漆，汽车，家具，家电等面漆的喷涂。
● 具有进气/喷幅/涂料调节装置。
● 不锈钢喷嘴，涂料针。
● 不同喷头喷嘴设计，适用不同的喷涂工作。
● 重力式供料供给方式。

用途：

R71型喷漆枪适用于车辆，家具，仪表，机械设备的喷涂以及宾馆，酒店，住宅，旅社，商厦等涂装装潢作业。

使用方法：

1 .准备工作

使用前将喷枪枪体进气接口接好压缩空气气源（压缩空气进入喷枪前须经过油水分离器过滤），接好气管，调整气压0.45-0.5Mpa的压力。

2. 装料

将涂料用相应的稀释剂调匀（直接买的调和漆不需要加稀释剂）并将粘度调至"涂4号福特杯“17-24S（杯子漏完油漆时间），有杂质的油漆需要过滤一下，再将油漆导入油漆罐内。

3.雾幅调节

将雾幅调节螺丝顺时针方向旋转，直至旋紧，可得到圆形截面雾幅，若逆时针旋转**可获得您所要求的椭圆形（扇形）截面宽度的雾幅，并根据实际需要来调整长度。

4.喷枪喷出量调节

将喷出量调节螺丝顺时针方向旋转，使针塞减少开启行程，涂料出量随之减少，逆时针方向旋转，喷出量逐渐增多。

5.气量调节

将气量调节螺丝顺时针方向旋转，气量逐渐减小，逆时针旋转，气量逐渐增多。

6.使用

当您使用时，稍微搬动扳机，使气阀打开，但针塞未打开，压缩空气从气流喷嘴喷出，这时可以吹去涂装表面的灰尘，接着继续往后搬动扳机，喷料嘴即喷出漆雾。

8.清洗及养护

使用后，将油漆罐内的剩料倒掉干净，用适应的稀释剂，容剂清洗各处，并将稀释剂加入漆罐内进行喷射，以清洗漆道，直至喷枪内漆道洗干净为止，否则留在枪内漆道的余漆会干涸堵塞，损坏喷漆枪，洗干净后用干净的软布擦干即可。

9.注意事项

不可用锐利的金属丝通喷料嘴和气流喷嘴各小孔，否则任何损坏会引起不正常的喷雾。

10.喷漆枪清洗时不得长时间浸泡在稀释剂中。

11.本喷漆枪主要零件为铝合金和黄铜材质制成，不宜接触酸性碱性较强的介质，以防腐蚀损坏。

现象：喷幅形状呈重心偏向一侧
原因：气帽中心孔或雾化孔堵塞
对策：1、清洁雾化帽
2、更换雾化帽

现象：偏左或偏右
原因：1、气帽一侧的扇面控制孔堵塞
2、气帽受损
对策：1、清洁雾化帽
2、更换雾化帽

现象：喷幅中央过厚
原因：1、喷涂的涂料黏度太高
2、喷涂压力太低
3、喷嘴的口径和顶针由于磨损而增大和变小
对策：1、调低涂料黏度
2、增大喷涂压力
3、更换喷嘴套装

现象：喷幅分裂
原因：1、涂料黏度太低
2、喷涂压力太高
3、扇面控制孔内径偏大
4、涂料不够
5、雾化空气通道堵塞
对策：1、调高涂料黏度
2、调低喷涂压力
3、更换喷嘴套装
4、添加足够的涂料
5、清洁喷枪的空气通道

现象：跳枪
原因：1、喷嘴没拧紧或没装好
2、枪针密封套件松动
3、喷枪的连接螺母松动（下壶喷枪）
4、壶里涂料不足
5、喷嘴套装损坏
对策：1、旋紧喷嘴或清洁并安装喷嘴套装
2、紧固顶针密封套件
3、旋紧连接螺母
4、补充涂料
5、更换喷嘴套装

现象：喷幅上重或下重
原因：1、喷嘴、顶针或气帽的空气出口上有杂物堵塞
2、气帽或喷嘴受损
对策：1、清洁喷嘴套装
2、更?慌缱焯鬃?

现象：喷不出涂料或少量出漆
原因：1、枪壶盖的空气补充孔堵塞或气帽及吸料管严重堵塞
2、壶内没有涂料
3、顶针行程太小
对策：1、清洁壶盖上的空气补充孔、气帽及吸料管
2、补充涂料
3、旋转涂料流量调节旋钮增大针阀的行程

现象：喷嘴处漏涂料
原因：1、顶针密封螺帽太紧
2、喷嘴端口内部有异物
3、喷嘴和顶针不配套或有损伤
4、顶针回位弹簧断掉或未装
对策：1、旋松顶针密封螺帽
2、清洁喷嘴
3、更换喷嘴套装
4、更换顶针回位弹簧或安装上顶针回位弹簧

现象：喷幅不能调节
原因：1、气帽的两侧扇面控制孔堵塞
2、喷幅调节器受损或安装错
3、喷枪扇面控制孔的空气通道堵塞
对策：1、清洁气帽
2、更换喷幅调节器或正确安装喷幅调节器
3、清洁空气通道

现象：不能正常调节气压或刚接上压缩空气气**会直接从枪口喷出
原因：1、空气调节器受损或空气阀门损坏
2、空气阀门回位弹簧断掉或未安装
对策：1、更换空气调节器或空气阀门
2、更换空气阀门回位弹簧或装上空气阀门回位弹簧

现象：顶针密封件漏涂料
原因：1、顶针密封圈磨坏
2、顶针密封圈垫未安装
3、顶针密封圈弹簧损坏或未安装
4、顶针密封螺帽松脱
5、顶针与密封圈的接触处磨损
6、顶针与喷枪不配套
对策：1、更换顶针密封圈
2、加装顶针密封圈垫片
3、更换或加装顶针密封圈弹簧
4、拧紧顶针密封螺帽
5、更换喷嘴套装
6、更换与喷枪相配的喷嘴套装

喷枪喷嘴套装拆装顺序
拆卸顺序：顶针→气帽→喷嘴
安装顺序：喷嘴→气帽→顶针
如果没有按照以上的拆装顺序，会导致喷嘴套装的损坏~~

如果以上方法还不能帮您解决问题的话，您可以联系我们，我们将竭诚为您服务！！！
