| 转盘工位 | 28工位和14工位可切换 |
|---|---|
| 生产节拍 | 6～30 Sec 可调 |
| 处理工件尺寸 | 320mm以下 在14工位模式下 |
| 处理工件重量 | ≤10kg |
| 烘干温度 | 常温～100℃ 可调自动控制 |
| 工件自转速度 | 0～500 rpm/min 可调 |
| 设备外形尺寸约 | 长2600×宽2200×高3500mm |
| 别名 | 喷涂机 |
| 产地 | 江苏 |
| 动力形式 | 电动式无气喷涂机 |
| 功率 | 2KW |
| 类型 | 自动喷漆枪 |
| 喷射距离 | 10～300 mm 可调 |
| 喷射宽度 | 垂直方向：400 mm ，水平方向：300mm |
| 适用范围 | 汽车零部件、金属橡胶件、减震器金属件 |
| 售后服务 | 上门服务 |
| 输出压力 | 气源压力 0.6Mpa |
| 用途 | 汽车零部件、金属橡胶件、减震器金属件胶粘合剂的喷涂 |
| 种类 | 空气喷涂机 |
| 经营模式 | 生产加工 |
| 品牌 | 安捷伦/Angem |
| 型号 | AJL.ZP28C |
| 加工定制 | 是 |

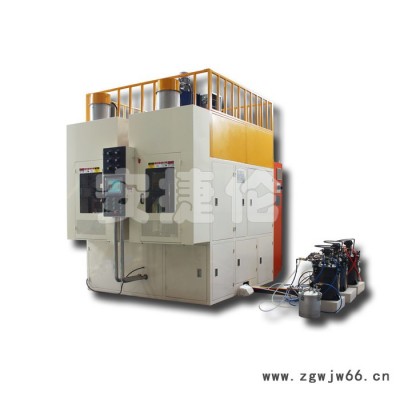

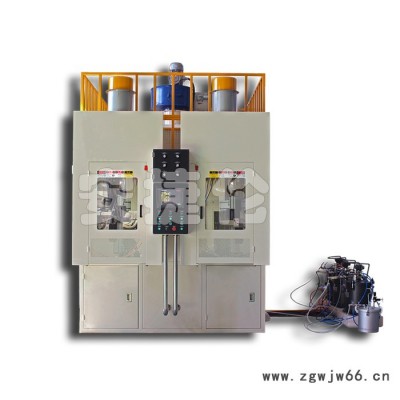

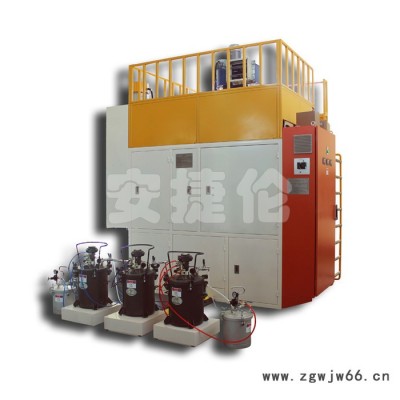

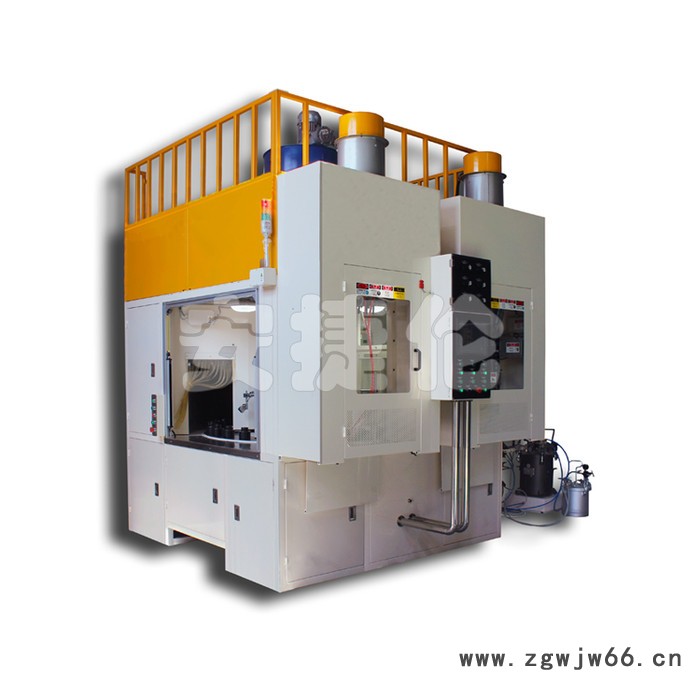

安捷伦自动喷胶机AJL.ZP-28C型
Angemautomatic glue sprayer AJL.ZP- 28C.
产品简介/ PRODUCT INTRODUCTION
此粘合剂自动喷涂机是由机架、旋转平台、喷涂系统、干燥系统、控制系统和污气过滤系统等组成，是我公司经过自主创新而开发设计的。主要用于汽车零部件、金属橡胶件、减震器金属件胶粘合剂的喷涂，也可用于机械行业的零件表面油漆的喷涂。本喷涂设备具有自动化程度高，环保，高生产率等诸多优点。主要技术指标已达到甚至超过国际同类产品。
The adhesive automaticspraying machine is composed of frame, rotating platform, spraying system,drying system, control system and sewage filtration system. it is developed anddesigned by our company through independent innovation. It is mainly usedfor spraying adhesive of automobile parts, metal rubber parts and shockabsorbers, and can also be used for spray surface paint of parts inmechanical industry. The spraying equipment has many advantages, such ashigh degree of automation, environmental protection, high productivity and soon. The main technical indicators have reached or even exceeded the samekind of international products.
产品参数/ PRODUCT PARAMETERS
1电源380V±10%，50±1Hz 三相五线制
2 气源≥0.60Mpa 气源耗量0.8m3/min
3 环境温度： -10℃～+40℃保证正常工作
4 相对湿度：日平均相对湿度最大 90％
1 Power supply 380 V ±10%, 50 ±1Hz three-phasefive-wire system.
2 Gas source ≥ 0.60Mpa gas source consumption 0.8m3/min.
3 Environmental temperature:-10 ℃ ~ + 40 ℃ to ensurenormal operation.
4 relative humidity: maximum daily averagerelative humidity of 90%.
产品参数/ PRODUCT PARAMETERS
★转盘工位：28工位和14工位 可切换
★生产节拍：6～30 Sec 可调
★最大处理工件尺寸：320mm
★最大处理工件重量≤10kg
★喷枪移动速度：20～200 mm/sec 可调
★喷枪移动行程：垂直方向：400 mm ，水平方向：300mm,
★喷枪转动角度：270°
★转盘移动速度：1～3 sec/3工位 可调
★工件自转速度：0～500 rpm/min 可调
★喷涂距离：10～300 mm 可调
★喷涂膜厚均匀性精度：+5μm
★烘干温度：常温～100℃ 可调自动控制
★气源压力：0.6Mpa
★电压：380V±10％, 50Hz
★加热方式：电加热，共2套 每套功率18KW
★电机总功率：10 KW
★设备外形尺寸约：长2600×宽2200×高3500mm
Turntable station: 28 and 14can be switched.
Production beat: 6 ≤ 30 Secadjustable.
Maximum processing workpiecesize: 320mm.
Maximum processing workpieceweight ≤ 10kg.
Moving speed of spray gun: 20≤ 200 mm/sec adjustable.
Movement stroke of spray gun:vertical direction: 400 mm, horizontal direction: 300mm,
Angle of rotation of spraygun: 270 °.
Moving speed of turntable: 1≤ 3 sec/3 adjustable.
Workpiece rotation speed: 0 ≤500 rpm/min adjustable.
Spray distance: 10 ≤ 300 mmadjustable.
Uniformity accuracy ofspraying film thickness: + 5 μ m.
Drying temperature:adjustable automatic control at room temperature ~ 100 ℃.
Gas source pressure:0.6Mpa.
Voltage: 380 V ±10%,50Hz.
Heating mode: electricheating, a total of 2 sets of each set of power 18KW.
Total motor power: 10KW.
The outline size of theequipment is about: length 2600 × width 2200 × high 3500mm.
骨架→装料→预热→喷涂底胶→干燥→第二次喷涂面胶→第二次干燥→卸料。（装料和卸料采用手工操作）
Skeleton loading preheatingfirst spraying bottom glue first drying second spray surface glue seconddrying unloading. (manual loading and unloading).
产品特点/ FEATURES
1、全新设计理念、现代板金工艺与德国技术倾力制造，外型精致、美观、大方。
2、工作台独特的运动模式，可以有效防止喷枪漏喷对产品质量的影响。
3、多达28个工位，产品自动卸料，是大批量，自动化喷涂的专业解决方案。
4、采用全进口伺服控制系统，独特的设计机构。为工件的准确定位和喷枪的快速平稳移动提供可靠保证，产品各项技术指标更加稳定。
5、喷枪可以实现升降、前后移动、转动角度等功能，对较大的异形零件非常适用。
6、本系列产品可采用电加热，蒸汽加热等形式。
7、风机和三相交流电机均采用防爆电机，操作更安全。
8、设备配备两个色标检测，防止底胶漏喷或重复喷涂。
9、设备通过CE安全认证。
1. the new design concept,modern sheet metal technology and German technology are manufactured withexquisite, beautiful and generous appearance.
2. the unique motion mode ofthe worktable can effectively prevent the influence of spray gun leakage on productquality.
3. up to 28 stations, productautomatic unloading, is a large number of, automatic spraying professionalsolutions.
4. adopt all-import servocontrol system, unique design mechanism. It provides reliable guaranteefor the accurate positioning of the workpiece and the rapid and stable movementof the spray gun, and the technical indexes of the product are morestable.
5. the spray gun can realizethe functions of lifting, moving back and forth, rotation angle and so on,which is very suitable for large special-shaped parts.
6. this series of productscan be heated by electric heating, steam heating and so on.
7. fan and three-phase ACmotor are explosion-proof motor, the operation is safer.
8. the equipment is equippedwith two color standards to prevent leakage or repeated spraying of the bottomglue.
9. the equipment has passedCE security certification.
应用领域/ APPLICATION FIELD
防腐蚀性喷涂：用于汽车零部件、金属橡胶件、减震器金属件胶粘合剂的喷涂，也可用于机械行业的零件表面油漆的喷涂。
