HSK-E25 HK19 HK24/HKR 24 HK30/HKR30 HK38/HKR38 HK48/HKR48 HK60/HKR 60 HK75/HKR75 HSH19 HSH24 HSH30 HSK38 HSH48 HSK60 HSK75 HSK95 HSH120

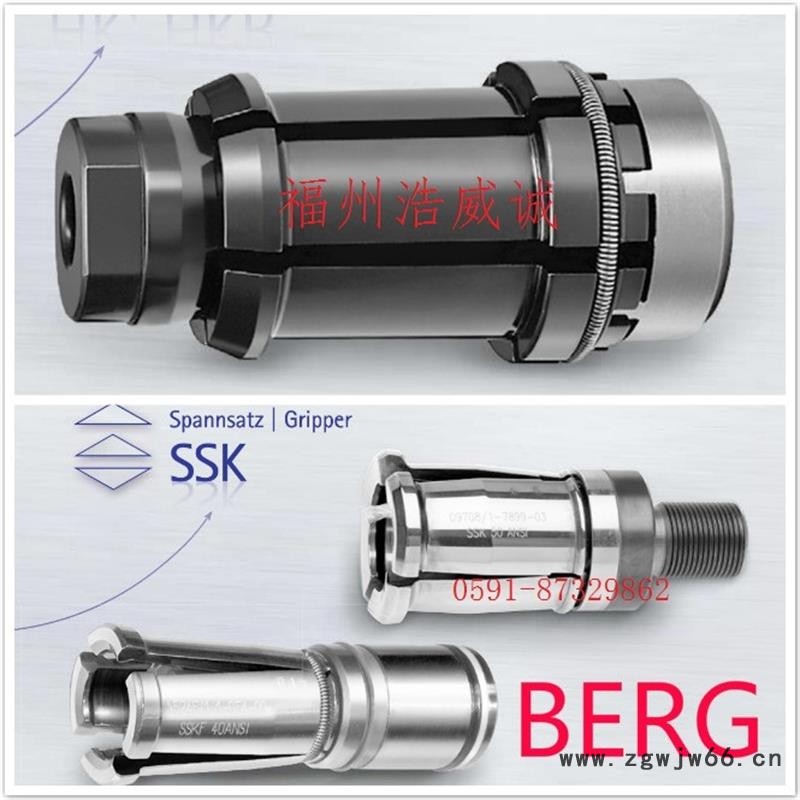

拉爪Gripper
HK,HRK
应用
HKR型拉爪用于拉紧DIN69893标准的中空刀具。
设计特点
HKR拉爪分六片，由一个弹簧环夹持，这样在插入和移出空心柄刀具时可以摆动，拉紧时，拉爪中心位置拉杆的锥度会加大拉刀力。此拉爪免维护。
锁紧螺栓允许在Z轴上的拉紧机械连续可变以定位和固定。安装、拆卸过程中不需要特殊的工具。
主轴的内轮廓容易加工，HKR拉爪具有内置上也能安全的固定在主轴上，不致脱落。
订货实例
HK38
交货范围
根据数据表
备注
当无刀拉紧时，拉爪芯轴停在hT末端（hT在m长度以内）。如果不能停在此处，它只能停在其他点上。
型号HK19 HK24 HK30 HK38 HK48 HK60 HK75
HKR24 HKR30 HKR38 HKR48 HKR60 HKR75
拉爪HSH
应用
对于HSC工件的加工（高速切削）来说，DIN 69893标准的拉紧力明显不足。通过将拉爪直接抵在主轴内轮廓，使刀柄与主轴高刚性连接，从而达到设计极限，取决于有关受力面（横断面面积及其他传递力的表面）。BERG公司设计的HSH拉爪，拉紧力远远超过DIN 69893标准。
HSH拉爪用说拉紧中空刀具
设计特点
HSH（L）拉爪由一个弹簧环夹持，这样在插入和移出空心柄刀具时可以摆动，拉紧时，拉爪中心位置拉杆的锥度会加大拉刀力。拉紧螺栓用于打刀。
这种拉可产生更大的拉紧力。
主轴内轮廓容易加工。
型号HSH19 HSH24 HSH30 HSH38 HSH48 HSH60 HSH75 HSH95 HSH120
SK刀具拉刀机构
应用
SK拉爪用说拉紧配有拉钉的长锥刀具，依照DIN,ANSI,MSA,JIS和ISO设计，允许快速自动换刀。
SSK拉爪不仅适用拉紧刀具，也适用下列要机床的工件拉紧固定或其他装置。
加工中心
铣床
镗床
磨削中心
专用机床
抓紧系统
除了标准拉钉之外，其他特殊型号的拉钉可配用特殊设计的拉爪。
驱动方式：机械，液压，电动或气动。
设计特点
SSK拉爪分为四瓣，易于安装，拉力通过爪瓣传到拉钉上。
在相同的主轴上，配合作用不同的拉钉和拉爪，可实现长锥柄刀具的拉紧，详细配置请参照下表。
SSKS..和SSK..JBS1(ll)系列通常用于高速主轴。与具有高拉力的SSK和SSKE系列不同的是，SSKE-KH系列主要用于较短行程拉紧。
拉爪 SSK
SSK 30/1DIN SSK30/1ASI SSK40 DIN SSK40 ANSI SSK45DIN SSK45 ANSI SSK50DIN SSK50ANSI SSK60/1DIN SSK60/1ANSI
SSK P40T-1 SSK P40T-II SSK P45T-I SSK P45T-II SSK P50T-I SSK P50T-II SSKP60T-I SSK P60T-II
拉爪SSKE
SSKE 30DIN SSKE 30JIS SSKE 30ANSI SSKE 35JIS SSKE40DIN SSKE40JIS SSKE40ANSI SSKE45DIN/JIS SSKE 45ANSI SSKE50DIN/JIS SSKE50ANSI SSKE55JIS SSKE60DIN SSKE60JIS SSKE 60ANSI
SSKE P30T-I SSKE P30T-II SSKE P35T-I SSKEP35T-II SSKE P40T-I SSKE P40/1T-I SSKEP40T-II SSKE P40/1T-II SSKE P45T-I SSKE P45T-II SSKE P50T-I SSKE P50T-II SSKE P60T-I SSKE P60T-II
拉爪SSKE-KH
SSKE-KH 30DIN SSKE-KH 30ANSI SSKE-KH 40 DIN SSKE-KH40ANSI SSKE-KH 45DIN SSKE-A-KH50NSI SSKE-KH60DIN SSKE-KH 60ANSI
SSK 10 JBS-I SSK 10 JBS-II SSK15JBS-I SSK15JBS-II SSK15JBS-II SSK20JBS-I SSK20JBS-II SSK25JBS-1 SSK25JBS-II
拉爪SSKF
SSKF 30DIN SSKF 30JIS SSKF 30ANSI SSKF 40DIN SSKF40JIS SSKF40ANSI SSKF45DIN/JIS SSKF45ANSI SSKF50DIN/JIS SSKFANSI SSKF60DIN SSKF60JIS SSKF60ANSI SSKF P30T-I SSK P30T-II SSKF P40T-I SSKF P40/1T-1 SSKF P40/1T-II SSKF T45T-I SSKF P45T-II SSKF P50T-I SSKFP50T-II SSKF P60T-I SSKF P60T-11
拉爪SSKFI
型号SSKF1 40DIN SSKFI 40ANSI SSFI 50DIN SSKFI 50 ANSI
SSKFI P 40T-I SSKFI P 40T-II SSKFI P50T-I SSKFI P 50T-I SSKFI P50T-IIr
拉爪SSKV
应用
SSKV拉爪主要用于拉紧配有拉钉的长锥柄刀具，依照DIN,ANSI,MAS,JIS和ISO标准设计，允许快速自动换刀，驱动方式：机械，液压，电动或气动。
设计特点
SSKV拉爪分为六瓣，由一个弹簧环夹持，这样在进出刀时可以摆动，摩擦涂层可以保证恒定夹紧力。
些拉爪免维护。
牵孔螺栓允许拉划在Z轴的任何位置上定位，安装和拆卸过程中不需要特殊的工具。
SSKV 40DIN SSKV 40ANSI SSKV 50DIN SSKV 50ASI SSKV P40T-1 SSKV P40T-II SSKV P50T-I SSKV P50T-II
拉钉AZB
应用
拉钉用于连接刀柄、工件夹具和托盘，与SSK拉爪配套使用。
设计特点
AZB拉钉的尺寸，光洁度、硬度和强度值均符合DIN,ANSI,ISO,MAS和JIS标准。
AZB30/1 DIN AZB40 DIN AZB45DIN AZB50DIN AZB60/1 DIN AZB30 ISO-B AZB40 ISO40 ISO-B AZB45ISO-B AZB50ISO-B AZB60/1 ISO-B AZBP30T-I AZB-P30T-II AZBP35T-I AZB35T-II AZB40T-I AZB 40T-II AZBP45T-I AZB45T-II AZB P50T-I AZB50T-II AZBP55T-II AZBP55T-I AZB P60T-I AZB P60T-II
AZB 30JIS AZB 35JIS AZB40JIS AZB45JIS AZB50JIS AZB55JIS AZB60JIS
AZB 10JBS-I AZB 10JBS-II AZB 15JBS-1 AZB20JBS-1 AZB20JBS-II AZB-25JBS-1 AZB 25JBS-11拉爪Coromant Capto
Capto C4R Capto C5R Capto C6R Capto C8R
油缸HDZ
HDZ38-15 HDZ50-20 HDZ38-15 HDZ50-20
