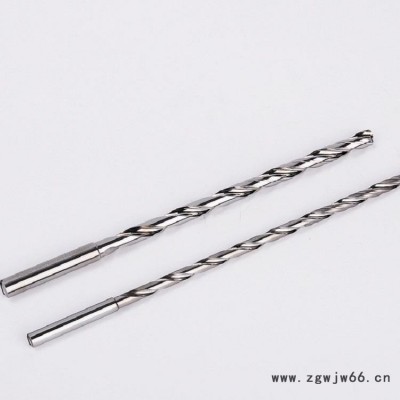

佛山加长深孔内冷钻头简介:
锐者精密工具有限公司可定制各种硬质合金和高速钢的阶梯钻头,并可根据客户需求定制加长、加粗、锥度、莫氏锥柄等的台阶钻头。并辅以超硬涂层,更耐用,加工孔壁光洁度高、孔径精度高等。
佛山加长深孔内冷钻头优势: 多年的数控刀具定制生产能力,加工台阶成型孔让您无忧的选择。
主营产品:加长深孔内冷钻头
加长深孔内冷钻头的设计细节
根据加长深孔内冷钻头的直径,外径4mm以下的钻头采用直线刃形,切削刃为直线;外周前角为负的设计,即使直径小也能确保工具的刚性、刃部强度、低切削阻力,这是两种刃形。外径4mm以上的钻头采用波纹状刃形具有广泛的切削槽设计,能够更好地排出切屑。根据加长深孔内冷钻头的直径,外径4mm以下的钻头采用直线刃形,切削刃为直线;外周前角为负的设计,即使直径小也能确保工具的刚性、刃部强度、低切削阻力,这是两种刃形。外径4mm以上的钻头采用波纹状刃形具有广泛的切削槽设计,能够更好地排出切屑。
(1)钝化处理:制造硬质合金工具时,其主切削刀尖有一定的毛刺。不去除的话刀尖会有缺口,这个缺口在切削时会加剧磨损,严重影响工具的寿命。通过主切削刃钝化,刀尖形成r形圆弧,降低掉块的概率,可以改善孔的表面品质。刀尖强化处理是将加长深孔内冷钻头的刀尖做成小圆弧r,分散切削阻力,消除刀尖和韧带上的细小锯齿,提高刀尖的刚性。目前常用的钝化方法有尼龙刷钝化法、钝化机强化法、悬浮钝化法,比较常用的是研磨机钝化法。钝化机强化法:一次将18根加长深孔内冷钻头安装在钝化机上,在其下桶中加入金刚石磨砂,然后将加长深孔内冷钻头插入金刚石磨砂中,自转公转,几分钟后使钻头刀尖均匀钝化。钝化量的大小与时间有密切的关系,通过严格控制钝化时间可以确保钝化量,控制和提高钻头的寿命。为了避免加长深孔内冷钻头的主切削刃过于锋利,需要对主切削刃进行负倒角。根据加工材料的不同,主切削刃的副倒角略有不同。钢部件负倒角值为0.06-0.08mm,铸铁为0.08-0.10mm,不锈钢为0.02-0.03mm,铝合金为0.01-0.015mm。负倒角钝化量用双镜头五轴测量仪直接测量。
(2)涂层处理:加长深孔内冷钻头刃部涂层处理的影响大,涂层后的耐磨损性增加,孔的表面品质提高,可以良好地改善断屑器和断屑器的排出而使用寿命是5-10倍。
服务地区:佛山
加长深孔内冷钻头的使用要注意点
加长深孔内冷钻头的使用要注意以下三个方面:1.选择正确的机床:加长深孔内冷钻头应用于数控机床加工时,要求选择的机床是功率大、钢性好,并且应保证刀尖跳动。而摇臂钻,铣等功率较小,主轴精度差的机床,容易导致加长深孔内冷钻头的早期崩损,应尽量避免。2.正确的钻孔工艺:(1)2刃钻头不得扩孔。(2)当入钻表面倾角>8-10度时,不可钻。<8-10度时,进给应减至正常的1/2-1/3;(3)当出钻表面倾角>5度时,进给应减至正常的1/2-1/3;(4)当钻交叉孔时,进给应减至正常的1/2-1/3;3.正确的冷却:(1)外冷应注意冷却的方向组合,形成上下梯次配置,并且尽可能减小与刀具的夹角。(2)内冷钻头应注意压力和流量,并应防止冷却液泄露影响冷却效果。
合金铣刀会遇到的一些常见问题
尺寸不够解决方法: 1.过度切削:减低切削时的深度及宽度 2.机器或固定具缺乏准度:修理机器及固定具 3.机器或固定具缺乏刚性:改变机器固定具或是切削设定 4.刃数太少:使用多刃端铣刀.铣刀的结构相对比较多,一般可以分为以下几种:1.整体式 刀体和刀齿制成一体。 2.整体焊齿式 刀齿用硬质合金或其他耐磨刀具材料制成,并钎焊在刀体上。 3.镶齿式 刀齿用机械夹固的方法紧固在刀体上。这种可换的刀齿可以是整体刀具材料的刀头,也可以是焊接刀具材料的刀头。刀头装在刀体上刃磨的铣刀称为体内刃磨式;刀头在夹具上单独刃磨的称为体外刃磨式。 4.可转位式 这种结构已广泛用于面铣刀、立铣刀和三面刃铣刀等。
加长深孔内冷钻头的钻速影响因素
1)地层沉积年代远,地层硬度高、不均质,部分层段研磨性高。燧石结核厚度在500m以上的自流井组,泥页岩,砂岩互层,砂泥岩致密,硬度高,须家河段为泥岩夹石英砂岩,硅质胶结,岩石硬度达7级;二叠系阳新统地层岩石可钻性级值为4.7~7.5,岩石软硬变化大,因高围压作用,二叠系灰岩硬度高出三叠系3倍以上,且央带燧石结核,煤及黄铁矿。 2)井眼不稳定。 川东高陡构造井的上部沙溪庙组一珍珠冲组地层(井深0~2500m),岩性主要是砂,泥、页岩互层。由于岩石水敏性强以及高陡构造的地应力联合作用,使井眼很容易失稳,井壁严重坍塌。为了平衡垮塌而提高钻井液密度.导致机械钻速大幅降低,如天东26井在沙溪庙组、自流井组地层钻井中钻井液密度提至1.35~1.63g/cm3,由高液柱压力产生的“压持效应”使机械钻速降至0.96m/h;二叠系的龙潭组、梁山组也极易垮塌。井眼 3)地层倾角大,地层倾角8~55。,更高达85。,容易发生地层自然造斜。 为了控制井斜往往采取轻压吊打的措施,从而大大降低了钻井速度。 4)地层压力系统复杂,从负压到异常高压相互交错,具有纵向上压力系统的多样性和横向上压力系统相对独立性。 碳酸盐岩气藏有裂缝性、孔隙性和裂缝一孔隙性3类产层。孔隙性气藏压力规律性较清楚,基本表现为常压,能实现平衡钻井,如川东石炭系、长兴生物礁等。而裂缝性气层压力依赖于地质运动的强弱及岩石本身的强度·规律性差,很难预测。钻井时按有裂缝存在而采用高密度钻井液钻进。导致过平衡影响机械钻速,井喷但采用低密度钻井液快速强钻,突遇裂缝井喷的风险很大。阳新组、长兴组两个高压产层,由于压力梯度高,岩石硬度大,并且地层深度深,钻井液密度通常为1.50g/cm3;(云安6井更高压力梯度达2.45MPa/hm,钻井液密度2.41g/cm3),致使钻速长期徘徊在1.00m/h左右。
