价格：
￥1000.00/台
品牌：施耐德
产地：韩国
起订：1台
EOCR-3BZ2系列产品
● 地和远程 ON-OFF 功能
● 内置 ZCT 无需连接外部 ZCT 即可实现接地故障保护
● 无需外部 CT 即可保护 高达 80A（限时）
● 可进行低频 (5Hz ~) 测量和保护

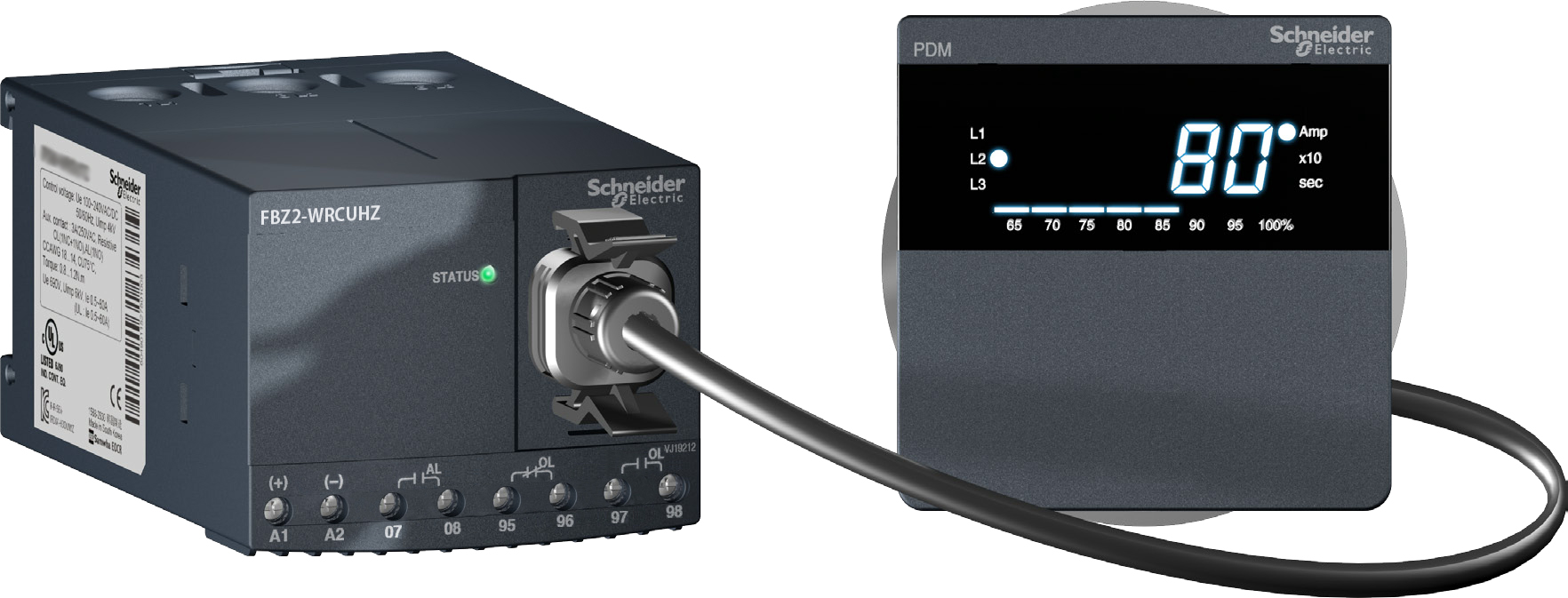

● iFBZ/FBZ2 in如果显示窗口 (PDM) 无操作（不超过偶数保护操作删除显示窗口和行为），其中一个显示 (PDM) 与所有产品兼容
● 通信能力：Modbus / RS-485 (i3BZ / iFBZ)
● 实时处理/高精度
● 保护功能：过流、欠流、缺 相、反相、接地故障、电流不平衡和启动和运行期间的制动功能。
● 采用先进技术的保护功能：热累积反时限保护（无需外接 CT 可达 32A）
● 过流运行特性：定时限、反时限、热积累反时限（无需外接 CT 可达 32A）功能设置
● 辅助功能：操作时间存储功能、3次操作原因存储功能（Fault History）、重启限制功能、Fail Safe功能。
● 增强的监控功能？远距离（400M）实时监控功能：三相电流和漏电流循环显示，运行原因显示和设置可
● 条形图显示功能：运行电流比设置电流
● 可进行三相和单相设置
● 内置 MCU（微控制器单元）
● 运行时没有任何电磁噪声异常（收发器） |
|
| |
  |
| |
| ◆ 保护 |
| |
| 保护项目 | 操作条件/设定范围 | 操作时间 | | 过电流 | 当大于设定电流的电流流过时
定时限：0.5~80A，反时限：0.5~32A
不允许与外部 CT 组合。 | 定时限：0.2~30秒可设置
反时限（In & th）：1~30 等级) | | 欠电流 | 负载运行电流低于设定的过电流值
0.5～80过电流设定值以下 | 定时限：可设置1~30秒（即使选择反时限也可定时运行） | | 缺相 | 当三相电流中电流偏差大于 85% 时运行。
可设置运行状态。 | 0.5～5秒可设定 | | 反相 | 当输入的相序反转时。可设置运行状态 | 0.15 秒内 | | 失速 | 启动时，持续输入高于设定电流的电流，
仅在启动时施加。设为过电流 (oc) 设定值的倍数。
2~8次，可在oc×Stall≤250A条件下设置 | D-Time 结束后 0.5 秒内 D-
Time : 设置为 0 时无操作 | | 堵转 | 运行中因负载急剧增加而流过超过设定电流的电流时。仅在运行时适用。设置为过电流设定值的倍数。
1.5～8次，oc×Jam≤250A。 | 可设置为 0.2 至 10 秒
即使选择反时限也可进行定时操作 | | 电流不平衡 | 若相间电流不平衡率大于设定值，可设置10~50%
不平衡率=（相电流-相电流)/相电流× | 可设置1到10秒 | | 接地故障电流 | 当接地故障电流高于设定的接地故障电流时。
0.03~10A可设定 | 0.1～10秒可设定 |
|
| |
| ◆ 额定规格 |
| |
| 型号名称 | EOCR-i3BZ/iFBZ（新增Modbus RS485通讯功能）、EOCR-3BZ2/FBZ2 | | 过电流 | 额定电流调节范围（A） | 定时限：0.5~80A（1款）。 | | 反时限/蓄热反时限：0.5~32A*1) | | 不能与外部 CT 组合使用 | | 欠电流 | 额定电流调节范围（A） | 0.5A到低于过流设定值或 oFF（未应用时） | | 接地故障电流 | | 关闭，0.03 至 10 A | | 操作时间特性 | | 定时限/反时限/过热反时限 | | 时间设定 | 过流/确定启动延迟时间 D-Time | 0-200 秒 | | 过流/确定启动时间 O-Time | 0.2 到 30 秒 | | 反时限（蓄热反时限） | 1~30等级 | | 接地故障电流/操作延迟时间 (Edt) | 0-30 秒 | | 接地故障电流/操作时间 (Et) | 0.1 到 10 秒 | | 自动返回时间 | 0.5秒至20分钟（20n）——手动立即返回（Hr）/电动返回（Er） | | 控制电源 | 电压 | 100~240VAC(-15%, +10%, 自由电压), 24VAC/DC(-15%, +10%) | | 频率 | 50/60Hz | | 能量消耗 | 7VA以下 | | 输出触点 | 容量 | 3A/250VAC阻性负载 | | 配置 | 过电流：1a1b，接地故障电流（AL）：1a | | 显示功能 | 7 段 LED | 三相电流显示、跳闸原因显示、设定值及设定项目显示 | | 条状图 | 实际负载率显示（65~） | | 通讯功能（i3BZ/iFBZ） | | Modbus/RS-485 | | 安装方法 | | 面板内置型：EOCR-i3BZ/3BZ2， 面板安装型：EOCR-iFBZ/FBZ2 | | 绝缘电阻 | 电路与外壳之间 | DC 500V 10MΩ 以上 | | 耐压强度 | 电路与外壳之间 | 2KV, 50/60Hz , 1 分钟 | | 输出接点间 | 1kV，50/60Hz，1 分钟 | | 线路间 | 1.5kV，50/60Hz，1 分钟 | | 静电放电抗干扰 | IEC61000-4-2 | 3级：空气放电：±8kV，接触放电：±6kV | | 射频电磁场抗干扰 | IEC61000-4-3 | 级别 3 : 10V/m, 80~1000MHz | | 射频场感应的传导抗干扰 | IEC61000-4-6 | 级别 3 : 10V, 0.15~80MHz | | 电快速瞬变脉冲群抗干扰 | IEC61000-4-4 | 级别 3：±2kV，1 分钟 | | 浪涌冲击抗干扰 | IEC61000-4-5 | 3级：1.2×50μs，±2kV（0 °、90 °、180 °、270 °） | | 1MHz 突发干扰 | IEC61000-6-12 | 3级：2.5KV，1MHz | | 排放 | CISPR11 | A 类（传导和辐射） | | 使用环境 | 温度 | 保存 | -40℃~+85℃ | | | | 运行 | -20℃~+60℃ | | | 湿度 | | 30 至 85% RH（无冷凝） | | 尺寸 | 窗口式 贯穿式 | 70W×56. 3H×108.1D | | 重量 | | EOCR-i3BZ：295g，EOCR-iFBZ：280g | | | | EOCR-3BZ2：292g，EOCR-FBZ2：276g | | | PDM（基于3M电缆） | 125g（120g） | | *1) 3BZ2/FBZ2 不具备反向蓄热功能 |
|
旧的 EOCR | 新的 EOCR |

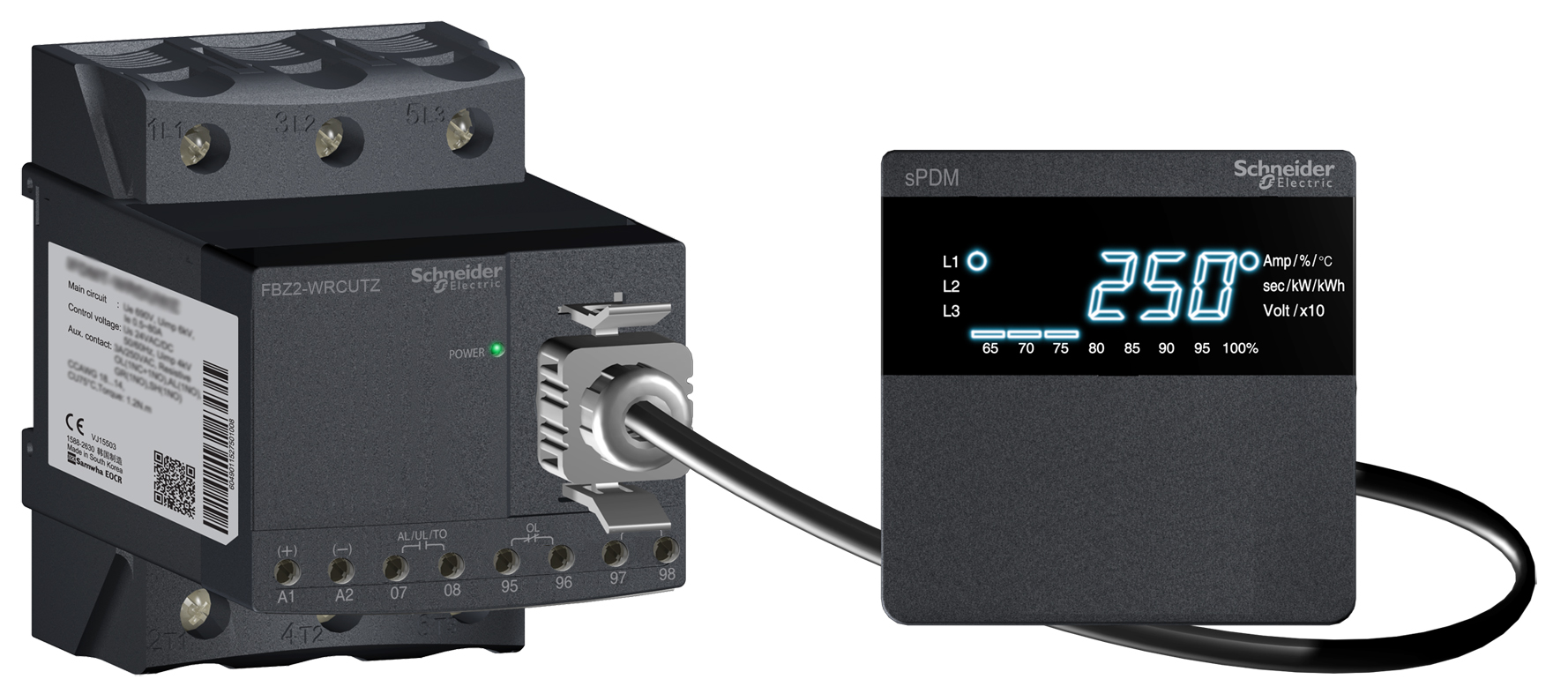

FBZ2-WABH | FBZ2-WRABHZ |
FBZ2-WRA | FBZ2-WRAZ （过时） |
FBZ2-WAUH | FBZ2-WAUHZ |
FBZ2-WRAUT | FBZ2-WRAUTZ |
FBZ2-WRCBH | FBZ2-WRCBHZ |
FBZ2-WRC | FBZ2-WRCZ |
FBZ2-WRCUH | FBZ2-WRCUHZ |
FBZ2-WRCUT | FBZ2-WRCUTZ |
EOCR-3BZ2系列（电子过流继电器）
3BZ2-WRABHL / 3BZ2-WRAL
3BZ2-WRAUHL / 3BZ2-WRAUTL
3BZ2-WRCBHL / 3BZ2-WRCL
3BZ2-WRCUHL / 3BZ2-WRCUTL
EOCR-FBZ2系列（电子过流继电器）
FBZ2-WRABHL / FBZ2-WRAL
FBZ2-WRAUHL / FBZ2-WRAUTL
FBZ2-WRCBHL / FBZ2-WRCL
FBZ2-WRCUHL / FBZ2-WRCUTL
EOCR电缆
CABLE-RJ45-00H (0.5M)
CABLE-RJ45-001 (1.0M)
CABLE-RJ45-01H (1.5M)
CABLE-RJ45-002 (2M)
电缆-RJ45-003 (3M)
