品牌：美威金属材料
品名：冷作模具钢
材质：D2
起订：1千克
供应：1000000千克
| 品名 | 冷作模具钢 |
|---|---|
| 材质 | D2 |
| 产地/厂家 | 美国芬可乐 |
| 仓库所在城市 | 东莞 |
| 仓库 | 美威库 |
| 仓库地址 | 东莞市长安镇沙头 |
| 仓库电话 | 0769-81556506 |
| 质量等级 | 协议品(不受理质量异议） |
| 加工服务 | 其他加工服务 |
| 配送服务 | 可配送到厂 |
| 货物销售类型 | 现货 |
| 用途 | 用于制造截面大、形状复杂、经受冲击力大、要求耐磨性高的冷作模具等。 |

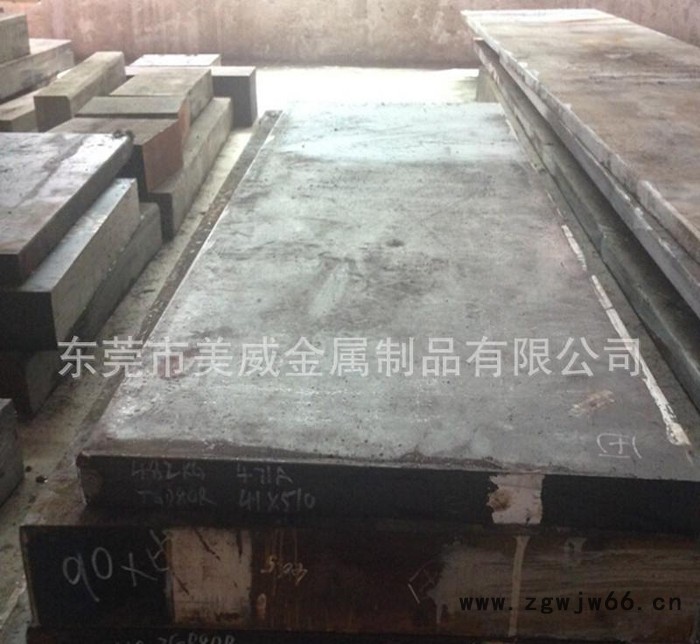

| 产品表面描述 | 毛料，光板，精板 |
| 规格 | Φ21-130,Φ80-120,Φ90-220,Φ100-300,Φ21,φ38,φ45,φ75,φ90,Φ140,Φ195,Φ220,205,255,405,505（mm） |
| 品牌 | 美国芬可乐 |
D2模具钢 D2模具钢高耐磨、微变形冷作模具钢，风硬工具钢，含碳量高达1.5%，含铬量高喧11.5%，经热处理硬度可达60HRC。D2钢可用来制造截面大、形状复杂、经受冲击力大、要求耐磨性高的冷作模具钢，如硅钢片冲模、冷切剪刀、切边模等。 特性 高耐磨性,可真空热处理至HRC60°-62°,加工性能优。 用途 用于五金冲压模,拉伸模,不锈钢片冲裁模,高硬度冲裁模,剪切刀模,搓丝模,五金零件制作,机械制造等。 化学成份 碳C：1.40~1.60硅Si：0.30~0.50 锰Mn：0.30~0.50 铬Cr：11.0~13.0 钒V：0.80 钼Mo：0.70~1.20 热处理工艺 去应力退火 工件粗加工后，加热至600~650℃，保温2h，随炉冷却到500℃，出炉空冷。 淬火 工件缓慢升温到600℃，保温20min进行**次预热，均温后升至850℃，再保温30min进行第二次预热**升温到1020~1040℃，保温25~40min，出炉空冷。 回火：淬火后应立即回火，并回火至少两次，每次保温时间不低于2h 注意：淬火后应及时回火，防止开裂，并要防止表面脱碳，量规及高精度模具应进行深冷处理（-70℃），并采用高温回火，减少工件变形，高温回火温度500~560℃，硬度大于58HRC 硬度：退火,≤255HB,压痕直径≥3.8mm；淬火,≥59HRC 热处理规范及金相组织： 热处理规范：淬火,820±15℃预热，1000±6℃(盐浴)或1010±6℃(炉控气氛)加热,保温10～20min,空冷，200±6℃回火。 出厂状态 退火至HB255
钢材：
经营板材厚度8MM- 300MM，圆棒直径3.2-320MM 规格 齐全
模具钢、高速钢、钛合金、 弹簧钢 、轴承钢、不锈钢 、冷拉钢材等金属材料。坚持;诚信**、客户 ******" 的原则为广大客户 提供**的服务。 |
【服务承诺】相同的产品，价格更廉，相同的价格,质量更优，相同的质量，服务更好， 质量保证，送货及时！ |
|
市场瞬息万变, 具体价格请以当日电询为准
|
模具钢材毛料公差范围：
模具钢材机轧板厚度(圆钢）：+0.0mm ~ +1.5mm;
模具钢材锻打板厚度（圆钢）：+1.5mm~ +5mm;
加工：

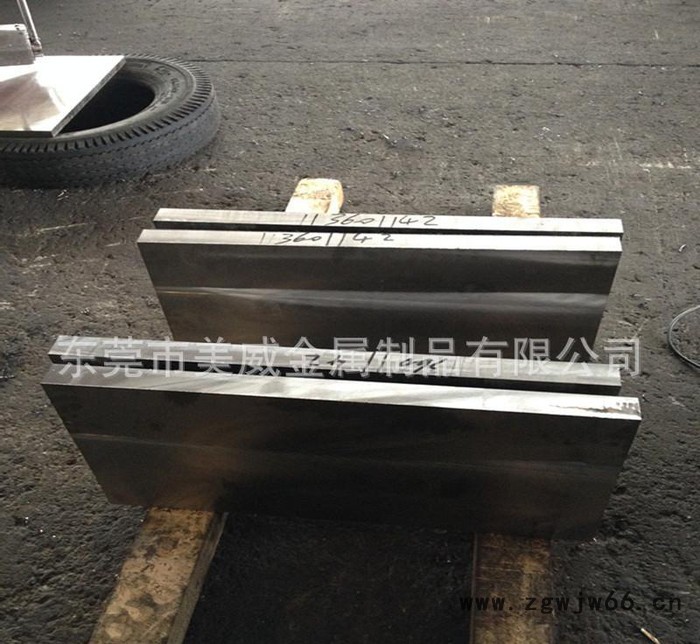

光板：公差：+0.5MM ~ -0.5MMmm(铣四面、研磨二面)，
精板：公差：+0.05MM ~ -0.05mm (研磨六面)。
加工日期：1—2个工作日（如有特殊要求，订货时请说明）
包装：精包 / 纤维缠绕包装，油纸包装。
|
