品牌：郑州川宝机械设备有限公司
品牌：川宝
加工定制：是
起订：1台
供应：5台
| 品牌 | 川宝 |
|---|---|
| 加工定制 | 是 |
| 规格 | 3.0 |

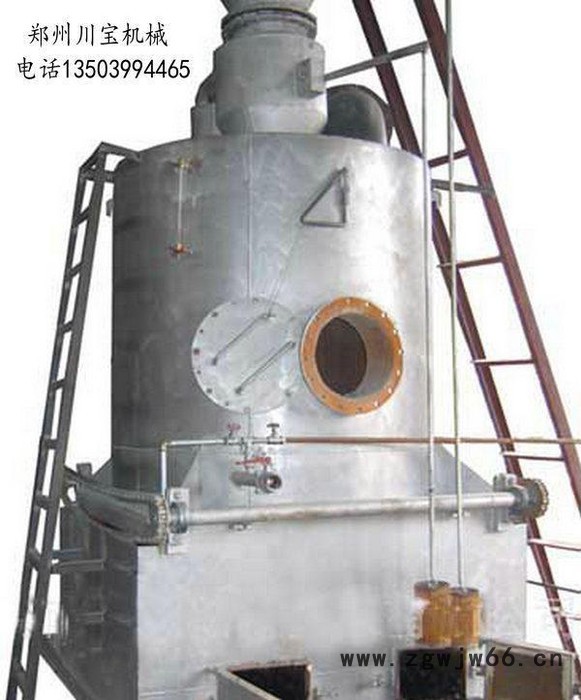

煤气发生炉是为机械、冶金、建材、轻工、化工、耐材，锅炉等行业热加工车间提供混合发生炉煤气的设备。煤气发生炉配备单斗提升上煤机，采用双密封钟罩加煤箱自动加煤，利用湿式灰盘自动出渣。炉篦传动机械全部设计在炉体外，运行可靠，便于安装维修。发生炉水套和汽包系低承压设备，均经过设计强度计算，对制造要求严格，产品出厂前进行周密检验，确保质量，发生炉生产的蒸汽供给炉底鼓风和炉顶探火孔汽封使用，在生产中不需外来补充蒸汽，以减少热能消耗。

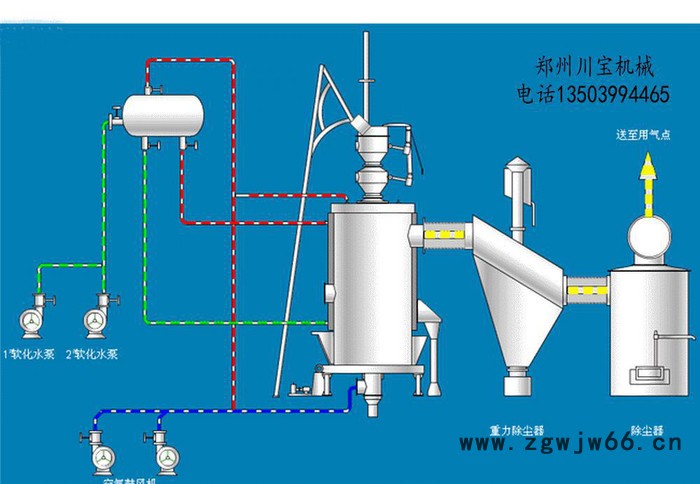

单段式煤气发生炉(灰盘式煤气发生炉)为连续制气的全水套结构，来自鼓风机的空气与炉体自产0.29MPa的蒸汽混合成饱和空气作为气化剂，经止回阀通过煤气炉底部进入煤气炉内；块煤经过破碎、筛选，粒度20-50mm，或50-100mm，由煤气炉内产品的煤气经过重力除尘器、旋风除尘器除尘后，通过煤气管道输送至用户。
单段煤气发生炉技术参数:
型号 | HJHTI-1.0 | HJHTI-1.5 | HJHTI-2.0 | HJHTI-2.4 | HJHTI-2.6 | HJHTI-3.0 | HJHTI-3.2 |
炉膛内径（mm） | 1000 | 1500 | 2000 | 2400 | 2600 | 3000 | 3200 |
炉膛截面积（m2） | 0.785 | 1.77 | 3.14 | 4.52 | 5.31 | 7.07 | 8.04 |
水套受热面积（m2） | 6.84 | 10.37 | 17.84 | 24.66 | 31.68 | 32.04 | 34.18 |
适用煤种 | 不粘接或弱粘接无烟煤、烟煤或焦炭。煤质应符合GB-9143要求 | ||||||
煤的粒度（mm） | 13～25 | 13～25、25～50 | |||||
耗煤量（kg/h） | 125～180 | 280～400 | 500～720 | 720～1040 | 850～1200 | 1500～2000 | 1800～2500 |
气化剂 | 空气+水蒸汽 | ||||||
空气消耗量 | 1.5～2.5 | 1.5～2.5 | 1.5～2.5 | 1.5～2.5 | 1.5～2.5 | 1.5～2.5 | 1.5～2.5 |
蒸汽消耗量 | 0.3～0.5 | 0.3～0.5 | 0.3～0.5 | 0.3～0.5 | 0.3～0.5 | 0.3～0.5 | 0.3～0.5 |
煤气产量（Nm3/h) | 450～650 | 980～1400 | 1750～2500 | 2500～3600 | 3000～4300 | 5000～6000 | 5500～7500 |
煤气热值（KJ/m3) | 5020～6060 | 5020～6060 | 5020～6060 | 5020～6060 | 5020～6060 | 5020～6060 | 5020～6060 |
煤气出口压力(Pa） | <950 | <980 | <980 | <980 | <1500 | <1500 | <1500 |
煤气出口温度（℃） | 400～550 | 400～550 | 400～550 | 400～550 | 400～550 | 400～550 | 400～550 |
**大炉底鼓风压力（KPa） | 2000 | 2450 | 3500 | 3500 | 4500 | 6000 | 6500 |
饱和空气温度（℃） | 50～65 | 50～65 | 50～65 | 50～65 | 50～65 | 50～65 | 50～65 |
探火孔汽封压力（Pa) | <294 | <294 | <294 | <294 | <294 | <294 | <294 |
水套蒸汽产量（kg/h） | 150～200 | 250～300 | 300～350 | 450～500 | 500～550 | 500～600 | 550～650 |
水套蒸汽压力（Pa） | <294 | <294 | <294 | <294 | <294 | <294 | <294 |
加煤方式 | 钟罩加煤、机械加煤 | ||||||
灰盘**大转速（r/h） | 2.87 | 2.76 | 2.23 | 2 | 1.7 | 1.7 | 1.7 |
灰盘传动电机功率（kw） | 3 | 3 | 4 | 4 | 4 | 5.5 | 5.5 |
煤斗提升电机功率（kw) | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | 3 | 3 |
|
| ||||||
