品牌：隆泰
类型：电熔锆刚玉砖
起订：10000吨
供应：10000吨
发货：10天内
| 类型 | 电熔锆刚玉砖 |
|---|
淄博隆泰窑业科技有限公司是一家集硅酸盐泡花碱（水玻璃）窑炉www.zbltyy.com.cn、陶瓷熔块窑炉、微晶玻璃（粒料）窑炉、玻璃窑炉、玻璃坩埚窑炉工程、各类耐火材料、窑炉配套设备、玻璃机械、煤气发生炉工程、换热工程、各类能源燃烧应用工程、自动控制工程多个门类于一体的多学科、多专业高科技公司。 拥有雄厚的实力，建造生产高质量的产品，您的满意是我们最大的动力。

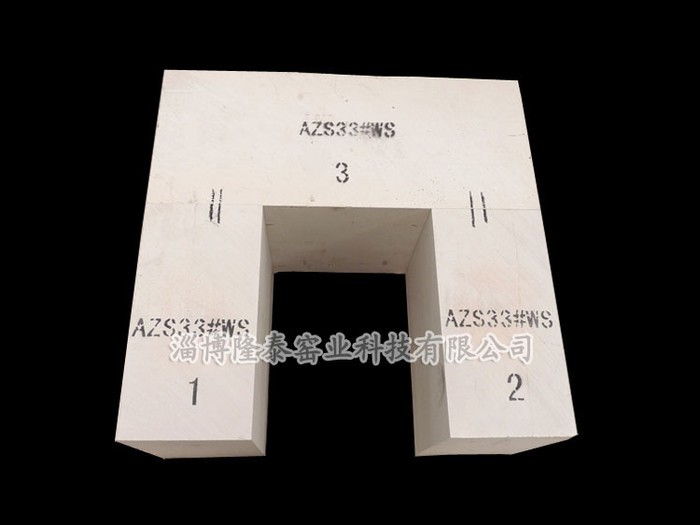

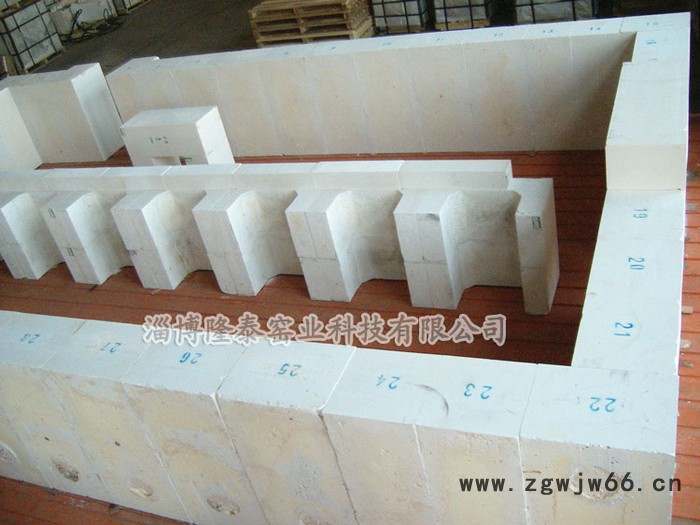

供应各种规格电熔锆刚玉砖 普通浇铸 无缩
电熔锆刚玉砖是将原料完全熔融后浇铸在铸模中，经冷却、凝固而制成的。此产品在冷凝过程中体积收缩造成的缩孔是使用时应特别注意的事项。电熔锆刚玉砖的浇铸方式为普通浇铸、倾斜浇铸、无缩孔浇铸和准无缩孔浇铸。AZS产品的不同浇铸方式可满足陶瓷熔块窑炉、泡花碱窑炉、玻璃窑炉各种部位的使用要求。
它耐冲刷，抗腐蚀，使用寿命长，目前使用的一般都是-----电熔氧化法浇注成型。
有关理化指标，如下表所示：
项 目 | 单 位 | 性 能指 标 | |||||||||
AZS—33 | AZS—36 | AZS—41 | |||||||||
Y | H | Y | H | Y | H | ||||||
Al2O3 |
| % | 余 量 | ||||||||
ZrO2 | ≥ | 32 | 35 | 40 | |||||||
SiO2 | ≤ | 16 | 17 | 13.5 | 14.5 | 13 | 14 | ||||
Na2O | 1.5 | 1.4 | 1.3 | ||||||||
Fe2O3+TiO2+CaO+MgO +Na2O+K2O+B2O3 | 2.5 | 3.0 | 2.5 | 3.0 | 2.5 | 3.0 | |||||
玻璃相渗出温度 | ≥ | ℃ | 1400 | 1080 | 1400 | 1100 | 1400 | 1150 | |||
热膨胀率% | 1000℃ | 0.8 | |||||||||
1500℃ | 0.8 | ||||||||||
常温耐压强度，Mpa | 350 | ||||||||||
体积密度g/cm3 | PT、QX | ≥ | ㎏/dm3 | 3.40 | 3.30 | 3.45 | 3.4 | 3.55 | 3.50 | ||
MS | 3.50 | 3.45 | 3.60 | 3.55 | 3.70 | 3.65 | |||||
WS | 3.60 | 3.55 | 3.70 | 3.65 | 3.80 | 3.75 | |||||
真密度，g/cm3 | 3.8-3.9 | ||||||||||
晶相组成% | 项目 | 斜锆石 | α-刚玉 | 玻璃相 | |||||||
AZS—33 | 32 | 47 | 21 | ||||||||
AZS—41 | 40 | 43 | 17 | ||||||||
用 途 | PT、QX | ZWS | WS | ||||||||
PT:通常的浇注方法，制品的缩孔位于铸口的下部，多用于熔化池的上部结构等侵蚀不严重的部位。QX：采用倾斜浇注方法，制品的缩孔偏置于下端部，主要用做池壁砖。 | 类似于无缩孔浇注，基本上切除了所铸造砖缩孔部分，主要用做池壁砖。 | 切除了铸造砖的缩孔部分的无缩孔制品，主要用于做流夜洞、流口、窑坎、池壁拐角、铺面等侵蚀严重的部位。 | |||||||||
泡花碱炉、熔块炉、玻璃炉、等其他窑炉 | |||||||||||
注：适用于单重大于50㎏的制品 | |||||||||||
