材质：铸铁
规格：3D-SY64/125
起订：1台
供应：1000台
发货：7天内
| 材质 | 铸铁 |
|---|---|
| 规格 | 3D-SY64/125 |
| 驱动方式 | 电动 |
| 体积 | 1450x780x880 |
| 性能 | 防爆 |
| 压力 | 125 |
| 原理 | 柱塞泵 |
| 重量 | 180 |
| 泵轴位置 | 卧式 |
| 叶轮吸入方式 | 双吸式 |
| 品牌 | 四川思凯达 |
| 型号 | 3D-SY64/125 |
一 、 用 途
3D-SY系列超高压泵，可满足各种容器、管道、阀门作水压试验及爆破试验，试验压力均可在常压升到额定排出压力。泵的输送介质一般为乳化液，也可用防锈水及粘度与乳化液相近的中性油品，其温度为5～60℃ 。
二、技术参数
型号 | 流量 | 额定压力（MPa） | 泵速(min-1) | 电机功率 （KW) | 外形尺寸（长X宽X高） | 重量 |
3D-SY80/100 | 80 | 100 | 225 | 4 | 1450x780x880 | 180 |
3D-SY64/125 | 64 | 125 | ||||
3D-SY50/160 | 50 | 160 | ||||
3D-SY36/200 | 36 | 200 | ||||
3D-SY122/100 | 122 | 100 | 150 | 5.5 | 1690x675x1000 | 630 |
3D-SY84.7/125 | 84.7 | 125 | ||||
3D-SY68.7/160 | 68.7 | 160 | ||||
3D-SY54/200 | 54 | 200 | ||||
3D-SY230/200 | 230 | 200 | 108 | 15 | 1800x1500x880 | 950 |
3D-SY180/250 | 180 | 250 | ||||
3D-SY140/300 | 140 | 300 | 88 | |||
3D-SY105/400 | 105 | 400 |
三、主要结构和工作原理

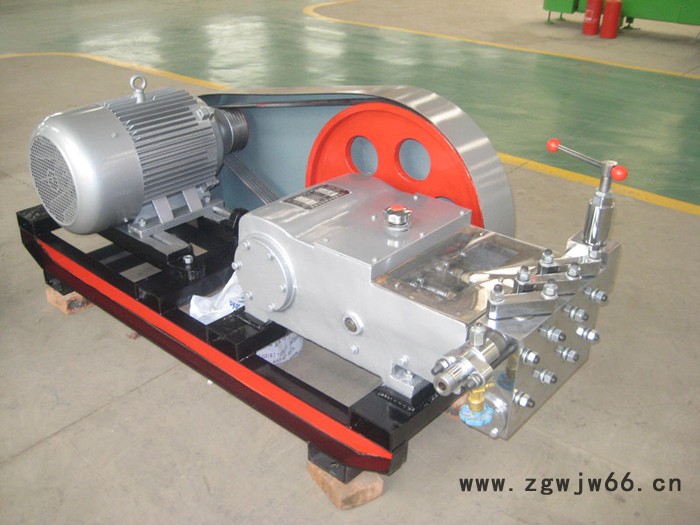

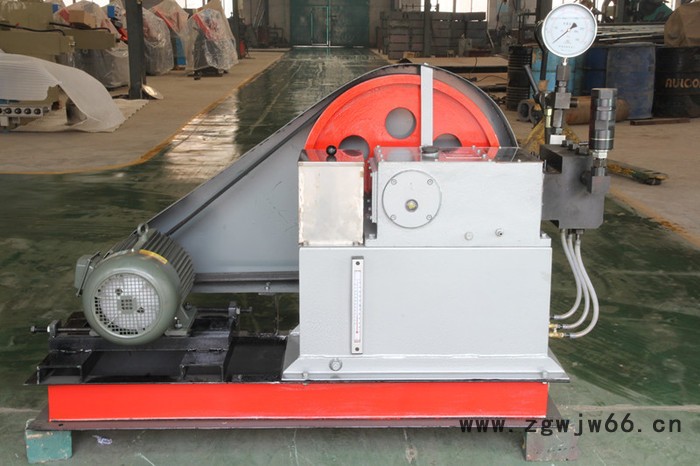

本泵为卧式三柱塞泵，由电动机、皮带轮、机架、泵头和底座等组成。
1、机架
机架由机身、曲轴、连杆、十字头等组成 。电动机通过三角皮带轮进行减速，并通过曲柄连杆机构将旋转运动转变为十字头的往复直线运动。
机身是一箱形结构的铸铁件，前端镗有三个安装孔，以保证柱塞与十字头的同轴度，机身后端开有一个长方形孔，便于十字头、连杆等零件的装拆。
曲轴为整体式三曲拐。连杆大头处为剖分式结构，配有标准的175柴油机连杆轴瓦，连杆小头配有铜轴瓦与十字头销连接。
十字头为圆筒形结构，与十字头销配合孔两端面装有弹性挡圈，防止十字头销轴向移动，十字头与柱塞联接采用中间球面结构，能保证柱塞自动定位。
2、 泵头
泵头由泵体、吸入阀、排出阀、柱塞副等零件组成。泵体固定在机身上，由十字头带动柱塞在泵体内往复运动，使泵体内的工作容积产生周期性变化。当柱塞为吸入行程时，泵体内容积增大，排出阀关闭，形成局部真空，工作介质在大气压下，由吸入阀进入泵体；反之，吸入阀关闭，工作介质由排出阀输出，经过单向阀，由外接管路输送到被试器件内，直至达到所需压力。
另外，在泵头右端的单向阀上装有目测压力表，以监视泵的排出压力。
在泵头的左端装有安全阀，在系统超载时起保护作用。安全阀的起跳压力在出厂时已调校好，用户不得任意调动。
四 、 使用方法及注意事项
1、 使用方法
a、 减速箱内加足润滑油，使油面达到油标上刻线高度，润滑油为N68号机械油（相当于旧牌号50号机械油）。柱塞箱内加入N46号机械油（相当于旧牌号30号机械油），油面达到柱塞中心高度。
b、 检查各传动部份的连接螺栓有无松动现象。
c、 检查水箱内是否装足常温输送介质。介面应达水标上限。
d、 扳动皮带轮数转，检查整机运转过程中，机构有无卡阻或碰撞，同时检查密封压紧螺母有无松动现象。
e、 将被试器件与本系统连接好。
f、 打开手动卸荷阀，起动泵进行常压运转数分钟，待运转正常后，关闭卸荷阀，使系统开始升压。
g、当系统压力升至所需压力后，停机, 系统进行保压试验。
2、 注意事项
a、压力表的量程不应低于试验压力的1.5倍，按照国家相关要求，敬请用户在使用前检验所配压力表。
b、 严格按照操作过程的要求执行。
c、对试压容器在升压之前，必须排尽被试容器中的气体。
d、 在升压试验中，不应超过本泵的额定工作压力。
e、泵和管路应装在有防护设备的房间里。
f、严禁在高压下装拆附件和检修，必须停机卸荷后进行。
g、泵在运行过程中，若有异常，应立即停机，待排除后，方可运行。
五、泵在运转中的检查工作
1、曲轴箱的温度不得超过70℃，并不应有异常的噪音和激烈的振动等不正常现象发生。
2、检查各轴承，柱塞等处的温度和润滑油面高度。
3、检查高压泵排出压力是否良好。
4、检查柱塞密封，避免柱塞和密封圈摩擦过剧而引起温度急剧升高。当发现柱塞与密封圈处温度过高时，应停止升压，并常压运转，待柱塞与密封圈跑合后方可升压；当发现柱塞与密封圈处渗漏严重，压力升不上去时，应更换已磨损的密封圈。
六、 一般故障及排除方法
项目 | 故障名称 | 产生原因 | 排除方法 |
1 | 泵出口压力达不到要求 | 1.泵的吸入阀或排出阀泄漏。 2.安全阀泄漏。 3.管路联接处渗漏。 | 1.研磨或更换已失灵的阀组。 2.重新调整或更换阀芯、阀座 3.检修渗漏处 |
2 | 柱塞温度过高 | 1.密封压得过紧。 2.介质未进入泵体。 | 1.调整密封压紧螺母。 2.清洗研磨吸入阀或排出阀。 |
3 | 泵运转有撞击声 | 1.连杆螺母松动。 2.连杆轴瓦、小头轴瓦磨损间歇过大。 3.运动机构其它零件松动。 4.轴承精度降低。 5.润滑油不足。 | 1.扳紧连杆螺母。 2.调整或更换。 3.调整松动零件。 4.更换新轴承。 5.添加同种润滑油或换合适的润滑油。 |
4 | 泵压力降得太快 | 各连接接头泄漏 | 拧紧连接接头 |
七、维护和保养
1、润滑油在泵初运转一个月后应更换一次，以后每半年定期换油，同时清洗曲轴箱。
2、润滑油及水箱中的试压介质必须保持清洁，不允许有污物和其它杂物。
3、停车超过一周的泵，应在每周常压下运转一次，每次运转时间不少于5分钟。
4、高压泵长期停用时，泵内存液应全部排除，同时将全部零件清洗干净，涂上防锈油。
