加工定制：是
类型：孔板流量计
起订：1台
供应：500台
| 加工定制 | 是 |
|---|---|
| 类型 | 孔板流量计 |
| 测量范围 | 0.25≤β≤0.90（m3/h） |
| 精度等级 | 0.5级 |
| 公称通径 | 15 ≤D≤ 600 mm（mm） |
| 适用介质 | 液体 气体 |
| 工作压力 | PN≤16MPa（MPa） |
| 工作温度 | 850℃（℃） |
| 品牌 | 横川 |
| 型号 | HC-LG |
30年专注仪器仪表行业，支持OEM加工
常规型号规格均有现货，其他非标可定制，欢迎选购
有任何关于孔板流量计的问题，欢迎咨询
其他问题可咨询电话：黄15861727765
1.管道尺寸：15 ≤D≤ 600 mm(超出此范围可特殊订货)
2.公称压力：PN≤16MPa(超出此范围可特殊订货)
3．孔径比：0.25≤β≤0.90
4．雷诺数范围：当0.25≤β≤0.90时，200≤ReD≥10 7
5．精度：0.5级
结构形式

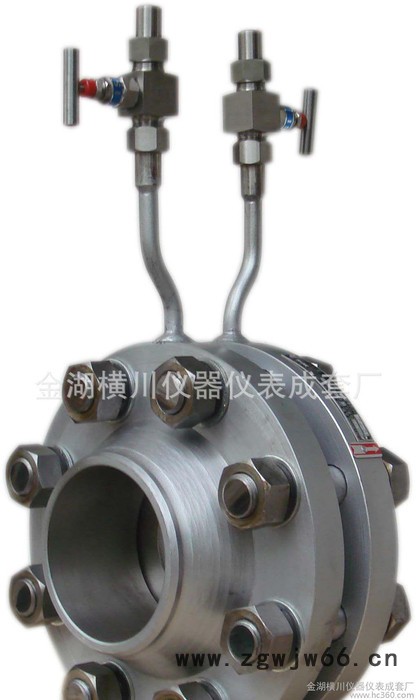

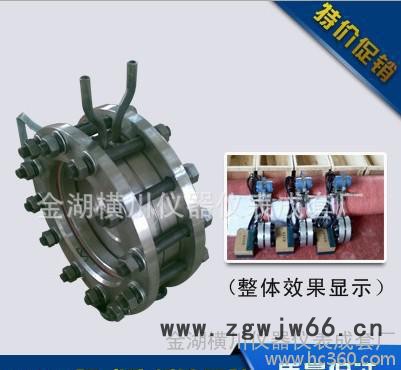

平衡孔板流量计采用法兰取压方式，见图1、图2
选型表
| HC-LG | 节流装置（孔板流量计） | |||||||||
| 代号 | 按其结构特征的两大基本分类 | |||||||||
| K | 孔板 | |||||||||
| P | 喷嘴等 | |||||||||
代号 | 公称压力（105Pa） | |||||||||
2.5 | 2.5 | |||||||||
10 | 10 | |||||||||
16 | 16 | |||||||||
25 | 25 | |||||||||
64 | 64 | |||||||||
100 | 100 | |||||||||
200 | 200 | |||||||||
代号 | 口径（mm） | |||||||||
| 10～1600 | 10～1600mm | |||||||||
代号 | 按其结构形式细分 | |||||||||
H | 标准孔板（环室） | |||||||||
Y | 标准孔板（法兰） | |||||||||
K | 标准孔板（钻孔） | |||||||||
I | ISA 1932喷嘴 | |||||||||
L | 长径喷嘴 | |||||||||
W | 文丘利喷嘴 | |||||||||
G | 经典文丘利管 | |||||||||
| S | 双重孔板 | |||||||||
Q | 圆缺孔板 | |||||||||
Z | 锥形入口孔板 | |||||||||
R | 1/4圆孔板 | |||||||||
P | 偏心孔板 | |||||||||
N | 整体（内藏）孔板 | |||||||||
X | 楔形孔板 | |||||||||
T | 不在上述之列的特殊节流装置 | |||||||||
代号 | 介质 | |||||||||
1 | 液体 | |||||||||
2 | 气体 | |||||||||
3 | 蒸汽 | |||||||||
4 | 高温液体 | |||||||||
代号 | 补偿形式 | |||||||||
N | 不带压力、温度补偿 | |||||||||
P | 带压力补偿输出 | |||||||||
T | 带温度补偿输出 | |||||||||
Q | 带压力、温度补偿输出 | |||||||||
代号 | 变送器差压量程范围 | |||||||||
0 | 微差压量程 | |||||||||
1 | 低差压量程 | |||||||||
2 | 中差压量程 | |||||||||
3 | 高差压量程 | |||||||||
代号 | 是否带现场显示 | |||||||||
W | 节流装置传感器 | |||||||||
X | 智能节流装置（流量计） | |||||||||
代号 | 供电方式 | |||||||||
0 | 外接+24VDC供电 | |||||||||
1 | 3.6V电池供 | |||||||||
