测量范围：0-100000m3/h
工作压力：中压式
起订：1件
供应：1000件
| 测量范围 | 0-100000m3/h |
|---|---|
| 工作压力 | 中压式 |
| 公称通径 | 350~1200mm |
| 精度等级 | A级 |
| 类型 | 差压式流量计 |
| 适用介质 | 蒸汽,液体,气体 |
| 品牌 | 河北沧州宏业 |
| 型号 | LG系列 |
| 加工定制 | 是 |
| 厂家(产地) | 河北省泊头市南仓街461号 |

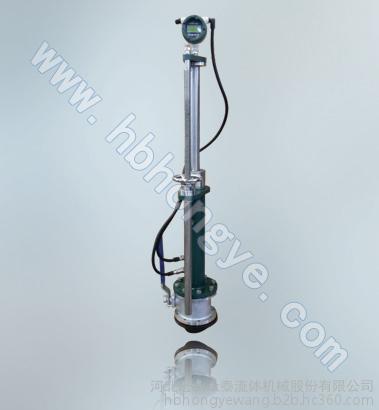

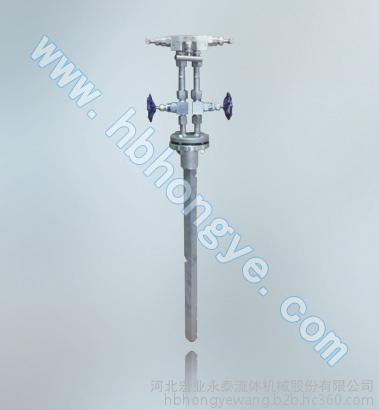

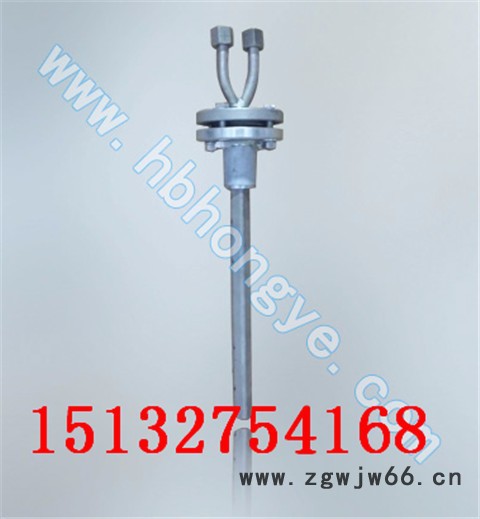

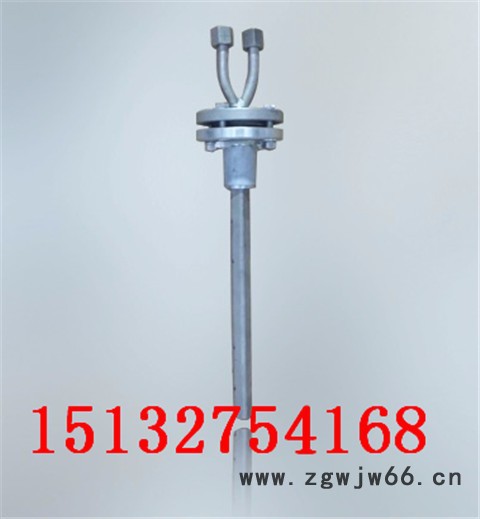

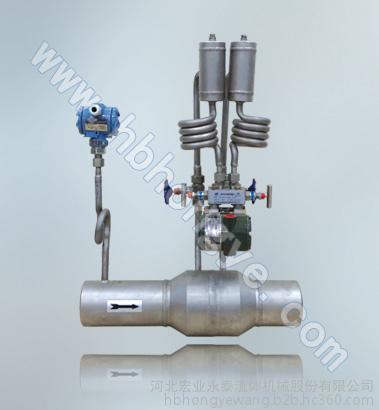

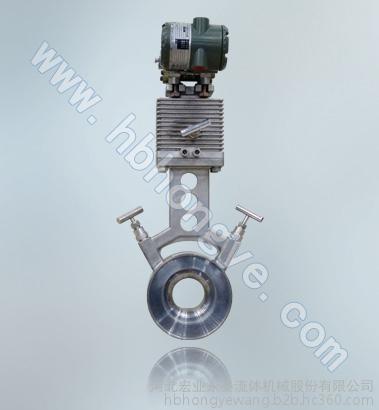

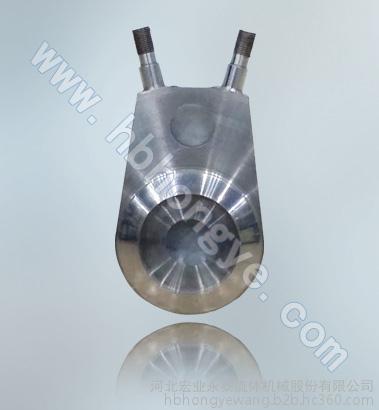

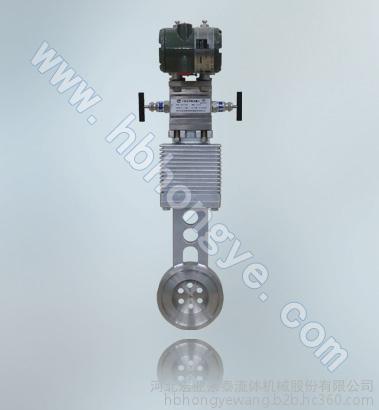

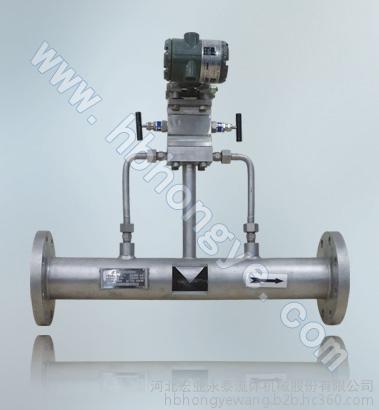

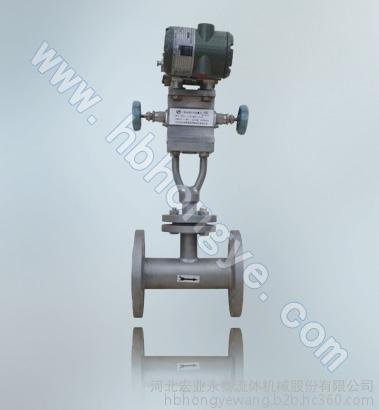

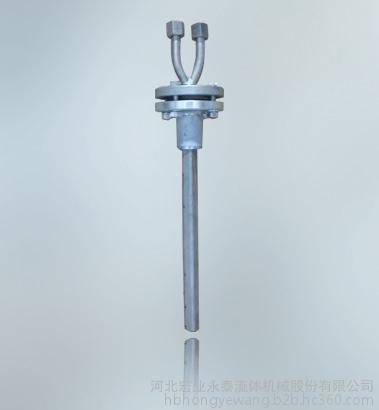

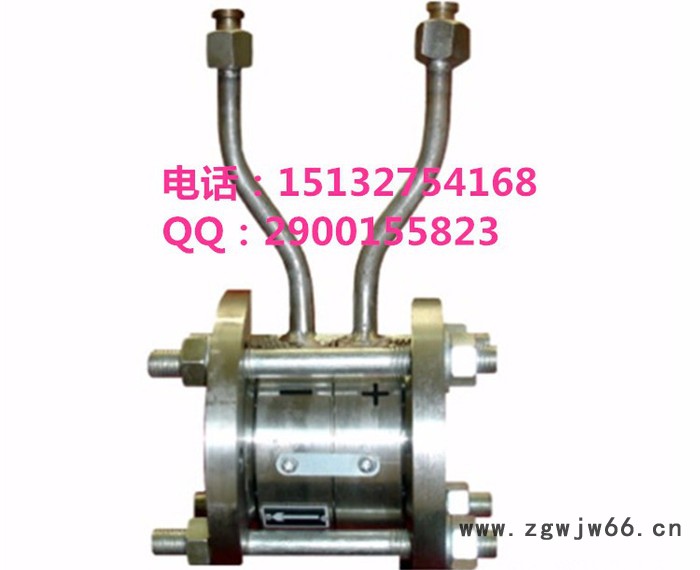

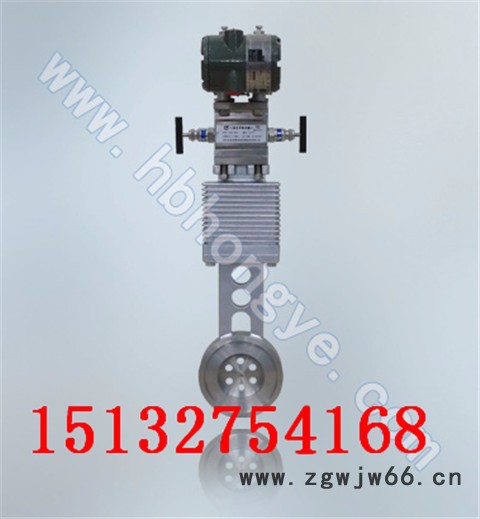

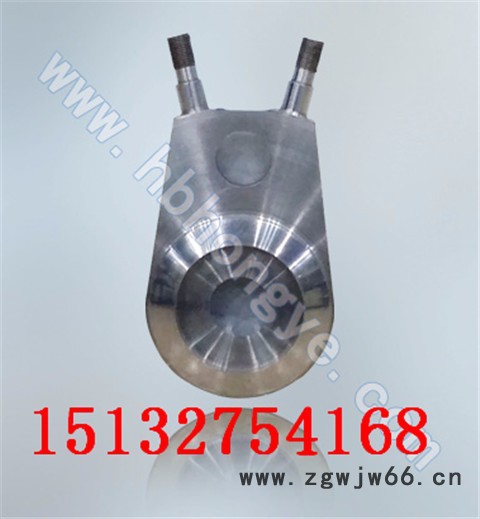

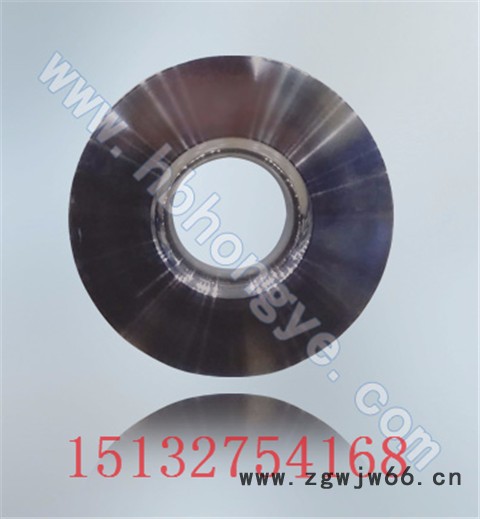

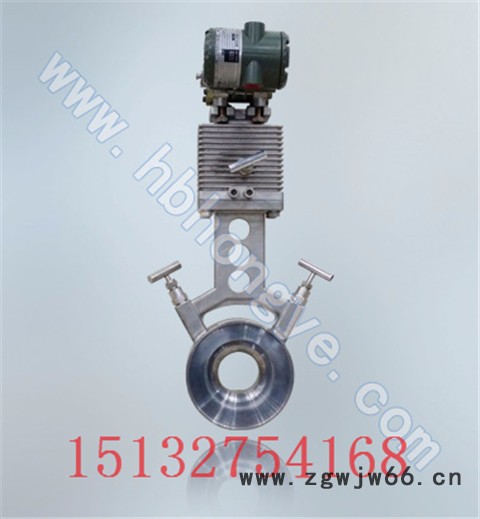

LG系列流量测量节流装置是差压流量计的一次装置，与差压计或差压变送器及显示仪表配套构成差压流量计。它具有结构简单、安装维护方便、性能稳定、准确率高等优点。我公司生产符合国家标准GB/T2624.1～4-2006和国际标准ISO5167-1～4-2003的标准节流装置，它包括角接取压标准孔板、ISA1932喷嘴、法兰取压标准孔板、径距取压标准孔板、长径喷嘴以及文丘里管。另外根据用户的不同需要，还生产目前应用较普遍的特殊节流装置，如1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板、端头孔板、双文丘里管等。
二、节流装置型号表示方法
1、节流元件表示方法（见表1）
表1
| 代号 | 表示名称 | 代号 | 表示名称 | 代号 | 表示名称 |
| B | 标准孔板 | N | 偏心孔板 | C | 长径喷嘴 |
| S | 双重孔板 | H | 1/4圆喷嘴 | L | 文丘里喷嘴 |
| Q | 圆缺孔板 | P | ISA1932喷嘴 | W | 经典文丘里管 |
| X | 小孔板 | M | 小喷嘴 |
|
|
2、取压方式表示方法（见表2）
表2
| 代号 | 表示名称 | 代号 | 表示名称 |
| H | 环室取压 | J | 径距取压 |
| Z | 钻孔取压 | T | 特殊取压 |
| F | 法兰取压 |
|
|
3、公称直径表示方法（见表3）
表3
| 代号 | 02 | 03 | 04 | 05 | 06 | 08 | 10 | 12 | 15 | 17 | 20 | 22 | 25 |
| 公称直径（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 175 | 200 | 225 | 250 |
| 代号 | 27 | 30 | 32 | 35 | 37 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 99 |
| 公称直径（mm） | 275 | 300 | 325 | 350 | 375 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
管径大于1000mm以上的以实际管径的1/10表示。
4、公称压力表示方法（见表4）
表4
| 代号 | 00 | 01 | 03 | 04 | 06 | 10 | 16 | 20 | 25 | 28 | 32 |
| 公称压力（MPa） | 0.6 | 1.6 | 2.5 | 4.0 | 6.4 | 10 | 16 | 20 | 25 | 28 | 32 |
5、上下游直管段表示方法（见表5）
表5
| 代号 | 表示名称 |
| A | 不 带 上 下 游 直 管 段 |
| B | 带 上 下 游 直 管 段 |
| C | 带 上 下 游 直 管 段 并 带 连 接 法 兰 |
三、节流装置技术规格
表6
| 节流元件 | 型号 | 取压方式 | 适用范围 | 采用标准 | |
| 公称直径（mm） | 公称压力（MPa） | ||||
| 标 准 孔 板 | LGBH | 环室取压 | 50~400 | ≤32 | GB/T2624-2006 |
| LGBZ | 钻孔取压 | 400~3000 | ≤1.6 | GB/T2624-2006 | |
| LGBF | 法兰取压 | 50~1000 | ≤10 | GB/T2624-2006 | |
| LGBJ | 径距取压 | 50~1000 | ≤10 | GB/T2624-2006 | |
| ISA1932喷嘴 | LGPH | 环室取压 | 50~400 | ≤32 | GB/T2624-2006 |
| LGPZ | 钻孔取压 | 400~500 | ≤6.4 | GB/T2624-2006 | |
| 长径喷嘴 | LGCJ | 径距取压 | 50~630 | ≤32 | GB/T2624-2006 |
| 经典文丘里管 | LGWT | 具有“粗铸”收缩段特殊取压 | 100~800 | ≤1.6 | GB/T2624-2006 |
| LGWT | 具有机械加工收缩段特殊取压 | 50~250 | ≤2.5 | GB/T2624-2006 | |
| LGWT | 具有粗焊铁板收缩段特殊取压 | 200~1200 | ≤1.6 | GB/T2624-2006 | |
| 文丘里喷嘴 | LGLZ | 角接取压 | 65~500 | ≤6.4 | GB/T2624-2006 |
| 1/4圆喷嘴 | LGHH | 环室取压 | 40~400 | ≤10 | VDI/VDE2041 |
| LGHZ | 钻孔取压 | 400~500 | ≤10 | VDI/VDE2041 | |
| LGHF | 法兰取压 | 40~500 | ≤10 | VDI/VDE2041 | |
| 锥形入口孔板 | LGRH | 环室取压 | 25~400 | ≤10 | DSIO42 |
| LGRZ | 钻孔取压 | 400~500 | ≤10 | DSIO42 | |
| 圆缺孔板 | LGQH | 环室取压 | 100~400 | ≤10 | VDI/VDE2041 |
| LGQZ | 钻孔取压 | 400~1000 | ≤10 | VDI/VDE2041 | |
| 双重孔板 | LGSH | 环室取压 | 40~100 | ≤10 | 流量测量节流装置手册 |
| 端头孔板 | LGDH(Z) | 角接取压 | 25~3000 | ≤6.4 | 流量测量节流装置手册 |
| 偏心孔板 | LGNH(Z) | 角接取压 | 100~1000 | ≤6.4 | 流量测量节流装置手册 |
| 小 孔 板 | LGXH | 环室取压 | 12~50 | ≤10 | GB2624-81 |
| LGXF | 法兰取压 | 12~50 | ≤10 | GB2624-81 | |
| 皮托文丘利 | LGST | 特殊取压 | 200~2000 | ≤2.5 | SHELL FLOWMETER ENGINEERING HANDBOOK |
四、节流装置的使用条件
1、标准节流元件的使用条件
表7
| 节流元件 | 使 用 条 件 | 特 点 | 应 用 场 合 | |
|
标
准
孔
板 | 角 接 取 压 d≥12.5mm 50mm≤D≤3000mm 0.20≤β≤0.75 对0.20≤β≤0.45 ReD≥5000 对 β＞0.45 ReD≥10000 | 结构简单，能保证一定使用精度，工安装及更换方便，管道尺寸使用范围大，各种材料都可用，价格便宜，但永久压力损失大，易堵塞。 | 测量清净，无腐蚀，无固体颗粒的气体、液体、蒸汽。 | |
| 法 兰 取 压 d≥12.5mm 50mm≤D≤1000mm 0.2≤β≤0.75 ReD≥1260β2D | ||||
| 径 距 取 压 d≥12.5mm 50mm≤D≤1000mm 0.2≤β≤0.75 ReD≥1260β2D | ||||
| 喷嘴 | ISA 1932 喷嘴 | 角 接 取 压 50mm≤D≤500 0.3≤β≤0.8 对0.3≤β＜0.44 70000≤ReD≤107 对0.44≤β≤0.8 20000≤ReD≤107 | 耐冲蚀性能比孔板好，它的永久压力损失比孔板低，但比文丘里管高。加工复杂，价格高。 | 测高压过热蒸汽及其它高速气体流量，适用于含固体的流体。 |
| 长 径 喷 嘴 | 径 距 取 压 50mm≤D≤630mm 0.20≤β≤0.80 104≤ReD≤107 | |||
| 文 丘 里 喷 嘴 | 角 接 取 压 65mm≤D≤500mm d≤50mm 0.316≤β≤0.775 1.5×105≤ReD≤2×106 | 永久压力损失小，可用于大流量，在很宽的流量范围内，它比孔板、喷嘴具有更高的精确度，但体积大，较笨重，安装麻烦，价格高。 | 适用于低压损，精确测量清净的流体。 | |
|
经 典 文 丘 里 管 | 特 殊 取 压 1、铸收缩段式 100mm≤D≤800mm 0.3≤β≤0.75 2×105≤ReD≤2×106 2、机械加工收缩段式 50mm≤D≤250mm 0.4≤β≤0.75 2×105≤ReD≤1×106 3、粗焊铁板收缩段式 200mm≤D≤1200mm 0.4≤β≤0.7 2×105≤ReD≤2×106 | |||
注：表中D为安装节流装置的管道内径；d为节流件的内径；β为工作状态下，节流件的直径比β=d/D；ReD为对管道而言的雷诺数。
2、非标准节流装置的使用条件
表8
| 名称 | 使用条件 | 特点 | 应用场合 |
| 偏心孔板 | 100mm≤D≤1000mm | 水平管安装时，对含固体颗粒流体和含油的水，含冷凝液的气体或蒸汽，偏心孔板优于圆缺孔板。 | 适用于测量精度要求不高，而介质中含有沉淀物，悬浮物并有气泡析出。 |
| 圆缺孔板 | 100mm≤D≤1000mm 0.32≤β≤0.7 5×103≤ReD≤2×106 | ||
| 1/4圆喷嘴 | 40mm≤D≤500mm 0.2≤β≤0.6 2×102≤ReD≤105 | 与孔板比，加工麻烦。 | 适用于颗粒度大流速低，雷诺数小的流体。 |
| 双重孔板 | 50mm≤D≤400mm 0.32≤β≤0.77 3×103≤ReD≤3×105 | 永久压力损失介于标准孔板和ISA1932喷嘴间。 | 适用于雷诺数小，或高粘度流体的流量测量。 |
注：D—— 安装节流装置的管道内径； d—— 节流件开孔直径；
β—— 工作状态下，节流件的直径比β=d/D； ReD—— 对管道而言的雷诺数。
五、标准节流装置的选择原则
1、选型时的注意事项
1.1 管径、直径比和雷诺数范围的限制条件。
1.2 测量准确度。
1.3 允许的压力损失
1.4 要求的最短直管段长度。
1.5 对被测介质侵蚀，磨损和脏污的敏感性。
1.6 结构的复杂程度和价格。
1.7 安装的方便性。
1.8 使用的长期稳定性。
2、选择原则
2.1 要求节流装置产生的压力损失较小，可采用喷嘴，文丘里管。
2.2 测量某些容易使节流装置弄脏，磨损和变形的脏污及侵蚀性介质时，喷嘴较文丘里管优越
得多。
2.3 流量值和压差都相等时，喷嘴比孔板的截面比小，在这种情况下，喷嘴测量精度较高，直
管段长度也短。
2.4 在加工制造和安装方面，以孔板为最简单，喷嘴次之，文丘里管最复杂，其成本也与此相同。
本公司是流量仪表专业生产企业。生产的流量测量节流装置符合GB/T2624-2006和ISO5167-1的标准节流装置；本公司还和日本国OVAL Techno croporation 开展技术合作，生产符合日本标准的节流装置。您有任何需求请电联销售，我们会第一时间回复您！
