名称：电动机经济运行测试
外形尺寸：250×163×72(mm)
起订：1台
供应：1000台
发货：10天内
| 名称 | 电动机经济运行测试 |
|---|---|
| 外形尺寸 | 250×163×72(mm) |
| 重量 | 1.4 kg |
| 品牌 | 海富达 |
| 型号 | DJYC-2库号：M401545 |
| 加工定制 | 否 |
事项：
本仪表只能使用本公司提供的充电器，否则可能引起产品和电池损坏。
当对用电设备进行带电接线时，应按带电操作规程要求进行，注意防护。
在电线裸露情况下，电流互感器钳口金属部分切勿与之接触，以免发生事故。
1.2 使用事项：
使用RS232串口通信时先关闭电源，通信过程中不要插拔，否则可能损坏串口装置。
注意保持电流互感器钳口清洁和严密闭合，有油腻污垢应立即清除，避免钳口闭合不严降低测量精度。
仪表使用和携带过程中须避免强烈的持续震动。
仪表与打印机操作请按说明书正确要求进行。
SD卡务必格式化成FAT16的格式，否则数据不能存入。过多的数据请及时用电脑备份后删除，以免影响存盘速度。用户重要数据请不要放在此卡中，以免数据丢失。
2、概 述

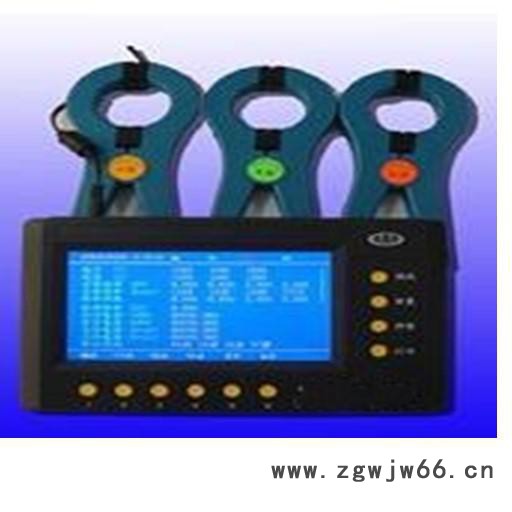

SS30/DJYC型电动机经济运行测试仪是根据当前节电工作的要求，运用ARM+DSP技术，采用大规模集成电路，贴片技术，仪表适用于三相异步电动机经济运行、电能平衡、无功功率补偿、电网谐波分析等节电工作和电网改造工作的综合性测试。可在线快速检测、计算、显示测试的各项数据，是目前进行节电检测、分析、的测试工具。是贯彻《GB 12497-2006三相异步电动机经济运行》标准和开展各项节电工作综合测试的仪表。
2.1 主要技术和特点：
仪表采用大屏幕彩色液晶显示器，显示信息量大，内装锂电池可连续工作8小时，以方便现场测试，数据输出接口有RS232和电脑连接，随机可配热敏打印机，具有SD卡接口，信息存储量大，可在电脑上用USB接口读入电脑，由电脑打印输出数据。仪表设置了完备的数据设定功能，供打印各种测试设备标识或编号。具有带电池的日历实时时钟，内存180余类近7000种电机参数供用户调用。
2.2 主要技术性能：
电压、电流0.5级、有功功率、无功功率、功率因数1.0级。
以每秒一次的刷新速度同时测量三相电压电流，有功无功，50次电压电流谐波和波形畸变率，具有四象限有功、无功电量累计功能。
能对单相、三相三线、三相四线制用电设备或三相异步电动机进行不断电在线检测；电压500V内，电流500A内可直接测试。可以显示电压、电流的波形，并实时刷新。
采用0.2级钳式电流互感器，能以单瓦计、二瓦计、三瓦计方式接线测试。
采用480×800点阵7寸彩色液晶显示器，显示信息量大，一屏能同时显示多种参数。
仪表具有一机多用的性能和高的，已成为各用电单位配备的常规电能分析测试仪表。
3、主要技术参数
3.1.测试项目:
3.1.1、常规测试显示打印项目：
交流电压、交流电流、有功功率、无功功率、功率因素、电网频率、正反向有功无功电量。
3.1.2、电机经济运行测试显示打印项目：
电机额定参数，空载参数、无功经济当量、电机负载参数、额定综合效率；以及对应当前负载下的电机负载率、效率、功率因数、综合效率。
3.1.3、谐波测试显示打印项目：各相电压1～50次谐波含有率，各相电流1～50次谐波含量,各相电压谐波总畸变率，各相电流总谐波含量
3.1.4、无功功率补偿测试显示打印项目：
补偿前实测的有功功率、电流、电压、功率因数、预期补偿后的功率因数、补偿电容量、无功经济当量、节约的有功功率。
3.2.量程范围；
交流电压 50～700V（500V以上可外接PT）可定制1140v
交流电流 0.5～600A（500A以上可外接CT）
功率因数 0～±1
有功功率 0.03～750 kW
无功功率 0.03～750 kvar
正向有功电量 0～99999.999 kW·h
反向有功电量 0～99999.999 W·h
正向有功电量 0～99999.999 kvar·h
正向有功电量 0～99999.999 kvar·h
累计时间 0～99天23时59分59秒
电网频率 10～65 Hz(70Hz以上不显示频率)
3.3.测试精度：
电压、电流 0.5级±1个字
功率 1.0级±1个字
功率因数 1.0级±1个字
低功率因数下误差 ＜±0.005 （功率因数＜0.5时）
频率 ±0.2Hz
3.4.其它参数指标:
外型尺寸:250×163×72(mm)
重量: 1.4 kg
功耗: 小于8W
