品牌：威源
测量范围：0-100000m3/h
产地：山东威海
起订：1个
供应：999个
| 测量范围 | 0-100000m3/h |
|---|---|
| 产地 | 山东威海 |
| 工作温度 | 35-60℃ |
| 工作压力 | 中压式 |
| 公称通径 | 350-1200mm |
| 精度等级 | A级 |
| 适用介质 | 氨气,液体,氧气,水,空气 |
| 品牌 | 威源 |
| 型号 | LLJ |
| 加工定制 | 是 |
威海威源仪表有限公司坐落于旅游城市——威海，专业从事于自动化仪表、自动化控制系统的开发设计和生产制造。公司拥有雄厚的技术力量，精密的研发生产设备，先进的检测装置，保证每一件产品的优良品质，我们用心，让您安心。
公司主要服务于钢铁、化工、热电、能源等行业，主要产品有涡街流量计、电磁流量计、超声波流量计、热式气体质量流量计、平衡流量计等差压式系列流量计、涡轮流量计、旋进漩涡流量计、预付费远程抄表系统、智能工控、智能热网、流量（热量）积算仪、定量控制系统、物位仪表、压力温度仪表等。
公司从选型咨询、产品供货、现场投运维护、技术支持、用户培训、产品维修等方面，为客户提供了整套**完善的综合服务。公司本着科技创新、质量至上的理念，为客户提供更优良的产品和服务，与客户精诚合作，共同发展。

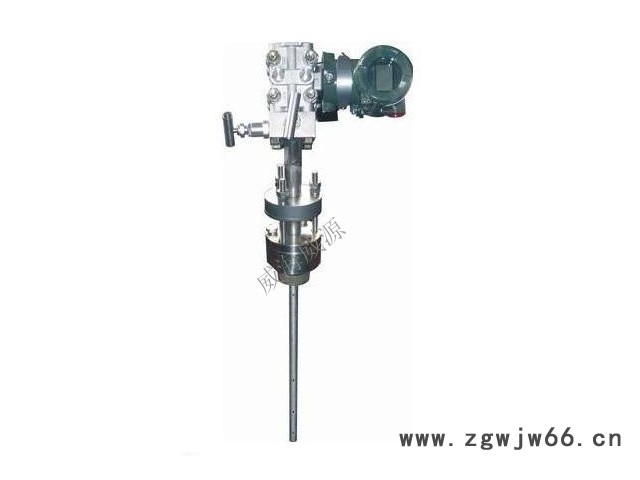

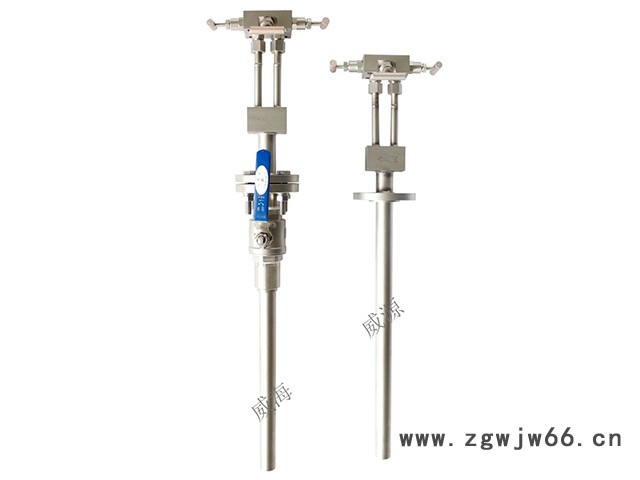

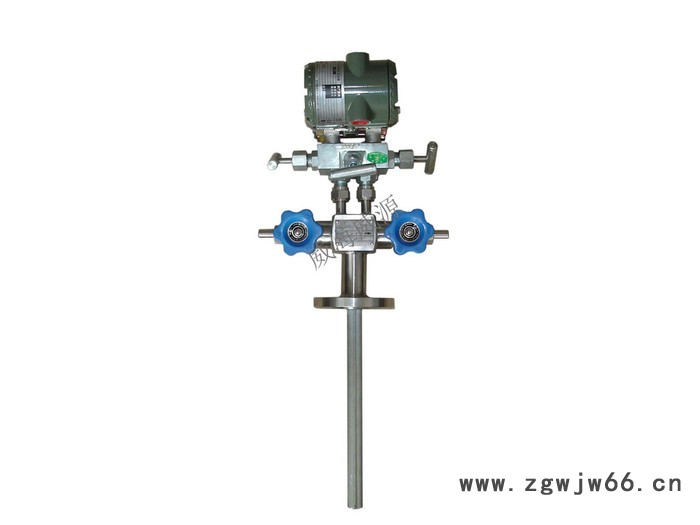

巴类流量计
一、概述
均速管系列流量计属于差压式工作原理、插入式工作方式，可用于气体、液体、蒸汽的流量测量，常用的均速管流量计有威力巴流量计、德尔塔巴流量计、阿牛巴流量计，所有这一类型的流量计都是基于皮托管原理，经过结构的优化，演变成这几种类型的流量计，它们结构基本相同，都具有：结构简单、压力损失小、安装维护方便、节能显著等突出优点，是一种高精度的流量计，可以在相当恶劣的工况下使用，并能保持良好的测量性能。
二、工作原理
l 基于皮托管原理，高低压+多孔（分布在内径上）。
l 由于流速不同，传感器中间流速快，两侧慢，管内取平均流速。
l 由伯努利原理可知：在封闭的管道中，流速与差压的开方成正比，流速×截面积=体积流量，再乘上密度=质量流量。
l 测量原理如图所示，将一根中空金属杆沿直径插入管道中，采用等面积法，在杆的迎流面和背流面制有成对的测压孔，一般来说是两对或多对。
l 迎流面的多点测压孔测量的是总压，背流面测量的是静压，利用测量流体的总压与静压之差（△P）来测量流量。
l 测量系统：将差压引到阀组、差压（流量）变送器，并输出 4-20mA 给流量计算机（PLC/DCS）或流量积算仪计算，同时进行温度和压力补偿（需要时**终转换成质量流量或标准体积流量。
三、技术指标
l 管径范围：40mm-6000mm圆管、方管
l 准确度等级：1.0级、1.5级
l 直管段要求：上游24D-7D，下游3D
l 压损：孔板的1/100
l 量程比：大于10:1
l 重复性：0.1%-0.2%
l 温度范围：-40-550℃。
l 压力范围：0-42MPa。
l 流速范围：气体≥4.5m/s，液体≥0.5m/s，气体≥7m/s
四、结构形式

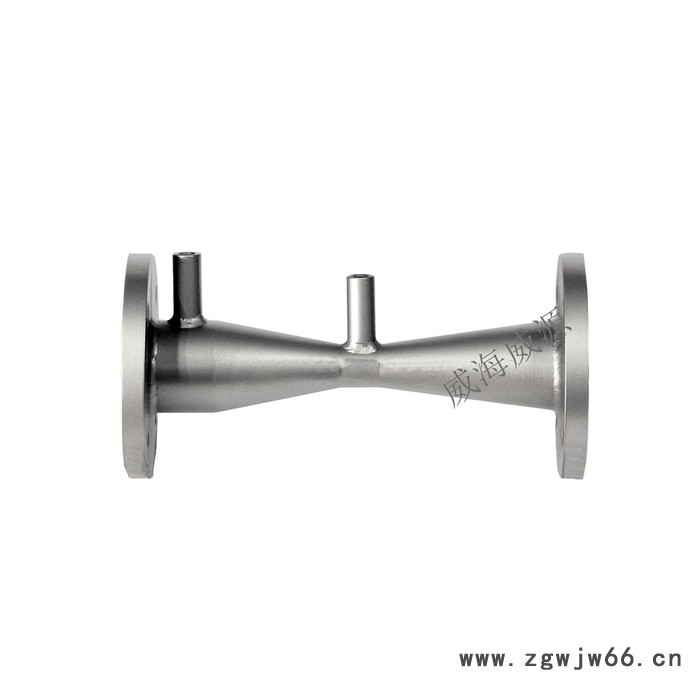

喷嘴流量计
一、简介
充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差**越大，所以标准喷嘴可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。 智能节流装置（标准喷嘴）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计。
二、特点
1.标准喷嘴流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
2. 标准喷嘴计算采用国际标准与加工
3. 标准喷嘴流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
4. 标准型节流装置无须实流校准，即可投用。
5. 高精度
6. 智能标准喷嘴流量计其量程可自编程调整。
7. 智能标准喷嘴可同时显示累计流量、瞬时流量、压力、温度。
8. 稳定性高
9. 可忽略温度、静压影响
10. 抗高过压
三、技术参数
1. 公称直径：20mm≤DN≤630mm
2.公称压力：PN≤42Mpa
3. 工作温度：-50℃≤t≤550℃
4. 雷诺数范围：0.30≤β≤0.44时，70000≤ReD≤107;0.44≤β≤0.8时，20000≤ReD≤107
5. 喉径比：0.30≤β≤0.80
6. 精度：0.5级、1.0级、1.5级、2.0级
7. 参照标准：GB/T2624-2006、JJG640-94
8. 连接方式：法兰连接、焊接
四、分类
1. 标准喷嘴（ISA1932喷嘴）?
·适用介质：特别适合高温高压蒸汽和水、也可用于各种气体、液体；?
·公称口径：DN50—500mm（DN>500亦可设计、生产）；?
·工作压力：≤42MPa；
·工作温度：-50℃-550℃；?
·取压方式：角接（单独环室、法兰环室一体或直接钻孔）取压；?
·喷嘴安装方式：
法兰（直接钻孔兼取压件）、紧固件夹持式；
法兰、环室、紧固件夹持式；
夹持件（兼取压件）焊接式；?
·执行标准：IS05167；GB/T2624；??
·精度：符合标准：±1.0%；?
·材质：法兰或夹持件：按介质温度可选碳钢、合金钢；不锈钢等；????????????
喷嘴:不锈钢304；316等。???
2. 长径喷嘴?
·适用介质：特别适合高温高压蒸汽和水、也可用于各种气体、液体；?
·公称口径：DN50—630mm；????
·工作压力：≤42MPa；?
·工作温度：-50℃-650℃；
·取压方式：径距（D-D/2)取压；?
·喷嘴件安装方式：配带并焊接上、下游管段再按径距（D-D/2)设置取压孔；?
·执行标准：IS05167、GB/T2624；??
·精度：符合标准：±2.0%；?
·材质：上、下游管段按介质温度可选碳钢、合金钢；不锈钢等；?????????????
喷嘴：不锈钢304、316等。?
弯管流量计
u 测量准确度高、重复性好：弯管流量计系统测量精度高达0.5~1.5级，重复性准确度则高达0.2%。
u 无附加压力损失：弯管传感器没有任何插入件或节流件，因此在测量流量过程中不会对被测流体造成附加压力损失，可节省流体输送的动力消耗，节约能源。
u 适应性强：弯管传感器可在高温、高压、粉尘、振动、潮湿及其它恶劣环境中正常使用。
u 量程范围宽：流速测量范围：液体介质为0.2～12米/秒, 蒸汽或气体介质为5～160米/秒的。管径范围： φ10～φ2000mm。
u 直管段要求不严格：直管段前五（5D）后二（2D）即可充分满足使用要求。
u 使用寿命长：弯管传感器耐温、耐压、耐腐蚀、耐磨损、耐振动性能好，并对微量磨损不敏感。传感器经特殊加工处理后寿命至少与管道寿命相同。
u 安装方便、耐磨损、免维护：由于弯管传感器对磨损不敏感，所以可以直接焊接安装在管道上，一次焊接完成后再也不存在泄漏等令人头痛的问题，不需维护。
