品牌：上海任重
类型：直流调速器
输入电压：220vAC
起订：1个
供应：1000个
| 类型 | 直流调速器 |
|---|---|
| 输入电压 | 220vAC |
| 输出电压 | 0-200（V） |
| 输入转速 | 3000（rpm） |
| 输出转速范围 | 0-3000rpm |
| 适用范围 | 直流电机的调速与控制 |
| 加工定制 | 是 |
| 额定功率功率 | 1.5 |
| 品牌 | 任重 |
| 型号 | KZD-01 |

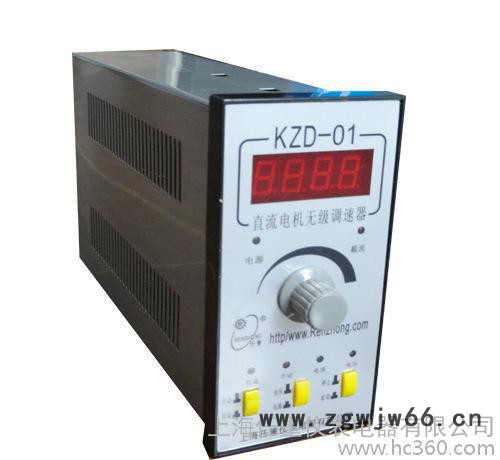

KZD-01电动机调速器
一、概述
KZD—01型晶闸管直流调速装置与直流电动机配套使用，能实现直流电动机的无级调速，与电加热器配合能实现电加热温度的无级控制。它与电阻负载换档调速器相比较，具有省电、体积小、负载适应性强、操作简便，且具有速度自动控制功能（与自控系统相配合）该装置特别适用于功率为1.5千W、电压为220V（DC）V以下的任何型号直流电机构成的直流调速系统，其输出稳定、可靠，调速范围宽，同时具有限流保护、断电保护、外接联锁、手动/自动切换等功能，是一种可靠的晶闸管供电电源。由于本装置结构上采用性能可靠的集成电路全部元器件进行老化筛选，在线路上利用电流负反馈和失磁保护环节故进一步提高了输出稳定性和装置的自保护性能。
二、用途和工作环境
本装置用于交流变直流：输入交流电压为220V、50HZ，其直流输出电压为0～220V，（无升压变压器）电流输出为0～10A的任何负载，主要适用于0.8千W或1.5千W的直流电动机调速之用，同时也适用于2.2千W的直流电动机调速，（用户订货时应注明电机功率）。使直流电动机转速在额定转速范围内任意无级调速，在工业锅炉链式炉排的直流调速系统中尤为合适。
三、主要技术参数
1．输入电压：单相220V50HZ
2．输出电压：直流0～200V或0～180V
3．输出电流：直流0～5A或0～10A
4．励磁输出电流： 1A
5．励磁输出电压：直流220V
6．调速范围：≥1：10
7．调速精度： ≤１０％
四、结构与外形尺寸
１．本装置为竖式（DDZ—III）箱式结构，全部元件均装于框式机架上，用户可按需抽出壳体外，以便维修，仪表面板上装的电压/电流指示表头（一表两用，用户可根据需要进行切换指示，手动/自动切换开关供选择工作方式，面板上各功能指示均为发光二级管。本装置内装有两只管型保险丝座，如需更换保险丝（10A）则应将机架抽出壳体外切断电源后进行。
2．外形尺寸：
80×160×390（mm） 高×宽×长
3．开孔尺寸76+1×152+1mm
五、调速器与电机接线示意图
图（2）为仪表后端子接线示意图
图（2）
接线注意事项：
本装置接线应严格按照图（2）进行，接线时应注意以下几点：
（1）电枢两端用万用表测量其阻值，正常时应为数欧姆左右。（以0.8千W电要为例），并注意要求电机的旋转方向。即正极、负极不能接错。
