工作温度：常温
公称通径：DN50（mm）
起订：1台
供应：999台
| 工作温度 | 常温 |
|---|---|
| 公称通径 | DN50（mm） |
| 规格 | ￠19,￠25,￠32,￠38,￠51,￠63,￠76,￠89,￠102,默认电压220V如需380V请联系客服 |
| 类型(通道位置) | 三通式 |
| 连接形式 | 快装 |
| 适用介质 | 弱酸碱介质 |
| 品牌 | 奥翔 |
| 型号 | Q984/5F |
**电阀 **质量
概述：

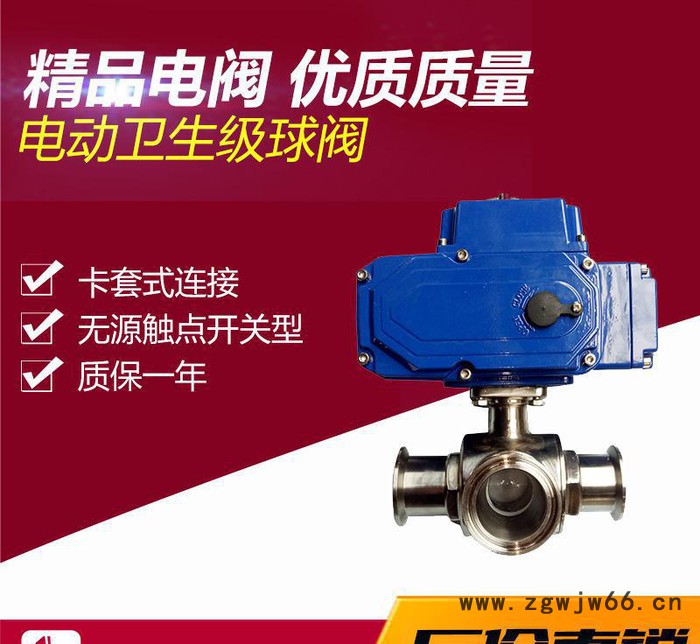

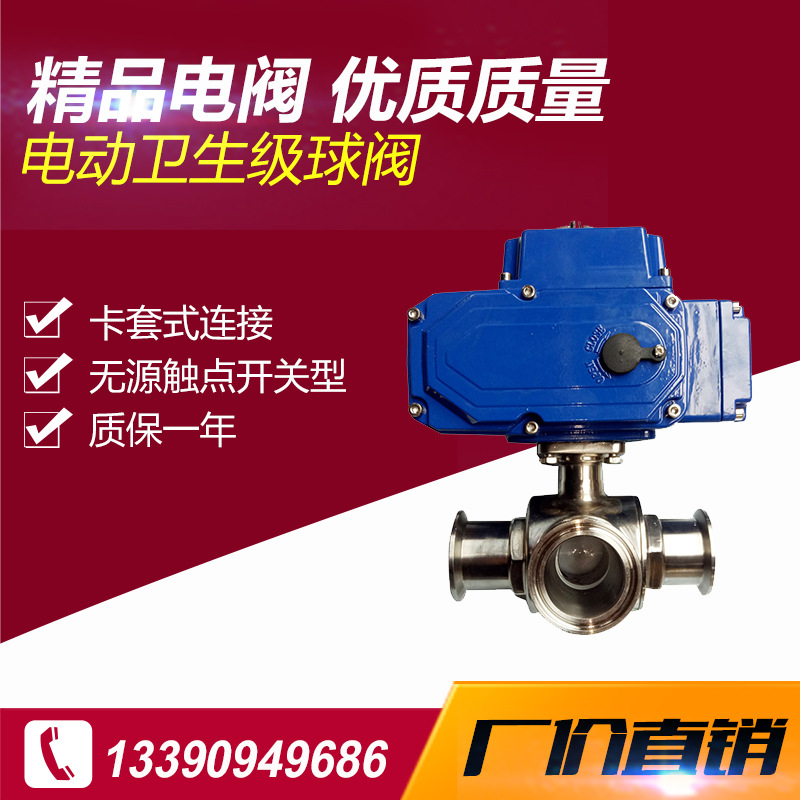

Q984/5F电动卫生级三通球阀可为L形和T形，L形（Q984F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q985F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。电动卫生级三通球阀经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理。阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生且容易清洗。两端为卡箍连接方便拆卸、清洗、维修。广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域管路系统中对介质流向进行切换以及对介质的分流或混合流体。
产品特点
1、电动卫生级三通球阀孔径大小与管道一致，不产生沉淀物。
2、电动卫生级三通球阀流道内壁240Grit抛光，保证流道畅通无阻。
3、电动卫生级三通球阀采用全包的PTFE密封没有死角，易清洗。
4、电动卫生级三通球阀一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
技术参数和性能
| 电动执行器技术参数 | Q984/5F电动卫生级三通球阀阀体参数 | ||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | 15～102mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.0MPa |
| 任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | 304/316/316L不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 球体材质 | 304/316/316L不锈钢 |
| 环境温度 | -30°～60° | 阀座密封 | PTFE |
| 手动操作 | 附带手柄操作 | 温 度 | PTFE≤180℃ |
| 限 位 | 电气、机械二重限位 | 结构型式 | 快装式、焊接式、螺纹式 |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 |
| 输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特 点 | 安全卫生，密封好、使用寿命长 |
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时**好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
