品牌：青天仪表
规格：DN10~DN200
测量范围：4~1696（m3/h）
起订：1台
供应：8888台
| 规格 | DN10~DN200 |
|---|---|
| 测量范围 | 4~1696（m3/h） |
| 工作温度 | -20~+60（℃） |
| 工作压力 | 0.6~1.6（MPa） |
| 公称通径 | DN25（mm） |
| 精度等级 | 0.5 |
| 类型 | 电磁流量计 |
| 适用介质 | 可流动能导电的液体 |
| 品牌 | 青天仪表 |
| 型号 | QTLD |
| 加工定制 | 是 |
| 厂家(产地) | 开封 |

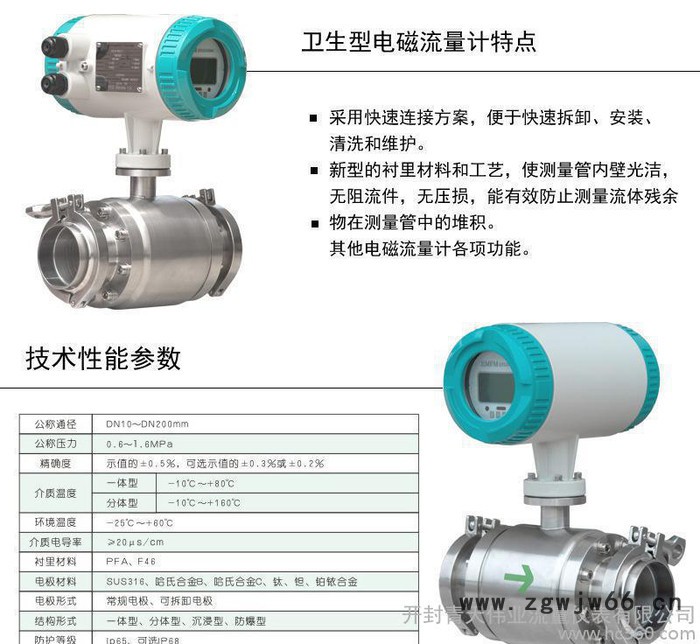

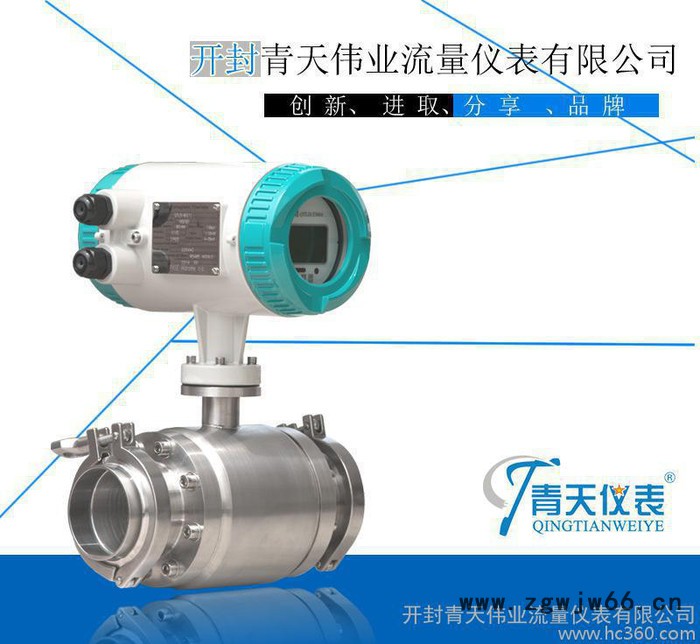

本公司经营卡箍式 出口 卫生型 智能电磁流量，质量保证，欢迎咨询洽谈。
一、概述
1.1、应用场合
涡轮流量计是一种速度式仪表，它具有精度高、重复性好、结构简单、耐高压、测量范
围宽、体积小、重量轻、压力损失小、寿命长、操作简单、维修方便等优点，用于封闭管道
中测量低粘度、无强腐蚀性、清洁液体的体积流量和累积量。可广泛应用于石油、化工、冶
金、有机液体、无机液、液化气、城市燃气管网、制药、食品、造纸等行业。
1.2、工作原理
当被测液体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正
比。叶轮的转动周期地改变磁回路的磁阻值，检测线圈中的磁通随之发生周期性变化，产生
频率与叶片旋转频率相同的感应电动势，经放大后，进行转换和处理。
涡轮流量计的实用流量方程为：
Qv ? f / K
式中 Qv……为体积流量，m3 / s；
f ……流量计输出信号的频率， Hz ;
K ……流量计的仪表系数，1/m3。
流量计的系数与流量（或雷诺数）的关系曲线如图1.1 所示。由图可见，仪表系数分
为二段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸
及流体粘性有关。非线性段特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器
流量下限时，仪表系数随着流量迅速变化。当流量超过流量上限时要注意防止气蚀现象。
二﹑产品特点
? 高**度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；（R 指读数误差）
? 重复性好，短期重复性可达0.05%～0.2%，正是由于良好的重复性，如经常校准或在线校准可得到极高的**度，在贸易结算中是优先选用的流量计；
? 输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
? 原始脉冲频率范围(10Hz～1.5KHz)，信号分辨力强；
? 量程比宽,10:1~20:1；
? 结构紧凑轻巧，安装维护方便，流通能力大；
? 适用高压测量，传感器表体上不必开孔，易制成高压型仪表；
? 可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
