包装：木箱
测量范围：2.5-869.26m3/h
起订：1台
供应：1000台
发货：7天内
| 包装 | 木箱 |
|---|---|
| 测量范围 | 2.5-869.26m3/h |
| 产地 | 金湖 |
| 产品认证 | ISO9001 |
| 工作温度 | 20-120℃ |
| 工作压力 | 1.6MPa |
| 公称通径 | 4-250mm |
| 类型 | 容积式流量计 |
| 适用介质 | 气体 液体 |
| 执行标准 | 国标 |
| 品牌 | 宝泰 |
| 型号 | BT-LWGY |
| 加工定制 | 是 |
| 特性级别 | 增强级 |

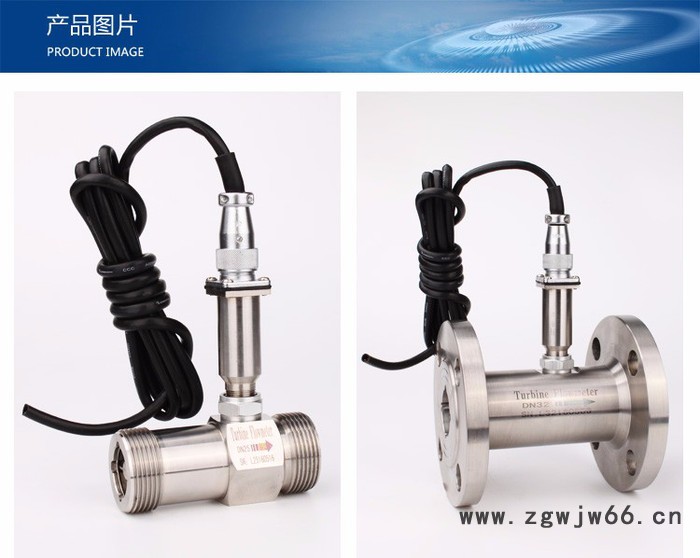

一、宝泰BT-LWGY 法兰式快装卡箍油类涡轮流量计用途：
BT－ LWGY涡轮流量计与显示仪表配套组成涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。
二、宝泰BT-LWGY 法兰式快装卡箍油类涡轮流量计特点：
1 压力损失小。
2具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
3 采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。
4 仪表系数可由按键在线设置，并可显示在液晶屏上，液晶屏直观清晰，可靠性高。
5 采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
三、宝泰BT-LWGY 法兰式快装卡箍油类涡轮流量计主要技术参数:
1 流量计规格，基本参数和性能指标（见表二）
2 准确度：0.5级、1.0级；
3 使用条件：
1、 环境温度-20℃～50℃;
3、 被测介质温度：-20℃～120℃;
4、 大气压力：86Kpa～106Kpa;
5、 防爆等级：ibⅡBT4.
信号传输距离：传感器至显示器的距离可达1000m。
四、供应法兰式涡轮流量计BT-LWGY电气特性：

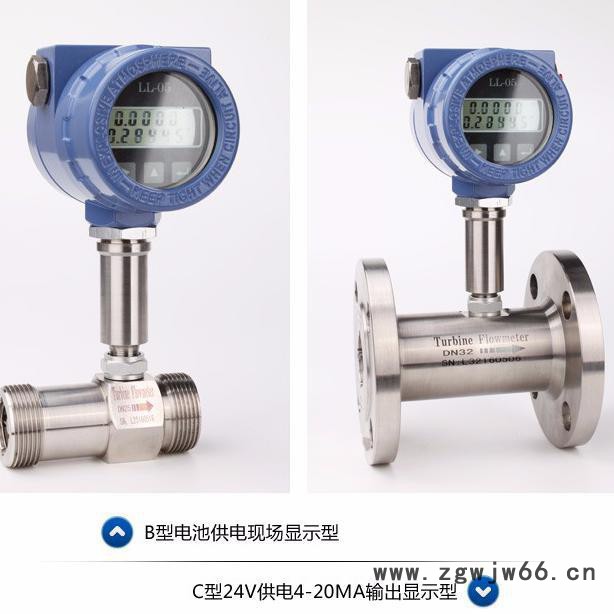

1、 显示方式：
?? （1）BTGY 远传显示：脉冲输出（配显示仪表）；
?? （2）LWY 现场显示：液晶显示累积流量，单位（m3）
液晶显示瞬时流量，单位（m3/h）
?? （3）LWGB 涡轮流量变送器：（配显示仪表）。
2、输出功能：
?? （1）LWGY 脉冲输出，p-p值由供电电源确定；
?? （2）LWY 可带脉冲输出或4~20mA两线制电流输出；
?? （3）LWGB 4~20mA两线制电流输出。
3、供电电源：
?? （1）LWGY：DC5~24V；
?? （2）LWY：3V锂电池安装于仪表内部可连续使用3~5年；
?? （3）LWGB：DC24V。
五、涡轮流量计仪表结构及安装方式：见（表二）、（图三）
1、 仪表安装采用法兰连接、螺纹连接及夹装式；
2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6DS，下游直管段应≥5DS（DS为被测管道实测内径）。
3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；
5、传感器露天安装时，请做好放大器插头的防水处理；
6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书”。
六、型号及规格说明：
LW X X- XXX XX
LW 表示涡轮流量传感器；
X X：GY表示远传显示型；
Y表示现场显示型；
GB表示变送器；
XXX：表示涡轮流量传感器口径；
XX：B表示防爆型；E表示夹装式；
?? 如：LWGY-50-BE：表示口径为50mm, 防爆、夹装式涡轮流量传感器；
LWGB-50：表示口径为50mm,涡轮流量变送器。
