类型：电磁流量计
测量范围：可选
起订：1台
供应：100台
| 类型 | 电磁流量计 |
|---|---|
| 测量范围 | 可选 |
| 精度等级 | 0.01% |
| 公称通径 | 可选 |
| 适用介质 | 液体 |
| 工作压力 | 可选 |
| 工作温度 | 可选 |
| 品牌 | wenlai |
| 型号 | 卡箍 |

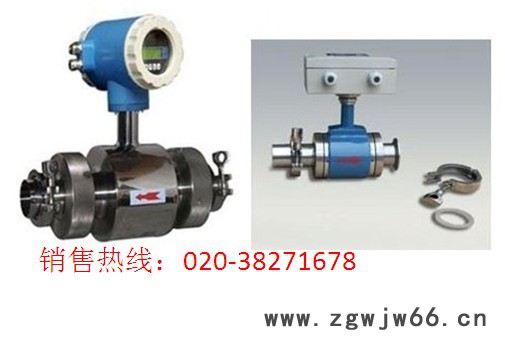

【产品名称】：WLO112卡箍式电磁流量计
详细介绍：
一、 概述
WL0112系列卫生型卡箍电磁流量计由传感器和转换器两部分构成。它是广州纹徕仪器仪表有限公司基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
二、应用
适用介质：任何导电液体
不适用介质：不导电液体、气体、蒸汽
负压管道无法使用
仪表优点
· 极强的抗腐蚀能力，几乎可测任何导电液体
· 测量不受流体密度、粘度、温度、压力和电导率变化的影响
· 抗干扰力强，几乎不受外界干扰
· 仪表内部无任何阻流部件，无压损，属于节能型仪表
· 直管段要求低，可在线标定
· 具有自检和自诊断功能，方便检修
· 在现场可根据用户实际需要在线修改量程
三、测量原理
WL0112卫生型卡箍电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为:
E=KBV - D
式中：
K－－－－－－－－-仪表常数
B－－－－－－－－-磁感应强度
V - －－－－－－－－测量管道界面内的平均流速
D－－－－－－－－测量管道的截面内径
测量流量时，导电性液体以速度V流过直于流动方高的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4-20mA和0-1KHz输出。
四、产品特点
1 全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1
2 超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
3 采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
4 采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
5 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
6 在现场可根据用户实际需要在线修改量程。
7 测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
8 高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易 懂。
9 具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
10 具有自检与自论断功能。
11 小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）。
12 内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。
技术参数1
4.内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
衬里材料耐腐蚀性能工作温度适用范围
氯丁橡胶Ne耐一般低浓度酸碱盐的腐蚀-20～70℃工业用水污水低浓度酸碱盐
聚氨酯橡胶PO有极好的耐磨性能,专用于强磨损性浆液,不耐腐-10～60℃含固体颗粒的液体（水泥浆矿浆等）
聚全氟乙丙烯FEP1耐热耐腐蚀性与PTFE相当
2机械强度高,抗磨损性能好
3内表光滑，不易粘附沉淀物
4有很好的耐负压,抗真空作用-40～180℃除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质
聚四氟乙烯PTFE几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差-40～180℃不能用于负压管道及磨损性较强的流体.
技术参数2
| 公称通径（mm） （特殊规格可定制） | 管道式四氟衬里：DN10～DN600 | |
| 管道式橡胶衬里：DN40～DN1200 | ||
| 流动方向： | 正，反，净流量 | |
| 量程比： | 150：1 | |
| 重复性误差： | 测量值的±0.1% | |
| 精度等级： | 管道式：0.5级，1.0级 | |
| 被测介质温度： | 普通橡胶衬里：－20～＋60℃ | |
| 高温橡胶衬里：－20～＋90℃ | ||
| 聚四氟乙稀衬里：－30～＋100℃ | ||
| 高温型四氟衬里：－20～＋180℃ | ||
| 额定工作压力： （高压可定制） | DN6－DN80：≤1.6MPa | |
| DN100－DN250：≤1.0MPa | ||
| DN300－DN1200：≤0.6MPa | ||
| 流速范围： | 0.1－15m/s | |
| 电导率范围： | 被测流体电导率≥5μs/cm | |
| 电流输出： | 负载电阻 | 0～10mA：0～1.5kΩ |
| 4～200mA：0～750 kΩ | ||
| 数字频率输出： | 输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极**大电流为250mA | |
| 供电电源： | AC220V或DC24V | |
| 要求直管段长度 | 上游≥5DN，下游≥2DN | |
| 连接方式： | 流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定 | |
| 防爆等级： | mdIIBT4 | |
| 防护等级： | IP65，特殊订制**高可达IP68 | |
| 环境温度： | －25～＋60℃ | |
| 相对温度： | 5%～95% | |
| 消耗总功率： | 小于20W | |
