品牌：中山泰达
产地：中山泰达
除尘效率：99%
起订：99台
供应：99台
| 产地 | 中山泰达 |
|---|---|
| 除尘效率 | 99% |
| 额定电压 | 380V |
| 功率 | 7.5 |
| 规格 | 1201500*1400 |
| 滚筒直径 | 600 |
| 类型 | 吊钩式 |
| 外形尺寸 | 600*1200 |
| 新旧程度 | 全新 |
| 载重量 | 800 |
| 作用对象 | 钢材抛丸清理机 |
| 品牌 | 中山泰达 |
| 型号 | Q376 |
| 加工定制 | 是 |
| 抛丸量 | 2*150 |
| 除尘风量 | 5000 |
| 适用星级 | 五星级 |
| 是否原厂 | 是 |
中山泰达自动化设备有限公司专业生产，维修各种，手动，自动喷砂机，抛丸机，空压机。喷砂机(抛丸机)配件：喷枪，碳化硼喷嘴，砂管，手套，喷砂服。喷砂机（抛丸机）砂料：玻璃珠，白刚玉，棕刚玉，黑刚玉，钢砂，不锈钢丸。（承接各种大，小型喷砂，抛丸加工），所有电器控制元件及主要零件均采用进口制造。质量稳定、操作简便、售后服务完善。
产品类别： | MH-吊钩式抛丸机 |

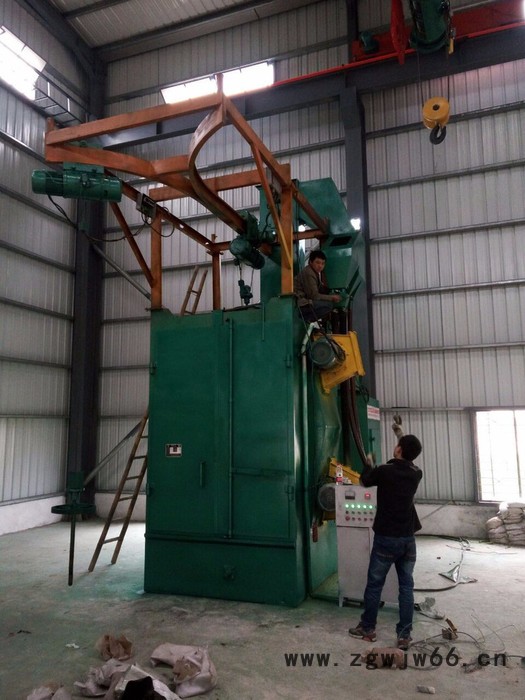

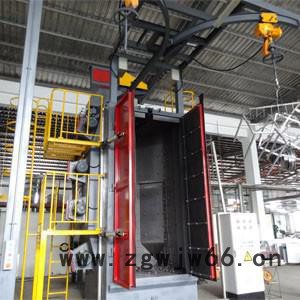

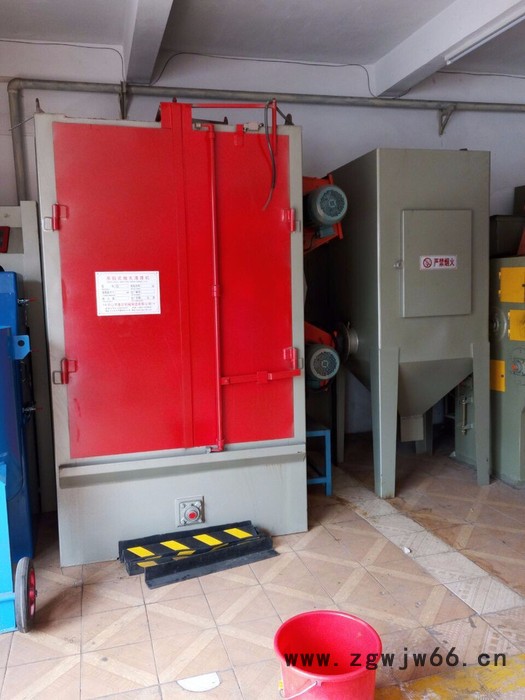

产品名称： | 吊钩式抛丸机 |
产品型号： | Q379系列 |
产品使用范围
本机广泛应用于各类机械、汽车、机车辆、船泊等行业的中小型铸锻件钢结构件的表面处理或强化处理;用以除锈，光整，改善工件表面状态，清除内应力，延长其使用寿命。特别适用于不宜碰撞的工件，如齿轮等的清理强化。工件形状特点要便于吊挂，可多品种同时生产。本机生产交率高，设备故障率低，性价比高。
技术参数
型号 | 清理室内 | 最大尺寸 | 外形 | 抛丸器 | 提升 | 螺旋输送 | 吊钩 | 除尘 | 总功率 | 重量 |
Q379双 | 1950 | 800 | 6100 | 2x11 | 1.1 | 1.1 | 2x0.75 | 5 | 30.7 | 6300 |
Q379单 | 1950 | 800 | 6100 | 2x11 | 1.1 | 1.1 | 0.75 | 5 | 29.95 | 6100 |
Q378双 | 1750 | 700 | 5900 | 2x7.5 | 1.1 | 1.1 | 2x0.75 | 3 | 21.7 | 5800 |
Q378单 | 1750 | 700 | 5900 | 2x7.5 | 1.1 | 1.1 | 0.75 | 3 | 20.95 | 5400 |
Q376双 | 1550 | 600 | 5700 | 2x7.5 | 1.1 | 1.1 | 2x0.75 | 3 | 21.7 | 5100 |
Q376单 | 1550 | 600 | 5700 | 2x7.5 | 1.1 | 1.1 | 0.75 | 3 | 20.95 | 4800 |
Q375双 | 1450 | 550 | 5600 | 2x7.5 | 1.1 | 1.1 | 2x0.75 | 3 | 21.7 | 4500 |
Q375单 | 1450 | 550 | 5700 | 2x7.5 | 1.1 | 1.1 | 0.75 | 3 | 20.95 | 4200 |
Q372单 | 1200 | 300 | 3560 | 2x4 | 1.1 | 1.1 | 0.`75 | 3 | 12.85 | 2850 |
(1)清理室
抛丸机清理室是整套设备的主要工作区域，采用电焊焊接结构。为了使抛丸器抛射出的钢丸能有效的抛射到被清理工件的表面上，设计时对安装抛丸器的一侧，壁板专门作了倾斜角度的处理；在室内凡是抛丸器所抛射出的钢丸对其接触的部位，专门设置有特种材料制成的护板保护，其它部位有橡胶保护，以保护室壁不被钢丸破坏。
(2)大门
大门两扇外开，增加室内清理容积，为安全起见，大门上方安装一限位开关，必须待大门关闭后，方能启动抛丸器。
(3)轨道与吊钩
选用结构紧凑的吊钩，既能实现工件进出清理室，又能保证工件在室内360度旋转既正转也可反转,使工件各个角度均能清理干净。
(4)提升机
抛丸机采用平皮带传动的斗式提升机，其落料形式采用离心重力式落丸，当钢丸束扬起时，钢丸与灰尘在风机的作用下迅速分离，灰尘被风机吸走，钢丸则在离心力的作用下，利用自身的重量进入溜管
(5)分离器
采用了流幕式风选分离和旋风分离两种结构，当钢丸从提升机的溜管进入流幕式风选分离后，经螺旋将钢丸输送成一条带状，散落在下面的两级流幕板上，在通过了两次流幕板的碰撞后，自由掉落在下面的储料罐里，与此同时，在经过了以上的流动，使提升机输送来的丸砂混合物形成了一个厚度约20mm的丸砂幕，在风选分离区域内，在风机作用下所产生的水平气流，不断的穿过丸砂幕，迫使钢丸与灰尘以及产品上被击落下来的氧化物迅速分离，由于钢丸与灰尘以及产品上被击落下来的氧化物的比重之差别，气流穿过丸砂幕后，比重大的钢丸偏离很小的距离就掉落在下面的储料罐里。当钢丸自由掉落在下面的储料罐里的同时，比重小的灰尘以及产品上被击落下来的氧化物和击碎后的微小金属颗粒，则迅速被气流带走进入旋风分离器中再次分离，迫使产品上被击落下来的粗大氧化物颗粒、粉尘中的粗大颗粒、击碎后的微小金属颗粒，沉降在旋风分离器底部，由底部的排放孔作为废料从废料管排出机外，其它细微颗粒则继续沿着通风管道进入除尘器。
(6)螺旋输送机
它是由电动机带动齿轮减速机驱动螺旋节，将清理室落下的钢丸及其它混合物输送到提升机底部，为了防止较大杂物进入螺旋输送机和提升机，在清理室底部设置有筛网孔板。
(7)抛丸器
抛丸器主要由进丸管、叶轮、叶片、分丸轮、定向套、连动盘、轴承座、主轴、电动机、护罩、防护板等主要零部件组成。分丸轮固定在主轴上与叶片一起旋转，定向套则固定在抛丸器的机体上。转动定向套，可改变钢丸的抛出方向，定向套窗口的角度大小，决定弹丸的径向散射角度，一般为60℃左右。钢丸抛射带呈橄榄状。叶轮轴上设置安装有单列向心滚动轴承，轴承座由防振橡胶支承，这样可减轻叶轮的不平衡而引起的振动，从而提高了轴承的使用寿命，轴承的使用温度允许在100℃范围内工作，但绝不允许在100℃以上工作。
