操作形式：空操+遥控
大车运行速度：20-95（m/min）
起订：1台
供应：28000台
| 操作形式 | 空操+遥控 |
|---|---|
| 大车运行速度 | 20-95（m/min） |
| 额定起重力矩 | /（kN.m） |
| 额定起重量 | 5-180（吨） |
| 规格 | 常规 |
| 结构形式 | 箱式 |
| 跨度 | 10-32（米） |
| 适用范围 | 议定 |
| 品牌 | 长城 |
| 型号 | QD型 |
| 加工定制 | 是 |
| 起重机类型 | 双梁起重机 |
| 悬臂长度 | /（米） |
| 有效起升高度 | 6-32（米） |
| 最大回转速度 | /（r/min） |

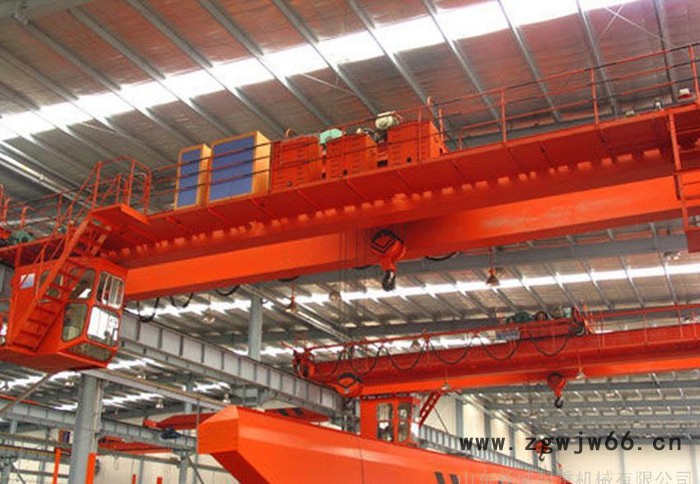

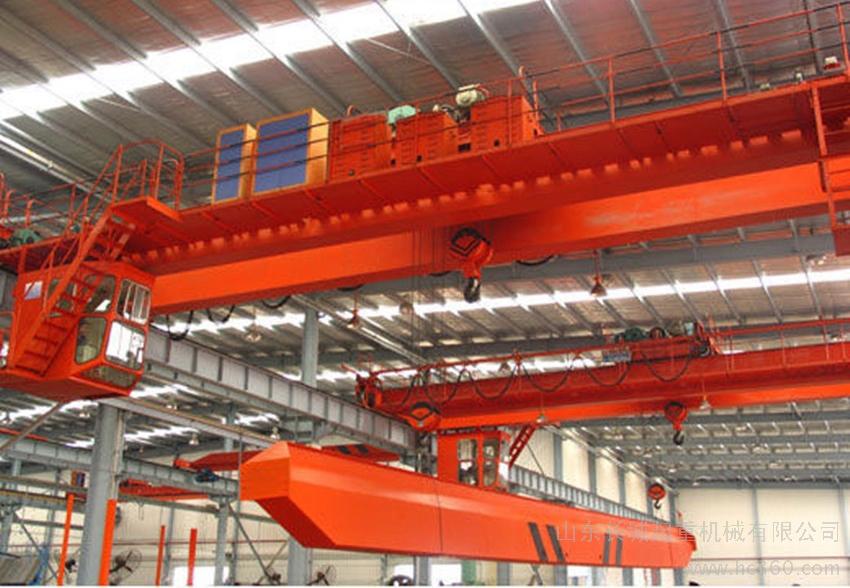

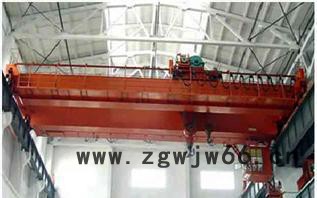

QD型吊钩桥式起重机是采用国际先进标准制造的系列产品。整机结构新颖、造型美观、工艺性好、操作灵活平稳、安全可靠。
主要特点：
（1）桥架采用箱形主梁，自动埋弧焊焊接。
（2）小车导电采用工字钢轨道电缆导电新装置，安全可靠。
（3）起升机构根据要求还可设第二套安全装置。增加可靠性。
（4）零部件标准化、系列化、通用化。
（5）操纵室视野开阔，全部机构均在操纵室内操纵，工作舒适操纵灵活。
本产品广泛适用于普通重物的装卸与搬运，还可配以多种专用吊其进行特殊作业，当露天使用时带有防雨设备。表中数据为室内起重机用，室外起重机总重和轮压约增加5％，起重机按使用繁忙程度分为中级（A5）和重级（A6）两种工作制度。选用时应注明工作制度，工作环境的最高、最低气温及电源种类等技术要求。还可根据用户要求的跨度设计制造。
起重量 | t | 5 | 10 | ||||||||||||||||
跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||
最大起升高度 | m | 16 | |||||||||||||||||
速度 | 起升 | A5 | m/min | 11 | 7.56 | ||||||||||||||
A6 | 15.5 | 13.3 | |||||||||||||||||
小车运行 | 37 | 43 | |||||||||||||||||
大车运行 | A5 | 89 | 91 | 90 | 91 | 84 | |||||||||||||
A6 | 115.5 | 116.8 | 115.5 | 116.8 | 112.5 | ||||||||||||||
电动机 | 起升 | A5 | 型号/kW | YZR160L-6Z/13 | YZR180L-8Z/13 | ||||||||||||||
A6 | YZR180L-6Z/15 | YZR200L-6Z/22 | |||||||||||||||||
小车运行 | YZR112M-6Z/1.8 | YZR132M-6Z/2.5 | |||||||||||||||||
大车运行 | A5 | YZR132M2-6/2×4 | YZR160M1-6/2×6.3 | YZR132M2-6/2×4 | YZR160M1-6/2×6.3 | ||||||||||||||
A6 | YZR160M1-6/2×5.5 | YZR160M2-6/2×7.5 | YZR160M1-6/2×5.5 | YZR160M2-6/2×7.5 | |||||||||||||||
主要尺寸 | H | 1753.5 | 1876 | 1926 | |||||||||||||||
H1 | 725 | 725 | 775 | ||||||||||||||||
H2 | -24 | 126 | 226 | 376 | 526 | 676 | 826 | 976 | -24 | 126 | 226 | 376 | 526 | 628 | 778 | 928 | |||
H3 | 2526 | 2546 | 2596 | 2755 | 2906 | 2886 | 3036 | 3186 | 2526 | 2546 | 2596 | 2756 | 2906 | 2838 | 2988 | 3138 | |||
H4 | 44.5 | 544 | 494 | ||||||||||||||||
B | 4500 | 4650 | 6100 | 5150 | 5290 | 6100 | |||||||||||||
BQ | 3400 | 3550 | 5000 | 4050 | 4050 | 5000 | |||||||||||||
BX | 1100 | 1400 | |||||||||||||||||
B | 230 | ||||||||||||||||||
LX | 1400 | 2000 | |||||||||||||||||
S1 | 800 | 1000 | |||||||||||||||||
S2 | 1250 | 1350 | |||||||||||||||||
重量 | 小车 | A5 | t | 1.81 | 3.36 | ||||||||||||||
A6 | 2.21 | 3.47 | |||||||||||||||||
总重 | A5 | 13 | 14 | 16 | 19 | 21 | 26 | 29 | 32 | 15 | 17 | 19 | 21 | 24 | 28 | 32 | 35 | ||
A6 | 14 | 15 | 17 | 20 | 22 | 27 | 31 | 34 | 15 | 17 | 20 | 22 | 25 | 30 | 33 | 36 | |||
最大轮压 | A5 | t | 8 | 8.5 | 9.1 | 9.8 | 10.4 | 11.7 | 12.5 | 13.2 | 10.9 | 11.5 | 12.3 | 12.9 | 13.6 | 14.9 | 15.8 | 16.6 | |
A6 | 8.5 | 9.1 | 9.2 | 10.4 | 11.1 | 12.5 | 13.3 | 13.8 | 11.1 | 11.8 | 12.6 | 13.1 | 13.8 | 15.4 | 16.3 | 17.1 | |||
荐用钢轨 |
| 38kg/m | 43kg/m | ||||||||||||||||
电源 | 三相交流 380V 50Hz | ||||||||||||||||||
?? D0m o q H??p ning:0pt'>、保持机器清洁，及时调整、紧固松动的零部件，以防因松动而加剧零部件的磨损或导致零部件丢失。
6、磨合期结束，应对机器进行强制保养，做好检查和调整工作，同时注意油液的更换。
总之，起重机在磨合期内使用保养的要求，可归纳为：加强培训、减轻负荷、注意检查、强化润滑。只要重视并按要求实施对起重机磨合期的保养与维护，就会减少早期故障的发生，延长使用寿命，提高作业效率，使机器为您带来更多收益
