供应JJY1卡套式针型阀 不锈钢直通卡套截止阀 J93W-160P卡套针阀

价格：￥32.00/只
品牌：华特
标准：国标
材质：碳钢，不锈钢
起订：1只
供应：1000只

标准	国标
材质	碳钢，不锈钢
工作温度	高温
公称通径	DN6~DN50
连接形式	卡套
流动方向	单向
驱动方式	手轮
试验压力	48Mpa
适用介质	油、水、气
用途	截流
类型（通道位置）	直通式
零部件及配件	配件
压力环境	高压
品牌	华特HT
型号	JJY1

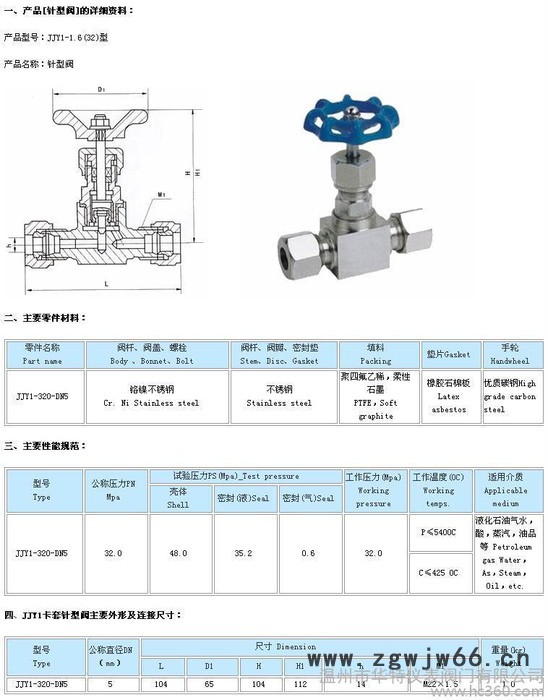

JJY1卡套式针型阀主要零件材料

零件名称　 Part name	阀体、阀盖、螺栓  BODY、Bonnet, Bonnet bolt	阀杆、阀瓣、密封圈 Stem、Disc, Gasket	填料  Packing	垫片  Gasket	手轮  Hand wheel
JJY1-320-DN5	铬镍不锈钢  Cr,Ni Stainless steel	不锈钢  Stainless steel	聚四氟乙稀、柔性石墨 PTEF,Soft graphite	橡胶石棉板  Latex asbestos	**碳钢  High grade carbon steel

JJY1卡套式针型阀主要性能规范

型号  Type	公称压力（MPa）  Nominal Pressure	试验压力PS（MPa）Test pressure			工作压力（MPa） Working Pressure	工作温度(℃) Working Temperature	适用介质  Suitable
		壳体  （MPa）Shell	密封  （液） Seal	密封  （气） Seal
JJY1-320-DN5	32.0	48.0	35.2	0.6	32.0	P≤540℃	液化石油气水、酸、蒸汽、油品等  Petroleum gas Water,Asic,Steam, Oil etc.
						C≤425℃

JJY1卡套式针型阀主要外型及连接尺寸

型号  Type	公称直径DN(mm) Nominal diameter	尺寸 Dimensions						重量(Kg) Weight
		L	D1	H	H1	h	M1
JJY1-320	5	104	65	104	112	14	M22×1.5	1.0
