捷耐特阀门集团 Q47F/Y固定式法兰球阀直通式硬质合金球阀阀门厂家哪家好|目前最新的【火爆供应】

价格：￥640.00/个
品牌：捷耐特
标准：国标
材质：铜合金
起订：2个
供应：10000个

标准	国标
材质	铜合金
工作温度	常温
公称通径	见说明
结构形式	固定球球阀
连接形式	法兰
流动方向	单向
驱动方式	手动
适用介质	水
用途	截止
作用对象	泵
零部件及配件	球体
压力环境	常压
类型(通道位置)	直通式
品牌	捷耐特
型号	Q47F/Y

产品名称：固定式法兰球阀
产品型号：Q47F/Y
产品概述：固定式法兰球阀采用先进的阀座，磨擦系数低，操作力矩小，多种阀座材料，适应范围广，开关无误的手柄，采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致，为防止阀门开关误操作。

固定式法兰球阀特点：
1．进、出口双向密封上、下游阀座以弹簧予紧力使阀座与球体形成双向密封。阀门安装没有方向限制。
2.冲腔自动泄压当阀门中腔异常升压时，阀座弹簧受中腔高压介质压缩而自动泄压。
3．双向排放功能由子阀门上、下游阀座形成双向密封，因而，当阀门处子全开或全关状态时，两个阀座将流体阻断；这样在工作情况下可排放中腔的流体或积滞污物，或更换阀杆部的填料与O形圈。减少污物
对阀门密封面的损伤，延长阀门使用寿命。
4．全径或缩径的通道用户可根据工况的实际情况选用全径或缩径的通道形式。全径阀门其球体的通径与阀体通道一致，流通能力好，便子清扫管线；缩径阀门的球体通径比阀体通道缩小一级，在满足流量要求的条件下更加经济。
5．辅助注脂装置阀座及阀杆填料函部位设有辅助注脂装置，当阀座或阀杆填料密封系统受损后，可通过注脂阀注入密封脂起到辅助的暂时密封作用，防止介质泄漏。

产品执行标准
    设计制造：GBl2237-1989    结构长度：GBl2221—1989
    法兰连接：GB9113，JB／T79    HG20592，SH3406
    焊接标准：GBl2224-1989    试验与检查：JB／T9092

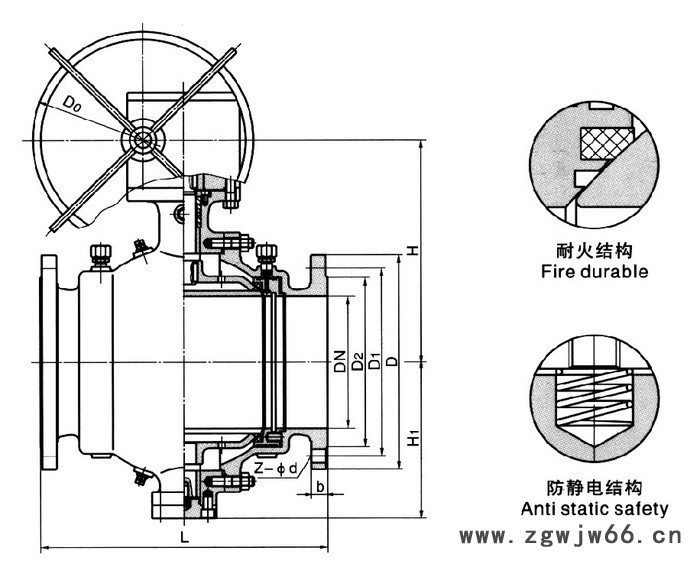

主要外形尺寸

公称压力PN（MPa）	公称通径PN（MPa）	D	D1	D2	b	W	Z-d	H				浮动球阀	固定球阀
公称压力PN（MPa）	公称通径PN（MPa）	D	D1	D2	b	W	Z-d	手动	蜗轮	气动	电动	浮动球阀	固定球阀
1.6/2.5	15	95	65	45	14	130	4-14	65		205	340	130
	20	105	75	55	14	130	4-14	70		210	350	140
	25	115	85	65	14	160	4-14	75		215	360	150
	32	135	100	78	16	160	4-18	85		240	390	165
	40	145	110	85	16	230	4-18	95		264	395	180
	50	160	125	100	16	230	4-18	110		275	405	200	178/216
	65	180	145	120	18	400	4-18/8-18	130		380	490	220	191/241
	80	195	160	135	20	400	8-18	155		390	580	250	203/283
	100	215/230	180/190	155/160	20	700	8-18/8-23	180		415	595	280	229/305
	125	245/270	210/220	185/188	22	1100	8-18/8-25	250	380	540	610	320	356/381
	150	280/300	240/250	210/218	24	1100	8-23/8-25	275	400	570	640	360	394/403
	200	335/360	295/310	265/278	26	1500	12-23/12-25	345	450	600	675	400	457/502
	250	405/425	355/370	320/332	30		12-25/12-30		485	725	730	533/568	533/568
	300	460/485	410/430	375/390	30		12-25/12-30		280	860	785	610/648	610/648
	350	520/550	470/490	435/448	34		16-25/16-34		625	930	835		686/762
	400	580/610	525/550	485/505	36		16-30/16-34		720	1080	895		762/838
	450	640/660	585/600	545/555	40		20-30/20-34		770	1120	935		864/914
	500	705/730	650/660	608/610	44		20-34/20-41		840	1150	1060		914/991
	600	840	770	718	48		24-41/20-41		920	1220	1140		1067/1143
	700	910/955	840/875	788/815	50		20-14/24-48		1085	1290	1220		1245/1346
	800	1020/1070	950/990	898/930	52		24-41/24-48		1220	1365	1285		1372/1524
	900	1120/1180	1050/1090	998/1025	54		28-41/28-54		1352	1430	1385		1524/1727
	1000	1255/1305	1170/1210	1110/1140	56		28-48/28-58		1485	1530	1500		1753/1880

公称压力PN（MPa）	公称通径DN（mm）	D	D1	D2	D6	b	W	Z-d	H				浮动球阀	固定球阀
公称压力PN（MPa）	公称通径DN（mm）	D	D1	D2	D6	b	W	Z-d	手动	蜗轮	气动	电动	浮动球阀	固定球阀
4.0	15	95	65	45	40	16	130	4-14	65		205	340	130
	20	105	75	55	51	16	130	4-14	70		210	350	140
	25	115	85	65	58	16	160	4-14	75		215	360	150
	32	135	100	78	66	18	160	4-18	85		240	390	180
	40	145	110	85	76	18	230	4-18	95		265	395	200
	50	160	125	100	88	20	230	4-18	110		275	405	220	216
	65	180	145	120	110	22		4-18	130		380	490	250	241
	80	195	160	135	121	22		8-18	155		395	580	280	283
	100	230	190	160	150	24		8-23	180	320	420	605	320	305
	125	270	220	188	175	28		8-25	250	410	550	625	400	381
	150	300	250	218	204	30		8-25	275	430	585	660	400	403
	200	375	320	282	260	38		12-30		480	615	695	550	502
	250	445	385	345	313	42		12-34		515	740	755		568
	300	510	450	408	364	46		16-34		610	875	805		648
	350	570	510	465	422	52		16-34		645	950	850		762
	400	665	585	535	474	58		16-41		740	1100	915		838
	450	680	610	560	524	60		20-41		795	1150	955		814
	500	755	670	612	576	62		20-48		865	1180	1100		991
	600	890	795	730	678	62		20-54		950	1270	1160		1143
	700	995	900	825	768	68		24-54		1100	1350	1250		1346
	800	1135	1030	960	876	76		24-58		1240	1400	1310		1524
6.4/10.0	15	105	75	55	41	18	160	4-14	70		210	345	165
	20	125	90	68	51	18	160	4-18	75		215	355	190
	25	135	100	78	58	20	230	4-18	80		220	365	216
	32	150	110	82	66	22	230	4-23	90		250	395	229
	40	165	125	95	76	24	400	4-23	100		275	405	241
	50	175/195	135/145	105/112	88	26	400	4-23/4-25	115		285	415	292	292
	65	200/220	160/170	10/138	110	28	700	4-23/8-25	140		390	505	330	330
	80	210/230	170/180	140/148	121	30	1100	8-23/8-25	170		410	600	356	356
	100	256/265	200/210	168/172	150	32	1500	8-25/8-30	230	330	435	625	432	406/432
	150	340/350	280/290	240/250	204	38		8-34/12-34		440	600	685		495/559
	200	405/430	345/360	300/312	260	44		12-34/12-41		495	640	720		597/660
	250	470/500	400/430	352/382	313	48		12-41/12-41		530	765	780		673/787
	300	530/585	460/500	412/442	364	54		16-41/16-48		630	890	835		762/832
	350	595/655	525/560	475/498	422	60		16-41/16-54		670	1130	885		826/889
	400	670/715	585/620	525/558	474	66		16-48/16/54		765	1180	950		902/991
	450	800/	705/	640/	576	70		20-54/		825	1220	990
	500	930/	820/	750/	678	76		20-58/		885	1320	1150		1054/1194
