直通电缆接头

产品简介：
250A直通式电缆头为全绝缘、全密封的插入式欧式电缆终端头，其额定电流250A，适用于电缆截面35-120mm2，欧式直通头为带电可触摸型，但带电不可拔插。
该产品选用高质绝缘材料制作而成。可作为油绝缘变压器高压侧出线连接头，安装在欧式250A一体式套管座插头上。其测试点可安装带电指示器，也可将电缆型故障指示器夹在电缆上，以便迅速查找故障点。

性能及应用：
性能：① 当与合适的套管或接头配合时，提供全屏蔽和密封 可分离连接。可长期在水下及其它恶劣条件下运行；
②内置式电容测试点可以安装带电指示器以确定线路状态；
③无**小相间安全距离要求；
④安装可以是垂直、水平或任意角度。
应用：
①用于连接电缆与变压器、开关柜、电缆分接箱等设备
② 适用于户内和户外安装
③ 系统电压**高24kV
④持续额定电流250A(300A过载可持续8小时)

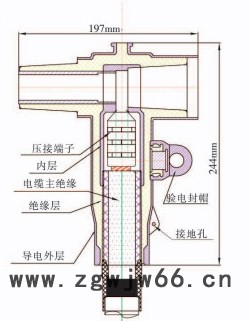

产品构造：
1、 导电杆：与压接端子为一体式结构；
2、 内半导电层：预制的EPDM导电橡胶有效的控制电气应力；
3、 电压测试点： 用于测试线路是否带电需要和带电指示器配合；
4、 应力锥应力控制： 改善电场分布；
5、 电缆入口：开口尺寸与电缆匹配，并保证可靠的防水密封性能；
6、 外半导电层： 预制的EPDM导电橡胶与电缆屏蔽的配合实现屏蔽连续，并确保外半导电层处于接地状态；
7、 接地眼：连接接地电缆将屏蔽层接地；
8、 绝缘层：高品质的EPDM（三元乙丙橡胶）制成；
9、环形槽：可供三相固定卡环使用。
