品牌：徐州艾迪
材质：碳钢
产地：江苏徐州
起订：1个
供应：10000个
发货：4天内
| 材质 | 碳钢 |
|---|---|
| 产地 | 江苏徐州 |
| 产品种类 | 其他 |
| 规格 | DN20-DN300 |
| 适用范围 | 化工 |
| 形状 | 其他 |
| 品牌 | 徐州艾迪 |
| 型号 | SG-ZT型 |
| 质量认证 | CCC |

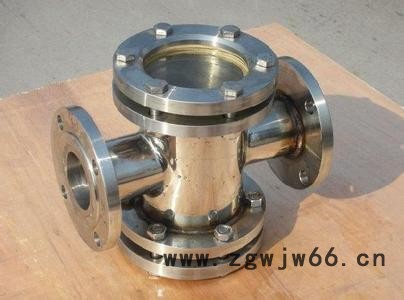

供应江苏常州碳钢SG-ZT型管道直通视镜结构图实拍图片
管道直通视镜(SG-ZT型)
直通视镜广泛应用于管道、设备装置中重要附件。可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。直通视镜安装尺寸小，驱动力矩小，操作简单方便，视镜在大中口径、中低压力的使用领域，它是普遍常用的视镜形式。
订货参数及范围： 型号规格：SG-ZT DN20-DN300(3/4”~12”) 材质要求：壳体和视窗材质可参照管道视镜系列详细参数 工作压力：0.6Mpa~2.5Mpa，高压需客户指定。 工作温度：参考视镜系列详细参数，特殊情况需指明 连接方式：法兰连接和螺纹连接
法兰标准及压力等级：HG,GB为常用标准。

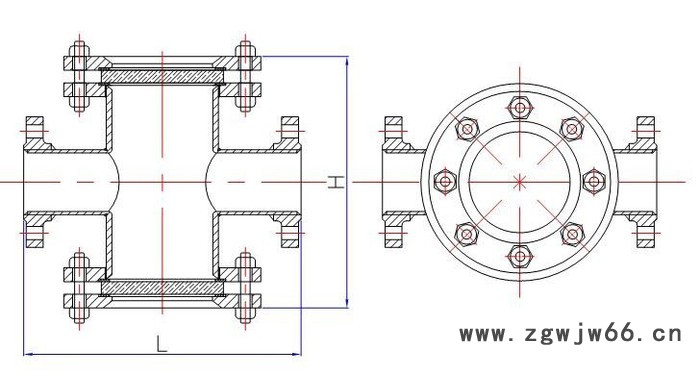

| DN | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 |
| H | 145 | 189 | 234 | 278 | 278 | 308 | 308 | 364 |
| L | 200 | 260 | 260 | 320 | 320 | 360 | 360 | 440 |
【安全与维护】 1、 视镜适用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘。 2、 视窗玻璃属于易损件，安装视镜时应小心轻放 3、 玻璃耐温耐压有一定的局限，请严格执行说明书上的规定。 4、 允许急变温度小于60度，玻璃因温差过大会破裂 提示：根据介质的性质以及管内的压力确定选型。
