标准：德标
材质：碳钢
起订：1个
供应：453644个
| 标准 | 德标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 低温 |
| 公称通径 | 50（mm） |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 电磁 |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 |
| 形态 | 蝶式 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 宗力 |
| 型号 | ZDLN |
| 加工定制 | 是 |
| 加工定制:是 | 材质:碳钢 |
| 连接形式:法兰 | 公称通径:50（mm） |
| 适用介质:水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 | 压力环境:常压 |
| 工作温度:低温 | 流动方向:单向 |
| 驱动方式:电磁 | 零部件及配件:配件 |
| 形态:蝶式 | 类型(通道位置):二通式 |
| 标准:德标 | 密封形式:软密封型 |
欢迎光临宗力阀门制造有限公司主页：www.zjzongli.com

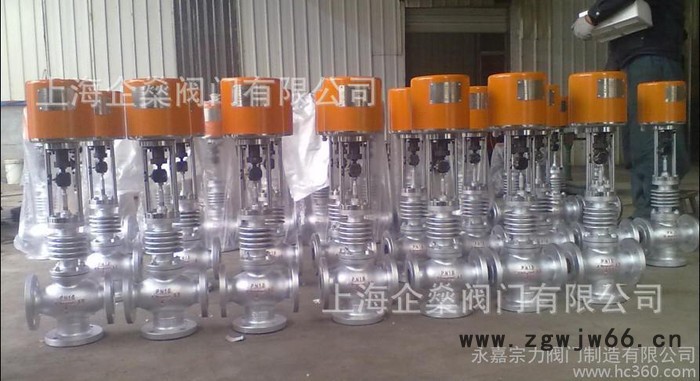

ZDLN型电子式电动直通双座调节阀采用双导向结构，配用9610L系列电子式直行程电动执行机构。电动直通双座调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的确工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏量也较大且不是很清洁的介质场合。
本系列产品有标准型电子式电动直通双座调节阀、波纹管密封型电子式电动直通双座调节阀、夹套保温型电子式电动直通双座调节阀等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN25～400。电动直通双座调节阀适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅱ级或Ⅳ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
【电子式电动直通双座调节阀主要零件材料】
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：聚胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
电子式电动直通双座调节阀性能参数:
| 公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
| 阀座通径mm | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 额定流量系数kv | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | 2700 | |
| 公称压力(MPa) | 0.6,1.6， 2.5， 4.0， 6.4 | ||||||||||||||
| 行程(mm) | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 流量特性 | 直线，等百分比，快开 | ||||||||||||||
| 工作温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | ||||||||||||||
| 法兰尺寸 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 | ||||||||||||||
| 阀体材质 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||
| 阀芯材质 | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti | ||||||||||||||
| 阀体型式 | 直通双座铸造球型阀 | ||||||||||||||
| 上阀盖型式 | 普通式（常温），热片式（中温），长颈式（低温） | ||||||||||||||
| 阀体允许压差 | ≤公称压力 | 4.0 | 3.4 | ||||||||||||
| 配用电动执 行机构型号 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 | ||||||||
| 361L | 361LSA-08 | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 | 361LSC-99 | |||||||||
| 防爆型 | 361LXA-20 | 361LXB-30 | 361LXB-50 | ||||||||||||
| 注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。 2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决 |
ZDLN电子式电动双座调节阀外形尺寸 mm
 配PSL执行机构 |  配361执行机构 |
