品牌：中拓、陕西中拓、大力等
工作电压：380V
规格：标准配
起订：1套
供应：10套
发货：2天内
| 工作电压 | 380V |
|---|---|
| 规格 | 标准配 |
| 机器类型 | 清洗机 |
| 类型 | 高压清洗机 |
| 射程 | 30m |
| 水量 | 15.0 |
| 水温 | 常温 |

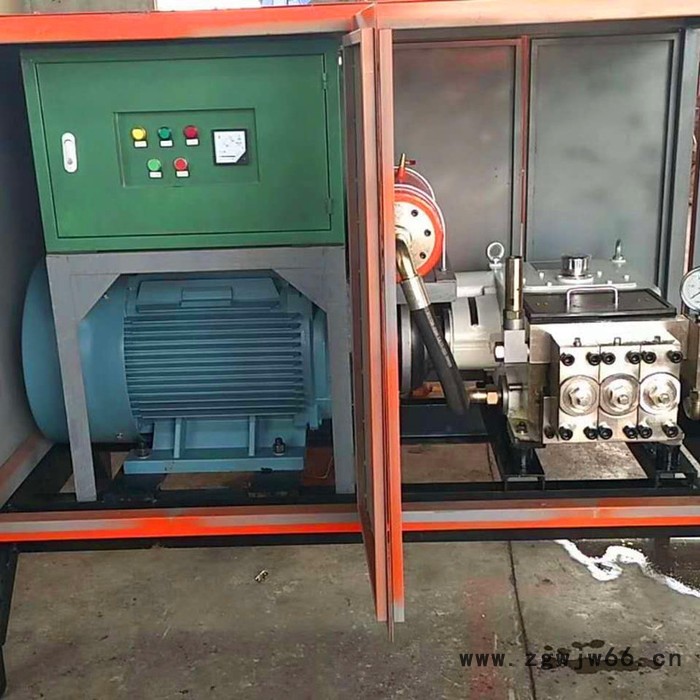

| 移动方式 | 车载厢式 |
| 用途 | 工业用 |
| 原理 | 普通 |
| 种类 | 水站清洗机 |
| 吸水高度 | 2000mm |
| 喷射压力 | 20Mpa |
| 品牌 | 中拓 |
| 加工定制 | 是 |

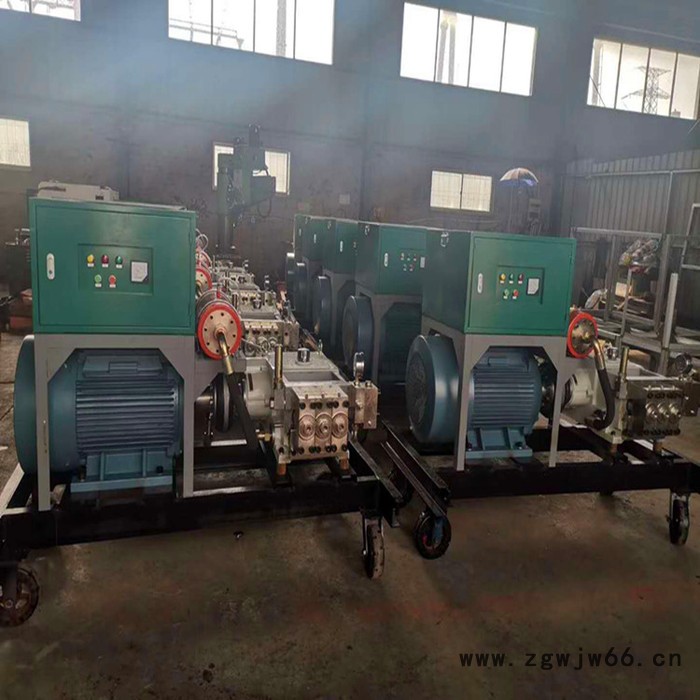

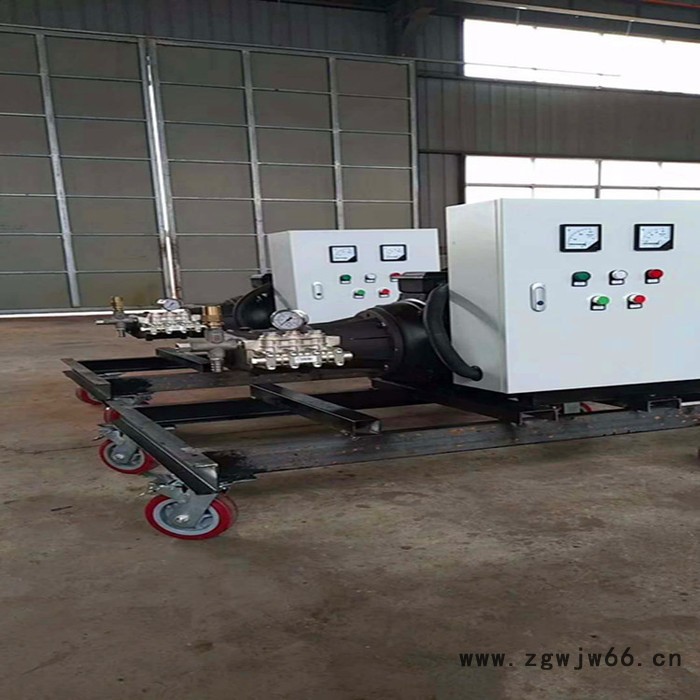

一、用途
高压水冲毛机系用于混凝土浇筑施工中混凝土施工绛表面冲毛处理的专用机械。
二、规格及主要技术参数 1、应用范围∶
适用于抗压强度在 45MPa 混凝土表面冲毛处理。
2、冲毛效率∶
按混凝土不同强度，冲毛效率在 40～100m2/h。
3、冲毛效果∶
冲毛后的混凝土表面呈粗砂状。
4、主要技术参数∶见表（1）
GCHJ 系列高压水冲毛机主要参数表
| 型 号 | ZT035B | ZT35A | ZT70/50 |
| 工作压力 | 0-35 | 0-35 | 0-50 |
| 流量（L/min） | 80 | 80 | 70 |
| 工作介质 | 常温清水 | 常温清水 | 常温清水 |
| 喷枪 | 二支 | 二支 | 二支 |
| 工作半径 | 10+35 | 10+35 | 10+30 |
| 抗拉强度 | ＜35 | ＜35 | ＜35 |
| 生产率 | 40-100 | 40-100 | 150 |
| 整机重量kg | 1600 | 3200 | 1600 |
| 外形尺寸 | 1.6*0.75*1.84 | 2.45*1.15*1.8 | 2000x1200x1500mm |
外接水电要求∶供水压力∶ 0.2MPa以上供水管通径∶中 ≥50mm供电电缆∶3× 50+1×16电缆
三、工作原理及构造∶ 高压水冲毛机系利用自来水为工作介质，由高压泵将过滤后的低
压水转换成 50MPa 压力的高压水，通过高压胶管与喷 枪相连，由喷嘴
将高压水转换成高速射流打击于混凝土表面，在射流的冲蚀楔劈作用下，混凝土表面的乳化皮层迅速剥落，混凝土表而呈粗砂状，达到表面处理的要求。
1、箱体传动部∶

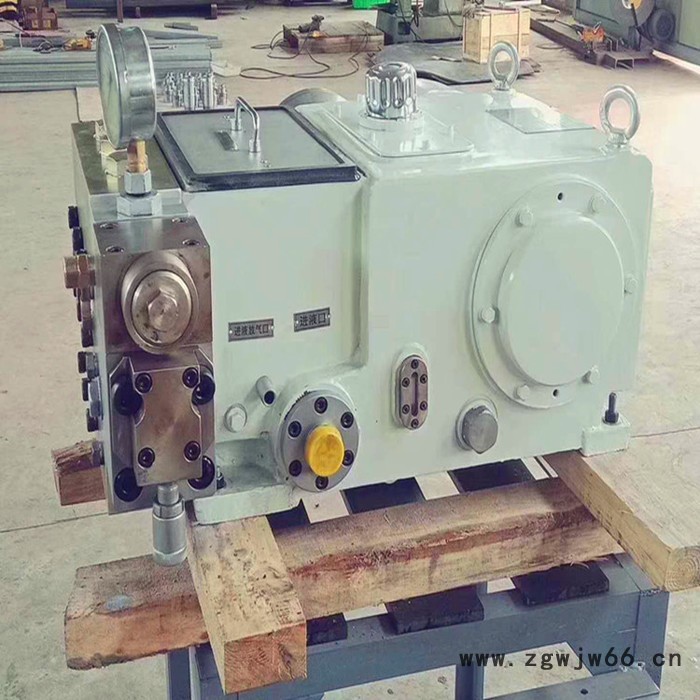

XOB 泵是卧式三柱塞往复泵，选用三相交流四极75KW 非防爆电动机驱动，经一级齿轮减速，带动三曲拐曲轴旋转，再经连杆滑块带动柱塞，使柱塞作往复运动，这样使工作液（清水）在高压腔中经吸、排液阀吸水和排出，从而使电能转换成液压能，输出高压水，供冲毛作业使用。
箱体是安装曲轴，齿轮箱、连杆、滑块和泵头和基架又是运动过程中的主要受力部件，因此采用高强度铸铁的整体箱形结构，它具有足够的强度。
曲辊选用合金钢制成，轴瓦为钢背高锡铝合金轴瓦。滑块活塞环为NJ130标准环。
连杆大头选用剖分式，以便装折，小头选用圆柱销形式，工作可靠。 2、泵头高压腔部分∶柱塞表面经喷涂合金处理，具有较高的硬度和良好的耐磨性，柱塞密封为填料密封，进、排液阀座、阀芯为不锈钢材料制成，下部安
装三组吸液阀，上部安装三组排液阀，均用螺堵压紧，三组排液高压腔由排液孔连通，在排液孔的一端装有安全阀，其调定压力为泵额定工作压力的 110%。
3、滤水器∶
为保持进入泵内的水质清洁，无杂物或硬颗粒，高压水冲毛机设置一个滤水器，滤水器由过滤箱、滤芯、进、排液口等零件配成。滤芯用不锈钢制成。外界自来水和由调压阀回来的水，从入口进入滤水器，通过管路与高压泵进液腔相连。为保证高压泵运行时有足够的进水量，应保持滤网的清洁、通畅。

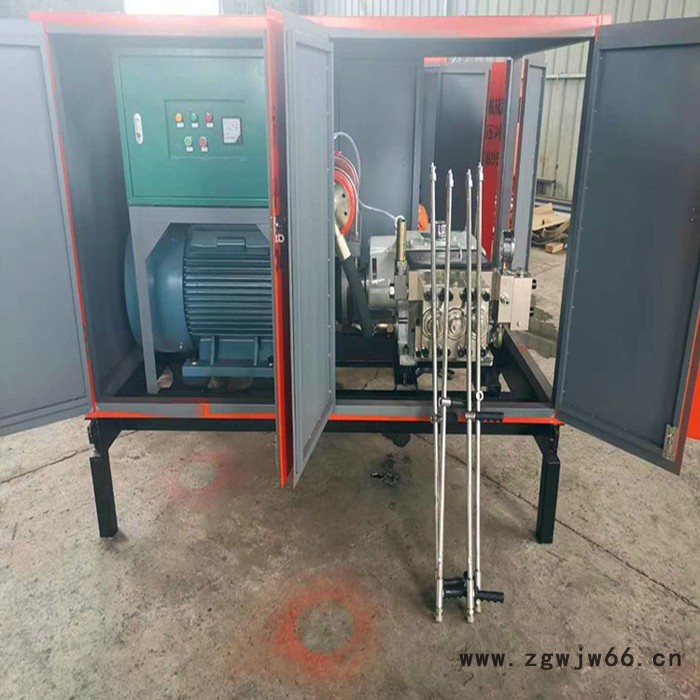

4、喷枪∶
为手持式∶喷枪与冲毛机之间用高压胶管连接，为了减轻操作人员的劳动强度，用户可在喷枪下端设钳套式配重以平衡部分喷射反作用力。

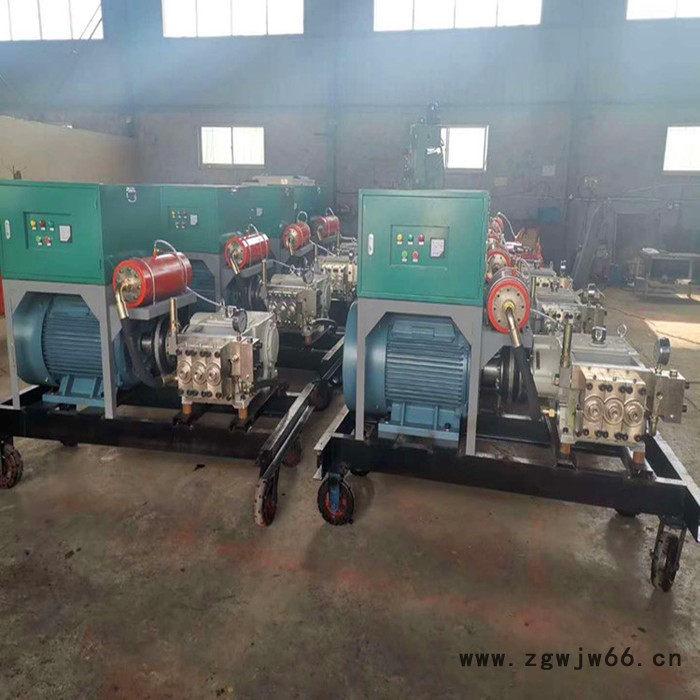

5、拖车架∶
为了使冲毛机知距离移动，冲手机设有拖车架，拖车架用别钢焊接，双轴四轮。
6、电气控制部分∶
本冲毛机的高压泵是由一台 75KW的电动机拖动，其起动电压为
交流 380V，电流约为150A。电源由DZ10—250/330型自动空气开关
输入，并作过载及短路保护。此外，电动机还采用了 JR16B—150/3D
型带断相保护的热继电器作过载及断相保护。高压水泵的电动机起动为Y-△起动。
Y一△起动（星型一三角型）控制电路
Y一△起动控制电路是由一台型号为 LC3—D953 型起动器及附件组成，其工作原理如下∶当按下起动钮 QA时，KM1、KM2 吸合，它们
四、高压水冲毛机安全操作规程
使用单位必须指定人培训的工人操作，电器设备的运行维护必须由电工进行，具体规定如下;
1、冲毛机上电器设备的金属外壳必须可靠地接零，并且金属外壳还应接地，即重复接地。重复接地可利用自然接地体，其接地电阻<4 欧。冲毛机工作时，持冲毛枪的操作人员必须带绝缘手套，穿绝缘靴。
2、冲毛机使用前，先检查电器安全措施是否达到要求。再检查泵内柱塞、润滑油、曲轴箱内的油位、各部位有无损坏，当水源接通以后，各连接管道是否有渗漏现象等等。
3、在确定一切正常，将手动调压阀拧开，使泵处于空载位置。打开球阀，再起动电动机，观察电机旋转方向是否与泵上的箭头相同，若不同，则进行调换。
4、泵起动后，夏季空载运转5分钟，冬季空载运转10分钟，一切正常后（注意倾听是否有杂音，抖动或其他异常现象）方能带载工作。
5、仓面打完或需要泵停止工作时，先将手动调压阀转到空载位置，再按停止按钮，切断电源。
6、喷枪的操作。
冲毛作业时，每支喷枪必须由操作人员持紧，将枪口对准打毛部位（严禁瞄对人）。枪头距冲毛地面 100150mm，枪与地面的夹角一般在75 度左右，操作人员集中精力，按射流与混凝土表面接触的轨迹
（宽带状）自左向右进行扫射，每排扫射要有少量重叠，以免打花。
7、高压胶管应保持平顺，不得转急弯，转小弯不得受压，应经常检查，若有损伤及时更换。更换胶管时应注意接头联接牢固。
8、冲毛机的转仓
转仓前应将喷枪电缆收到车箱内。冲毛机在仓面转运应用门塔机或其他 3 吨以上起重机。吊运钢丝绳必须吊正，不可歪斜，并有人指挥与悬挂。转入新仓面停放时位置要适宜，尽量减少冲毛机转移次数，停放地点应保证冲毛机平稳，尽量使泵保持水平位置。以保证良好的润滑条件。
9、冲手机冬季使用时，请注意防冻，每班工作完毕，应将泵，滤水器及各管道、胶管内存水排净。泵的排水方法是∶ 关闭进水闸阀，将放水螺堵拧开，排净泵内存水。
10、如发生高压水枪喷嘴出口处伤人事故，无论伤口处是否被高压水切开，在做完临时处理后应立即将伤者送往正规医院进行治疗，并向医生详细讲明高压水伤人情况，以利医院正确治疗。
冲毛机运行检查、保养
泵是高压冲毛的动力源，其维护保养是直接影响泵的使用寿命和水射流冲毛正常工作的重要环节，因此必须重视这项工作。
1、齿轮箱润滑油
用 N68 机械油（相当于旧国际 50 号机械油），不得使用更低粘度的机械油，以免影响润滑。
润滑油应在运转150小时左右后换油，同时清洗油池，加油必须在滤网口加入，正常运行中适当补充。
2、日常维护和保养
A、运动部件，紧固件是否拧紧。重点检查柱塞与滑块连接的防松螺钉。·6·
B、检查进、排液阀的性能，平时应观察阀组动作的节奏声程力表的跳动，如发现不正常，拆开检查进排液阀组的完好情况。
C、检查各部位的密封是否可靠，
D、冬天使用时，在停泵后应将进液腔内的水放尽，以免浆坏箱体。 3、密封圈更换方法本泵柱塞密封的更换，需拆卸泵头，抽出柱塞就可进行。拆卸时先卸下锁紧螺钉、压紧螺套，脱开柱塞与滑块的联接，探泵头柱塞腔螺堵，松开钢套螺堵;手盘轮胎联轴器，让滑块将柱寒巩，从泵头端慢慢抽出柱塞，卸下螺母及钢套螺堵，取出导向铜套及槐密封圈。复装时先装入柱塞密封填料并注意将密封填料接口错开，装导向铜套，将钢套螺堵，螺母拧下几扣，在柱塞表面涂润滑油后，慢塞进，复装柱塞与滑扶的联接结构，注意在拧紧压紧螺套时应转动轴联轴器，在柱塞来回运动过程中，逐渐拧紧压紧螺套，拧紧钢醵堵及螺母，须注意密封圈的松紧度要适当。
4、柱塞的修复
如柱塞表面微有拉毛现象，需及时取出柱塞进行抛光，否则会器柱寒密封圈的使用寿命，如柱塞表面损坏严重，则需及时更换。
5、保持润滑油池油量
为改善柱塞的润滑条件，本泵体增加润滑油池，池内为46 机械油（相当于旧国际30机械油）经绒线滴至柱塞上。为确保柱塞的正常侧，当班司机请注意润滑油池的油量，及时添足。
6、长期停机不用之前，应清除泵内的全部液体，清洗全部零件.涂上防锈油脂。
