品牌：达泰
应用场景：原料堆、钢厂、发电厂、煤场、料场、采矿场、化工厂、阀门、电磁阀等工业场合信号无线传输
20年工业现场运行考验：可确保工作于各种恶劣环境工业场合长期运行
起订：1块
供应：10000块
发货：1天内
| 应用场景 | 原料堆、钢厂、发电厂、煤场、料场、采矿场、化工厂、阀门、电磁阀等工业场合信号无线传输 |
|---|---|
| 20年工业现场运行考验 | 可确保工作于各种恶劣环境工业场合长期运行 |
| 测量范围 | 200米、1000米、3000米左右 |
| 测量精度 | 1% |
| 名称 | 无线喷枪控制器 |
| 外形尺寸 | 115×74×60 |
| 显示方式 | 数字式 |
| 信号类型 | 数字式 |
| 颜色 | 橙色 |
| 用途 | 可以直接代替有线的RS485网，无需PLC，实现开关量无线测控 |
| 重量 | 200 |
| 执行质量标准 | ISO9001 |
| 结构型式 | 单元组合式 |
| 驱动能源 | 电动 |
| 品牌 | 达泰 |

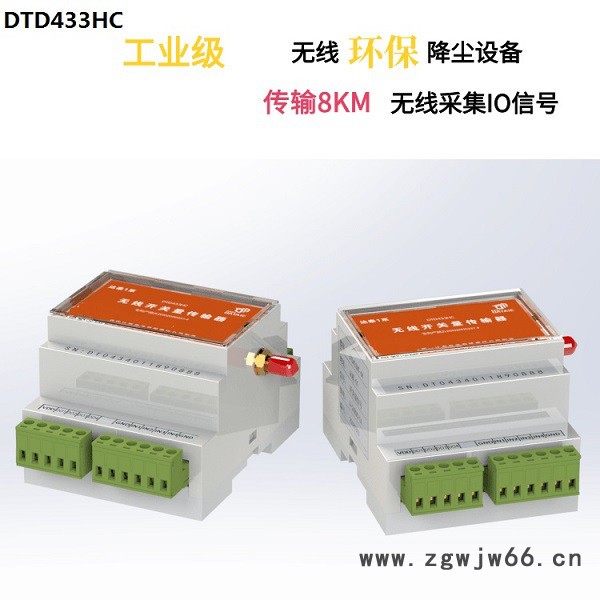

| 型号 | DTD433HC |
| 加工定制 | 否 |
钢厂原料场煤堆喷雾降尘无线控制方案
★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。
一、项目背景
在燃煤发电厂、港口、铁路、货场、煤矿、矿山、化工厂、钢铁厂等露天煤场、煤堆、料场、废渣场等堆场空气中的煤灰、粉尘等扬尘，它不仅污染环境，对原料本身也是一种损耗，同时会加快设备的磨损。故对于发电厂、钢厂等原料场堆需进行喷雾降尘作业，定期喷水降尘，还可对进出车辆及装卸的车辆进行前期喷淋以减少因装卸而产生的煤尘，很大限度地降低了煤粉尘对周围空气环境质量的影响。
二、产品介绍

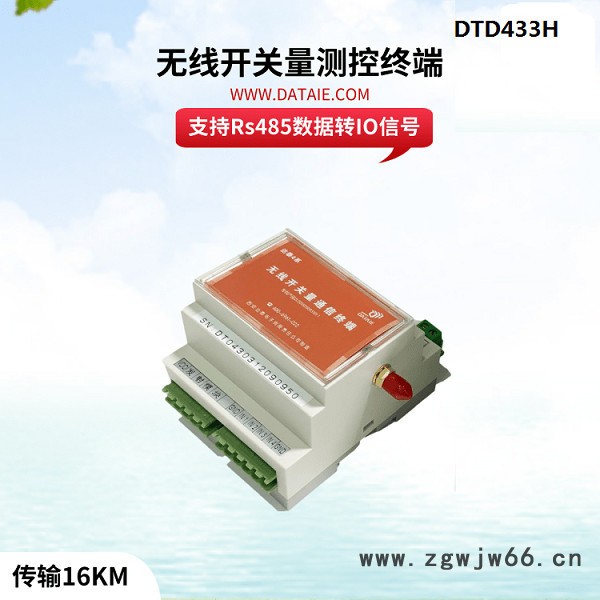

1. 达泰4系工业级多点集群组网无线开关量测控终端-DTD433H
无线开关量测控终端——DTD433H在本方案中提供了2路开关量输出（DO）信道，符合MODBUS RTU协议，无线可靠传输距离达3公里。DTD433H产品适合于点对多点而且分散不便于挖沟布线等应用场合。一台主机可与256个从机配套使用。所有从机的地址都是惟一的，不会存在从机间互相干扰的情况。

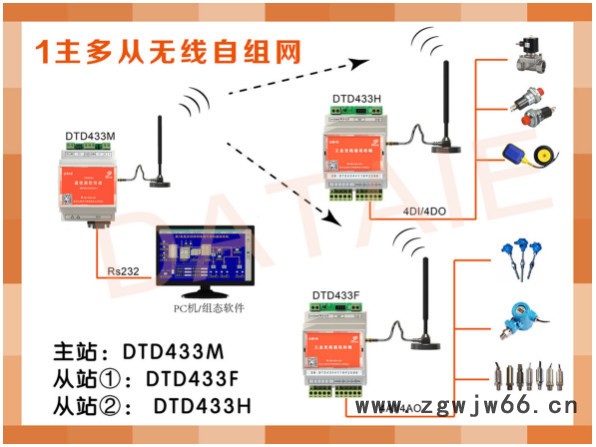

DTD433H需要与DTD433M/DTD434M/DTD435M一同使用，作为从站采集传感器、PLC、DCS、智能仪表等设备的数据，与主站PC、PLC、组态软件、触摸屏、人机界面等组成无线自组网通讯。使用过程中无需更改程序，只需简单接线即可使用。
无线IO，无线数字量采集器，无线开关量发射器，无线控制继电器，工业无线通信模块,西安达泰电子,工厂无线技改
2. DTD433H产品选型
三、现场应用
1. 需求
扬州泰富某钢铁厂原料场共有6个料条，每个料条的长度约为900米左右，料条的两侧均布置了喷洒水枪头，每间隔40米布置一个喷洒水枪头，即约每个料条两侧各布置23个喷淋枪头，共46个。
料场布置如下图所示 ▼
目前每个喷洒枪头的开闭由安装其管路的电磁阀控制，而每个电磁阀由电气室内相应PLC控制柜内的接触器控制。考虑到现场的喷洒水枪头分散于各料条的边侧，且每个控制电磁阀与相应的电气柜间隔距离远，布线不方便，成本高，施工时间长会影响到工厂的正常生产，因此拟采用无线方式来完成该需求。
无线IO，无线数字量采集器，无线开关量发射器，无线控制继电器，工业无线通信模块,西安达泰电子,工厂无线技改
2. 解决方案
根据现场情况，技术人员决定采用1主46从的方式来无线控制每个料条上煤堆的喷雾降尘的工作。发射端DTD434MCY，机箱内包含1个smart200PLC控制2个料条，将PLC下发到接触器的开关量信号无线传输到接收端(喷洒水枪头端)，每个喷洒水枪头端分别安装一块DTD433HCY小箱子(注：这里选择箱体是因为煤堆粉尘大，且在喷头下需要防水防尘的考虑)来控制箱体内电磁阀的开关，完成PLC无线控制喷洒水枪头给煤堆降尘的工作。
无线通讯方案示意图 ▼
四、无线方案的好处
1. 节省改造周期，无需大型施工：免除布线维护困扰**之内**可以轻松的完成改造并达到通讯稳定性要求。
2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工**可以完成安装。
3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理。
4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。
5. 售后服务：具有20年工业现场调试经验的无线通讯团队，为产品提供技术支持与售后服务。
无线IO，无线数字量采集器，无线开关量发射器，无线控制继电器，工业无线通信模块,西安达泰电子,工厂无线技改
五、成功案例
◆ 湖南博云东方粉末冶金有限公司，5个工位信号呼叫和PLC无线通讯，200m
◆ 中国汽车工业工程有限公司，PLC无线唤醒AGV小车，50m
◆ 苏州贸贝特自动化科技有限公司，现场设备报警信号采集到plc，1KM
◆ 深圳招商建筑科技有限公司，建筑工地上分散的开关量无线采集到PLC，500m
◆ 安徽依诺玛智能科技有限公司，PC与PLC之间，200m
◆ 澳大利亚电厂，空气预热器漏风间隙控制系统的改造，3KM
◆ 宁波金田铜业，熔铸车间无线控制行车加料，500米
◆ 西安盛鹏石油科技有限公司，石油钻井用，200M
◆ 鄂尔多斯苏格里气田生产指挥中心,15个温控器和上位机软件无线通讯,300米
◆ 江西源丰有色金属有限公司，西门子200与触摸屏之间，400M
◆ 四川龙蟒钛业股份有限公司，30多台分布仪表4-20mA信号传输到不同DSC系统上，2KM
◆ 山西省长治钢厂，主站300PLC和6个移动车子无线，150M
◆ 浙江青山钢铁有限公司，西门子PLC之间无线通讯，500M
◆ 山东重联电动车辆制造有限公司,S7-1200之间无线通讯
◆ 吉林碳素厂，行车与地面PLC之间无线通讯
◆ 吐鲁番中企铜业有限公司，4个雷达液位计与PLC模拟量无线传输，2公里
◆ 江西铜业集团，山上水池液位监测，3公里
◆ 江西离子型稀土工程技术研究有限公司
◆ 启东通润润滑液压设备有限公司
◆ 北京北起新创起重设备有限公司
◆ 江苏精诚医药有限公司
◆ 湖北益泰药业股份有限公司，智能仪表与触摸屏之间的无线通讯
◆ 河北西斯派尔机械配件有限公司，叉车PLC无线控制
◆ 郴州远大工业住宅集团，搅拌站送料斗无线通讯系统，200M
? 持续更新
六、公司介绍
西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的高新技术“智”造企业，产品具有“可靠、简单、高效”的特点，能够直接取代传统线缆，实现工业数据信号的无线传输，近20年间，达泰先后获得多项发明，被评为高新技术企业，常年与国内top50高校进行产学研合作、水泥行业供应商，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯团队，为客户提供全方位的技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过5年以上。
