品牌：宝鑫达
材质：塑料/碳钢
规格：6-12 6-18
起订：1
供应：10000
| 材质 | 塑料/碳钢 |
|---|---|
| 规格 | 6-12 6-18 |
| 品牌 | 宝鑫达 |
| 型号 | 单层6 8 10 12，双层6-18 |

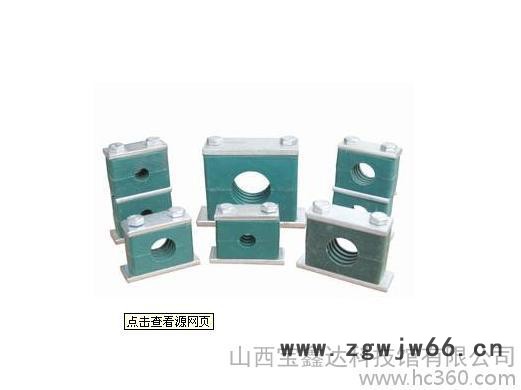

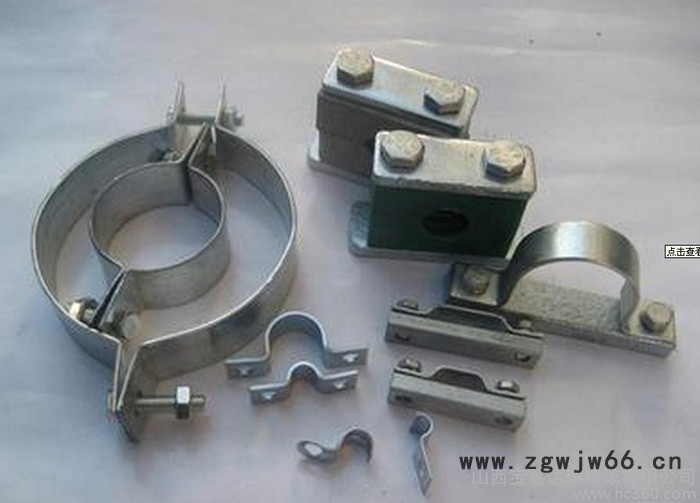

一、概述
适用于以油、水、气为介质的管道固定用塑料管夹。工作温度为-5~+100℃。
A系列管夹适用于中压、低压（PN≤8MPa）管道的固定；B系列管夹及B系列I型组合安装管夹适用于中高压、高压（PN≤31.5MPa）管道的固定。
二、外形尺寸
1.1A系列管夹的形式和尺寸见图1和表1。
1.2 B型管夹的形式和尺寸见图2和表2。
1.2.1B型系列I型组合安装管夹的形式和尺寸见图3和表3。
a）同一外形尺寸的B型系列I型管夹，可叠垒成组合安装，但最多不超过5根管子。
b）尺寸计算H=H2+H3+(N-1)>T
式中：N—管子根数：
T—相邻管距（见表3），mm；
H2、H3见表2和表3
⊙注：组合安装管夹的每组重量可近似按（N—0.5）乘以表2中的单间重量。
2.1标记说明
A系列I型、管子外径为12mm的塑料管夹：
塑料管夹A（I）12 JB/ZQ4008-97
B系列II型、管子外径为28mm的塑料管夹：
塑料管夹B（II）28 JB/ZQ4008-97
B系列I型组合叠装、管子外径为22mm的3根、管子外径为28mm的2根的塑料管夹；
塑料管夹B（I）22*3-28*2 JB/ZQ4008-97
三、安装说明（B1~B3）
B1管夹底板采用焊接法固定在焊板，钢梁、轨道上。应注意焊接板、钢梁、轨道的固定必须牢靠，其所受符合要保持在允许范围内（参考图A1、A2）
B2安装时、相邻管夹的间距，应保持在1—3m的距离。
B3、管路安装时，在弯管处其弧形部分之后，就应安装管夹。（见图B1）。
