品牌：SME
表面处理：抛光
材质：铝合金
起订：10套
供应：200套
发货：4天内
| 表面处理 | 抛光 |
|---|---|
| 材质 | 铝合金 |
| 产地 | 中国 |
| 公称通径 | 25 |
| 规格 | 25x6 |
| 类型 | 螺栓式连接 |
| 适用范围 | 橡胶软管固定作业 |
| 紧固直径 | 36-39 |
| 品牌 | SME |
| 型号 | 023054 |
| 加工定制 | 否 |

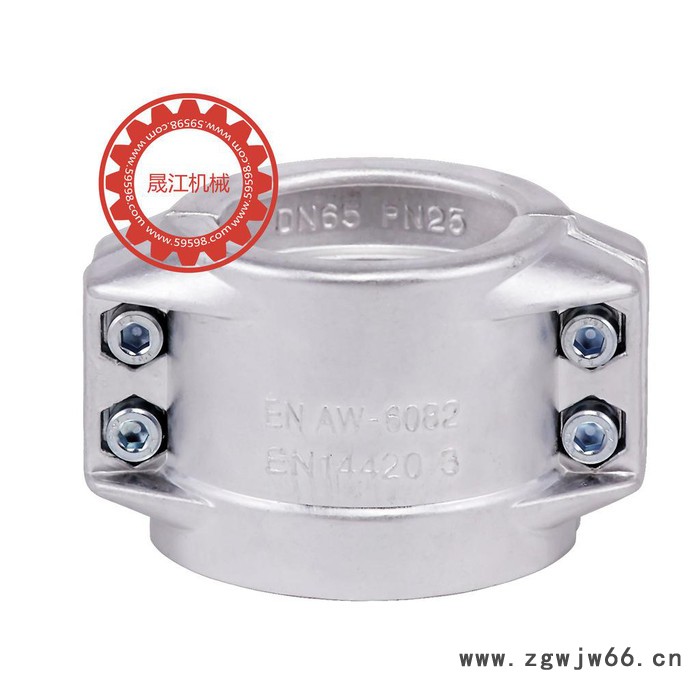

安全夹的介绍：
DIN2817 有些地方称它为卡箍，这个其实是英文直译来的，从他的作用与卡箍是差不多的，但与配套用的快速接头是不一样的。所以我们这里按国人习惯叫他为安全夹，跟套材料分为：不锈钢安全夹、铝安全夹、黄铜安全夹。配合螺纹套管接头 执行DIN 2817标准
适用的工作压力范围：
通过锻造铝合金卡箍连接胶管的接头，对应橡胶软管适用的工作压力为25bar；铝质套管接头的工作压力为16bar；聚丙烯PP材质的为10bar；密封垫圈为聚氨酯类，不锈钢接头密封垫为聚四氟乙烯PTFE
公螺纹套管接头一端为外螺纹，另一端装配锻造铝合金管夹。
母螺纹套管接头一端为可转动螺母（非NPT-螺纹制式），另一端装配锻造铝合金管夹。
产品的配套零件：
2片母体+4个螺杆+4个螺母(螺杆及螺母材质正常配碳钢,可改用不锈钢材质的）
产品特性：
DIN2817安全夹的平面密封性强，在适用适当的尺寸时可达到无缝闭合，可以让连接处看上去更加的美观，同时在抗压性能方面相当的稳定，可以保障您对于本产品的任何使用，适合的工作压力在25bar。最主要的是它的连接相当的简单特别容易上手，在安装现场可以适当的减少了一些施工的时间增加了施工的效率性。如果您的产品通径在DN125以上的接头在末端我们只提供法兰连接方式。
应用领域： 化学工业饮料工业石化行业食品工业高炉炼铁机场加油液化气
相关安全夹与罐车配件黄铜GA型接头组合的图片
为了您更清楚地了解产品，我们把产品分类汇总成表格，以供查阅
不同的尺寸可以参照一下表格，也可以通过此链接了解更多的产品资料：管夹 | ||||
art. no. | 尺寸 | 管子内径 | X | L |
铝安全夹023051 | 13 × 5 | 22 ~ 24 | 51 ± 2 | 50 ± 1 |
铝安全夹023052 | 19 × 6 | 30 ~ 33 | 63 ± 2 | 50 ± 1 |
铝安全夹023081 | 25 × 5 | - |
|
|
铝安全夹023053 | 25 × 6 | 36 ~ 39 | 63 ± 2 | 50 ± 1 |
铝安全夹023054 | 25 × 8 | 40 ~ 43 |
|
|
铝安全夹023082 | 32 × 5 | - |
|
|
铝安全夹023055 | 32 × 6 | 43 ~ 46 | 76 +3/-2 | 50 ± 1 |
铝安全夹023056 | 32 × 8 | 47 ~ 50 | 78 +3/-2 | 50 ± 1 |
铝安全夹023083 | 38 × 5 | - |
|
|
铝安全夹023057 | 38 × 6.5 | 50 ~ 52 | 83 +3/-2 | 50 ± 1 |
铝安全夹023058 | 38 × 8 | 53 ~ 56 | 85 +3/-2 | 50 ± 1 |
铝安全夹023059 | 38 × 10 | 53 ~ 56 | 54 +3/-2 | 50 ± 1 |
铝安全夹023060 | 40 × 7 | 53 ~ 56 | 85 +3/-2 | 50 ± 1 |
铝安全夹023061 | 40 × 10 | 58 ~ 61 | 90 +3/-2 | 50 ± 1 |
铝安全夹023062 | 45 × 7 | 62 ~ 63 |
|
|
铝安全夹023081 | 50 × 2 | - |
|
|
铝安全夹023070 | 50 × 5 | - |
|
|
铝安全夹023079 | 50 × 5.5 | - |
|
|
铝安全夹023063 | 50 × 6 | 62 ~ 63 |
|
|
铝安全夹023064 | 50 × 8 | 64 ~ 67 | 102 +3/-2 | 56 ± 1 |
铝安全夹023065 | 50 × 10 | 69 ~ 71 | 106 +3/-2 | 56 ± 1 |
铝安全夹023080 | 63 × 6 | - |
|
|
铝安全夹023066 | 63 × 8 (65 × 7) | 78 ~ 82 | 120 +4/-2 | 74 ± 1 |
铝安全夹023067 | 63 × 10 | 84 ~ 87 | 124 +4/-2 | 74 ± 1 |
铝安全夹023084 | 75 × 6 | - |
|
|
铝安全夹023071 | 75 × 7.5 | - |
|
|
铝安全夹023068 | 75 × 8 | 89 ~ 94 | 132 +4/-2 | 76 ± 1 |
铝安全夹023072 | 75 × 10 | 94 ~ 97 | 136 +4/-2 | 76 ± 1 |
铝安全夹023075 | 80 × 8 | 94 ~ 97 | 137 +4/-2 | 76 ± 1 |
铝安全夹023073 | 90 × 6.5 | - |
|
|
铝安全夹023085 | 100 × 6.5 | - |
|
|
铝安全夹023069 | 100 × 8 | 114 ~ 119 | 166 +4/-2 | 120 ± 1 |
铝安全夹023074 | 100 × 10 | 118 ~ 122 | 170 +4/-2 | 120 ± 1 |
铝安全夹023086 | 100 × 12 | 122 ~ 126 | 174 +4/-2 | 120 ± 1 |
铝安全夹023076 | 125 × 10 | 143 ~ 148 | 192 +4/-2 | 147 ± 1 |
铝安全夹023077 | 150 × 10 | 167 ~ 173 | 227 +4/-2 | 180 ± 1 |
铝安全夹023078 | 200 × 12 | 222 ~ 229 | 284 +4/-2 | 240 ± 2 |
--螺栓螺母: 10.9级(或8.8)
--尺寸100mm及以下4孔,尺寸125mm 和150mm6孔, 尺寸200mm有8孔
--尺寸编号如有变更，恕不另行通知。
