品牌：博强
表面处理：镀锌
材质：塑料
起订：10个
供应：100000个
发货：3天内
| 表面处理 | 镀锌 |
|---|---|
| 材质 | 塑料 |
| 产地 | 江苏启东 |
| 工艺 | 注塑 |
| 公称通径 | 6-16 |
| 规格 | 18~28 |
| 类型 | 塑料管夹 |
| 认证 | ISO9001-2000 |
| 适用范围 | 液压管路 |
| 销售方式 | 直销 |
| 颜色 | 绿色 |
| 执行质量标准 | 国标 |
| 标准类型 | 国标 |
| 紧固直径 | 18mm~28mm |
| 贸易属性 | 内贸 |
| 发货期限 | 3-7天 |
| 品牌 | 博强 |
| 型号 | B(I)18~B(I)28 |
| 加工定制 | 是 |
| 打样周期 | 1-2天 |
| 规格:6 | 类型:种类管夹 |
| 材质:铝合金+工程塑料 | 表面处理:镀蓝白锌 |
| 公称通径:6（mm） | 紧固直径:6（mm） |
| 适用范围:冶金、船泊、化工、电力、燃气 |
一、概述
适用于以油、水、气为介质的管道固定用塑料管夹。工作温度为-5~+100℃。
A系列管夹适用于中压、低压（PN≤8MPa）管道的固定；B系列管夹及B系列I型组合安装管夹适用于中高压、高压（PN≤31.5MPa）管道的固定。
二、外形尺寸
1.1A系列管夹的形式和尺寸见图1和表1。
1.2 B型管夹的形式和尺寸见图2和表2。
1.2.1B型系列I型组合安装管夹的形式和尺寸见图3和表3。
a）同一外形尺寸的B型系列I型管夹，可叠垒成组合安装，但不能超过5根管子。
b）尺寸计算H=H2+H3+(N-1)>T
式中：N—管子根数：
T—相邻管距（见表3），mm；
H2、H3见表2和表3
⊙注：组合安装管夹的每组重量可近似按（N—0.5）乘以表2中的单间重量。
2.1标记说明
A系列I型、管子外径为12mm的塑料管夹：
塑料管夹A（I）12 JB/ZQ4008-97
B系列II型、管子外径为28mm的塑料管夹：
塑料管夹B（II）28 JB/ZQ4008-97
B系列I型组合叠装、管子外径为22mm的3根、管子外径为28mm的2根的塑料管夹；
塑料管夹B（I）22*3-28*2 JB/ZQ4008-97
三、管夹承载能力
(A1,A2及图A1，图A2)
A1表示方法：管夹承受管子轴向力的能力大小，用曲线图表示。
A2具体内容：图A1用于“A系列管夹”；图A2用于“B系列I型管夹”。a曲线表示管夹与管子处于“静摩擦状态”时，管子外径尺寸与管夹承受管子轴向力的函数关系。b曲线表示管夹与管子处于“动摩擦状态”时，管子外径尺寸与管夹承受管子轴向力及转矩的函数关系。
四、安装说明（B1~B3）
B1管夹底板采用焊接法固定在焊板，钢梁、轨道上。应注意焊接板、钢梁、轨道的固定必须牢靠，其所受符合要保持在允许范围内（参考图A1、A2）
B2安装时、相邻管夹的间距，应保持在1—3m的距离。
B3、管路安装时，在弯管处其弧形部分之后**应安装管夹。（见图B1）。

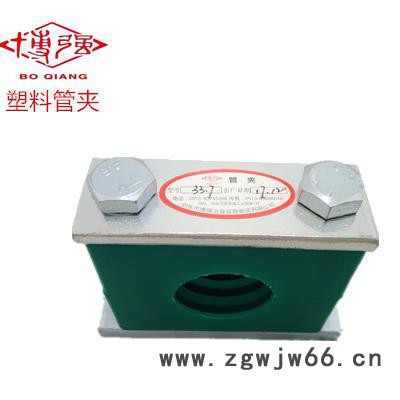

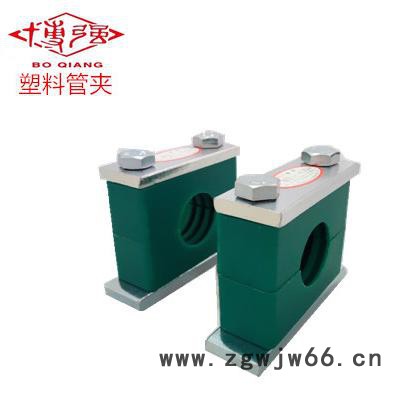

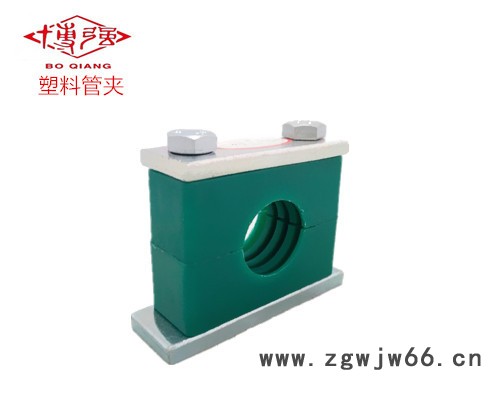

五、产品实拍
我公司均为实拍图片 请认准图片上的
商标水印谨防假冒！
