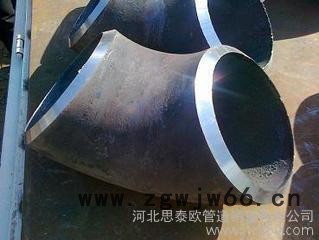

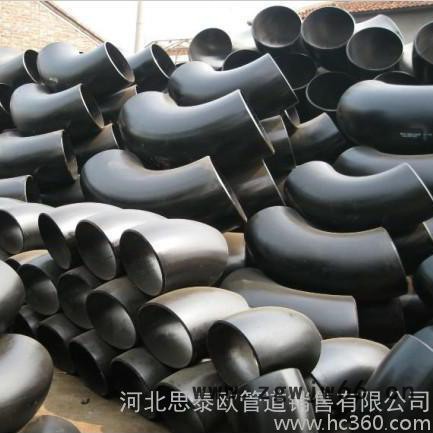

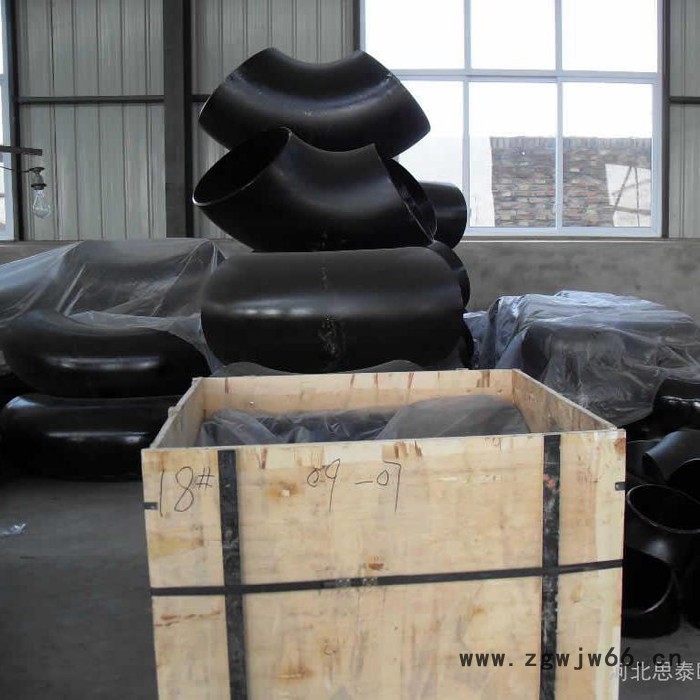

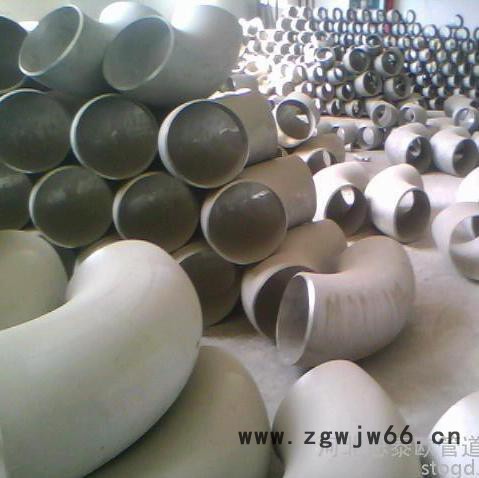

供应思 泰 欧**高压圆弧弯头 石油专用高压管件

      高压圆弧弯头分类：
??1.以材圆弧弯头质划分碳钢,铸钢,合金钢,不锈钢,铜,铝合金,塑料,氩硌沥,PVC,PPR等.
??2.以制作方法划分可分为推制,压制,锻制,铸造等.
??3.以制造标准划分可分为国标,电标,水标,美标,德标,日标,俄标等.
??4.按它的曲率半径来分:可分为长半径弯头和短半径圆弧弯头弯头.长半径弯头指它的曲率半径等于1.5倍的管子的外径,即R=1.5D.短半径弯头指它的曲率半径等于管子外径,即R=1.0D.(D为弯头直径,R为曲率半径).

一种圆弧弯头的模具——角形芯头的制造方法,角形芯头由圆柱段,变形扩径段和定形段组成,其特征是:将多块具有一定几何形状和尺寸的钢板重叠焊接,制成角形芯头粗坯,经手工修磨而制成角形芯头,步骤如下:
??(１)将钢板经车床加工成一圆环,圆环的外圆弧为要圆弧弯头内壁的外圆弧,圆环的内圆弧为要圆弧弯头内壁的内圆弧;
??(２)从圆环形钢板上割取二块对称的角形主芯板,它的外圆弧即为圆环形钢板的外圆弧,它的内圆弧在定形段内即为圆环形钢板的内圆弧,在变形扩径段内为过渡圆弧,角形主芯板的大头即定形段的宽度为圆环形钢板的宽度,它的小头即变形扩径段起点的宽度为圆柱段的直径;
??(３)将二块大小相等,对称的角形主芯板叠合在一起焊接,两板间的平面即为芯头轴线所在的平面;
??(４)从钢板上割取多块角形副芯板,每块角形副芯板与主芯板的弯曲轴线重合,形状相似,尺寸依次递减;
??(５)在焊接好的二块角形主芯板的两侧,先依次对称重叠焊接角形副芯板,使其横截面接近圆形,再与圆柱段相焊,要使两主芯板间的平面与圆柱段轴线所在的平面重合,组成芯头轴线所在的平面。
