品牌：福森泰科
材料：不锈钢
产地：广东
起订：1只
供应：457只
发货：2天内
| 材料 | 不锈钢 |
|---|---|
| 产地 | 广东 |
| 防护等级 | IP50 |
| 规格 | 2kg 1kg |
| 类型 | 拉力计 |
| 输出信号 | 模拟型 |
| 制造商 | Forsentek |
| 制作工艺 | 集成 |
| 种类 | 测力计 |
| 材料物理性质 | 导体 |
| 材料晶体结构 | 单晶 |
| 品牌 | 福森泰科 |
| 型号 | 10N/20N |
| 制造商零件编号 | FSSM |
小量程测力计10N/20N小型拉力计弹簧拉力测量张力

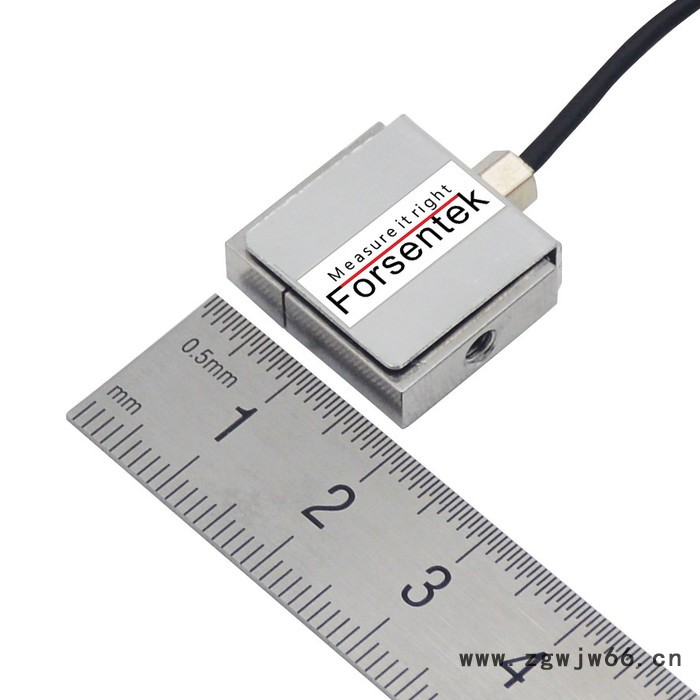

小尺寸拉力测力计FSSM采用不锈钢材质基于电阻应变式原理，拉力计FSSM尺寸小，精度高，可以用于拉力测量及压力测量，力测量范围有0-10N / 0-20N / 0-50N / 0-100N / 0-200N / 0-500N / 0-1000N 可选，可替换Futek传感器LSB200，常用于推拉力计，牵引力实验，装配压入力监测，纺线张力大小测量，压力分布测试，弹簧测试，气缸推力测量，键盘按键测试，手机触摸屏测试，开关插拔力测量等。
拉力测力计FSSM尺寸图
| FSSM订货号 | 测力范围 | 测力方向 |
| FSSM-10N | 0-10N/0-1kgf | 拉力测量 压力测量 拉压双向力测量 |
| FSSM-20N | 0-20N/0-2kgf | |
| FSSM-50N | 0-50N/0-5kgf | |
| FSSM-100N | 0-100N/0-10kgf | |
| FSSM-200N | 0-200N/0-20kgf | |
| FSSM-300N | 0-300N/0-30kgf | |
| FSSM-500N | 0-500N/0-50kgf | |
| FSSM-1kN | 0-1000N/0-100kgf |
小尺寸拉力计FSSM参数表
| 量程 | 10N 20N 50N 100N 200N 300N 500N 1000N 1kgf 2kgf 5kgf 10kgf 20kgf 30kgf 50kgf 100kgf |
| 供电电压 | 3-12V |
| 灵敏度系数 | 2.0 mV/V |
| 零点输出 | <0.05mV/V |
| 非线性 | ±0.1% 满量程 |
| 滞后 | ±0.1% 满量程 |
| 非重复性 | ±0.05% 满量程 |
| 蠕变（5min） | ±0.1% 满量程 |
| 安全过载 | 150% 满量程 |
| 极限过载 | 200% 满量程 |
| 温度补偿范围 | -10...+40℃ |
| 使用温度范围 | -20...+60℃ |
| 零点温度漂移 | ±0.03%满量程/℃ |
| 灵敏度温度漂移 | ±0.02%满量程/℃ |
| 输入阻抗 | 380±30 欧姆 |
| 输出阻抗 | 350±5 欧姆 |
| 绝缘阻抗 | >2000M 欧姆 |
| 传感器材质 | 不锈钢 |
| 防护等级 | IP62 |
| 导线 | 2*4000mm |
| 接线 | 红－电源正 黑－电源负 绿－信号正 白－信号负 |
小量程测力计10N/20N小型拉力计弹簧拉力测量张力
传感器“额定输出”简介：
额定输出定义：传感器在满量程负载时的输出，一般表示为mV/V，一般也被叫做“灵敏度”。传感器的额定输出（灵敏度）指明了该传感器的信号输出范围。
传感器的输出信号=(供电电压x额定输出) x加载力/传感器量程
额定输出一般有1.0mV/V 、1.5mV/V、2.0mV/V、3.0mV/V。
供电电压一般推荐是3-15V范围内的恒压。
“加载力/传感器量程”的范围是0-1（加载力的范围是0~量程）。
综上所述：测力传感器的输出信号范围一般在0-45mV范围以内。
例1：额定输出2.0mV/V的拉力计，采用10V供电，该传感器的输出信号范围**是约0-20mV。
例2：额定输出1.0mV/V的测力计，采用5V供电，该传感器的输出信号范围**是约0-5mV。

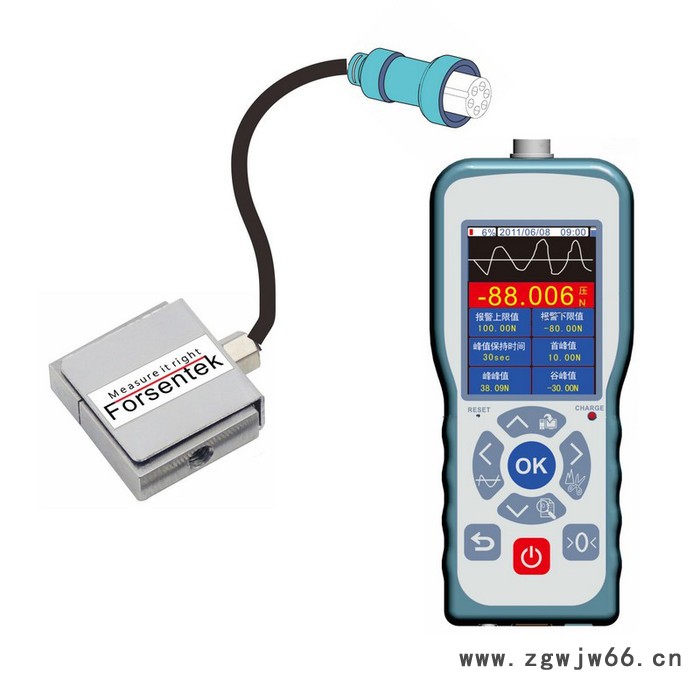

拉力测力计输出信号怎么处理？可以外接传感器信号放大器输出±5V/0-5V/0-10V/4-20mA :
放大器供电压压---24V DC 或 12V DC
放大器输出信号----0-5V,0-10V,4-20mA,-5~5V，信号大小与力值大小成正比。
例1：拉力计FSSM-10N配套信号放大器FSC(0-10V)-24V，出厂前会调试好，力值与输出信号的对应关系为0-10N拉力对应0-10V，电压信号与拉力值大小在误差范围内呈线性关系，即0V对应0N，5V对应5N拉力，10V对应10N拉力，以此类推。
例2：测力计FSSM-20N配套信号放大器FSC(4-20mA)-24V，出厂前会调试好，力值与输出信号的对应关系为0-200N拉力对应4-20mA，电流信号与拉力值大小在误差范围内呈线性关系，即4mA对应0N，12mA对应10N拉力加载，20mA对应20N拉力加载，以此类推。
拉力传感器量程选择：
额定量程的定义：在满足所标注的参数范围内，传感器被设计去测量的力值上限。
测量范围：如额定量程为10N的拉力感测器的拉力测量范围是0~10牛，额定量程为20N的传感器的测力范围是0~20牛。
传感器过载**和弹簧被过度拉伸是一个道理，会给传感器的弹性体造成不可逆的过度变形，从而损坏传感器；过载损坏是称重测力传感器在应用中比较常见的故障，且不可维修。所以在选择传感器量程的时候尽量留有一定的冗余量，一方面可以延长使用寿命，另一方面可以防止应用中的冲击力对传感器造成过载损伤。比如拉力测量范围是4N-7N的应用可以选择10N量程的拉力计，拉力大小7N-16N的应用可以选择量程为20牛的拉力测力计。
