品牌:huatai/华泰
编号:HT-065
类型:手动
发货:1天内
编号 | HT-065 |
---|---|
类型 | 手动 |
行程 | 22 |
最大破碎力 | 16 |
最大折断力 | 16 |
是否可定制 | 是 |
品牌 | 华泰 |

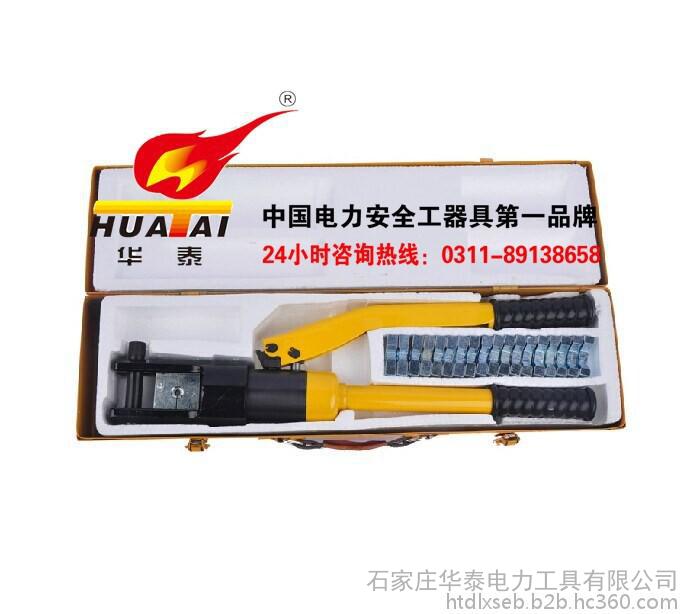

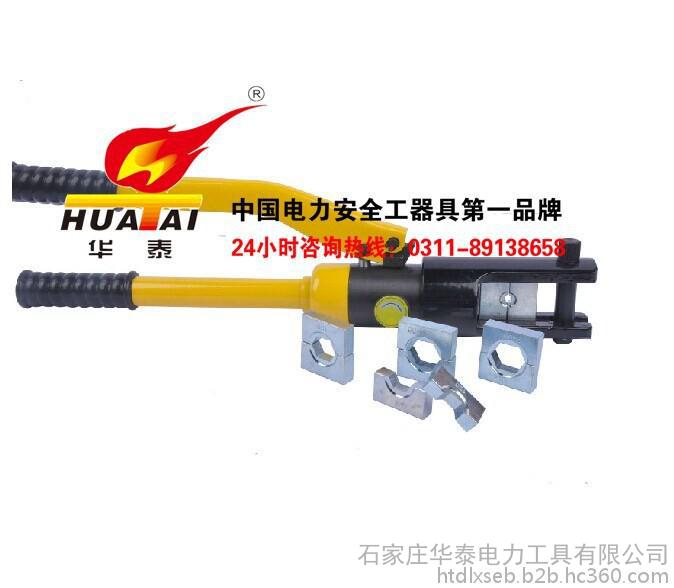

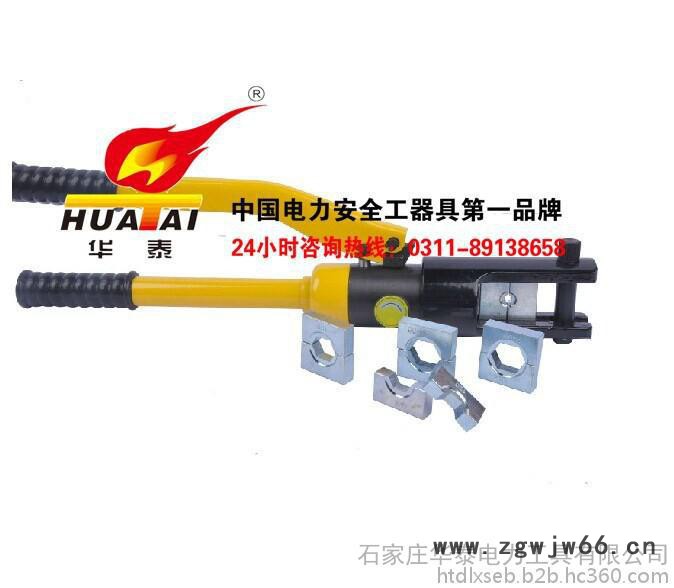

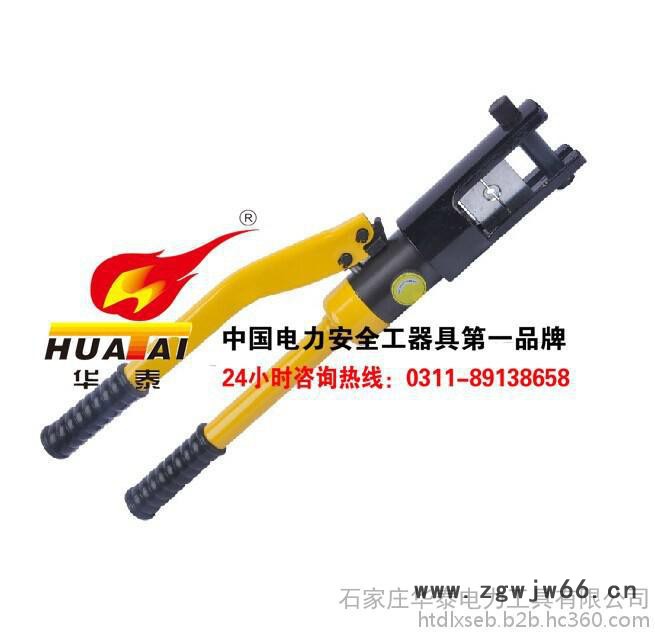

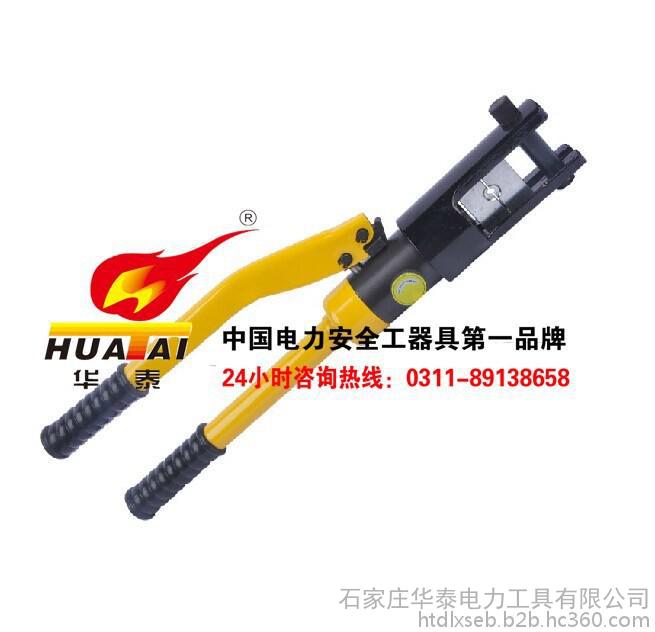

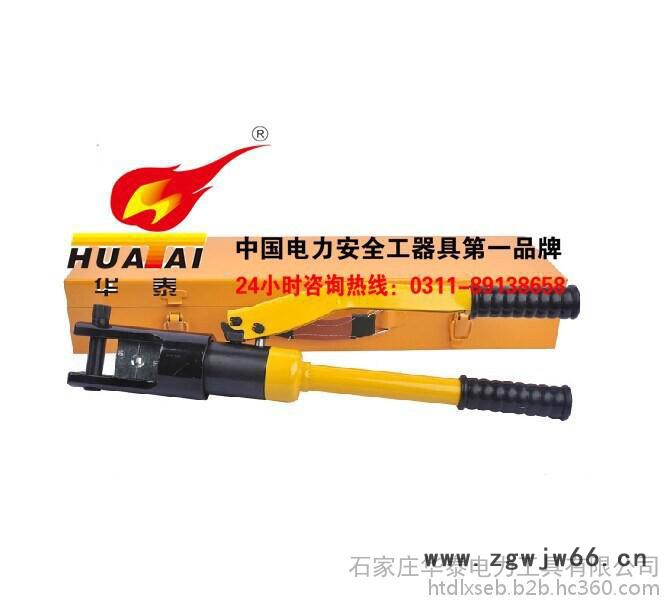

压线钳 双速液压双速液压钳KYA-240液压工具
石家庄华泰电力工具有限公司
联系电话:0311-89138658 15354489700
QQ:2850955032
手动液压钳适合高空或地面作业.用于输配电线路及工场处配电线路铜铝接线端子的压接.配有自动卸压装置,安全可靠,自重轻,端子压接后的外型呈正六角形,导电性良好,且压接范围广泛.
技术参数
1.型 号
2.**大压力(Mpa)
3.工作行程(mm)
4.压接范围(mm2)
5.自重(kg)
手动液压钳的结构原理
压接钳由油箱、动力机构、换向阀、卸压阀、泵油机构组成,泵油机构由油泵体、 高、低压油出油孔、偏心轴、偏心轴承、从动齿轮和一对高压油泵以及一低压油泵构成,油泵体悬固于油箱盖上,高、低压油出油孔开设在油泵体上,与卸压阀油路 连接,偏心轴呈纵向设置,上端枢置于油泵体中央,下端固设偏心轴承,从动齿轮固置在偏心轴顶部,与动力机构联结,高、低压油泵悬固在油泵体上,各具一与偏 心轴承相触的作动件,高、低压油泵的泵腔分别与高、低压油出油孔相通。将泵油机构与动力机构的连接为垂直连接,可充分利用空间而小化占地面积,有利于作业 及运输;将高、低压油泵的泵油形式变为偏心轴承的作动形式,具有结构简单、零部件少而利于装配
使用方法
1.首先检视压著端子与电线规格是否配合。
手动液压钳
2.选择所欲压著之模具,例如欲被压著之端子规格240mm2,则选择240mm2上下模具。
3.将模具各装入活塞与模具固定座中。
4.泵浦使用方法:将进回油开关以顺时针方向拧紧反复摇动手柄,注视模具,当上下模两者碰在一处时**表示压著完毕,若使用者未注意继续摇动,则泵浦有“咔嚓”声音,此为安全保护装置打开,活塞停止前进,此时应将回油开关以逆时针方向转动,则活塞回到原来位置。
