品牌：福森泰科
材料：不锈钢
产地：广东
起订：1只
供应：9992只
发货：2天内
| 材料 | 不锈钢 |
|---|---|
| 产地 | 广东 |
| 防护等级 | IP50 |
| 规格 | 10N 20N |
| 类型 | 应变式拉压力传感器 |
| 输出信号 | 模拟型 |
| 制造商 | Forsentek |
| 制作工艺 | 集成 |
| 种类 | 拉力测量压力测量 |
| 材料物理性质 | 导体 |
| 材料晶体结构 | 单晶 |
| 品牌 | 福森泰科 |
| 型号 | 20N/10N |
| 制造商零件编号 | FSSM-10N/20N |

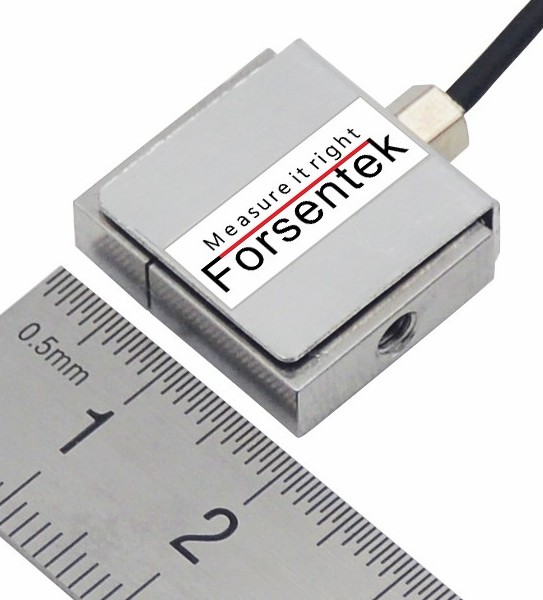

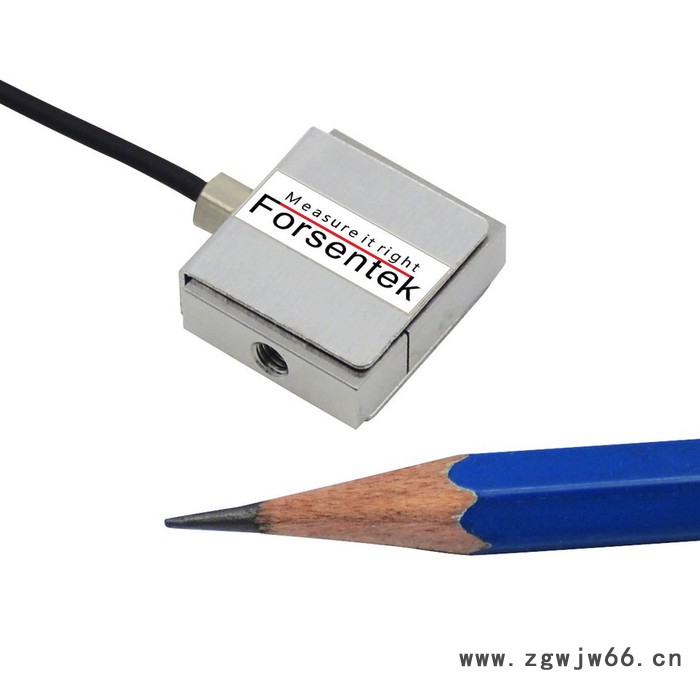

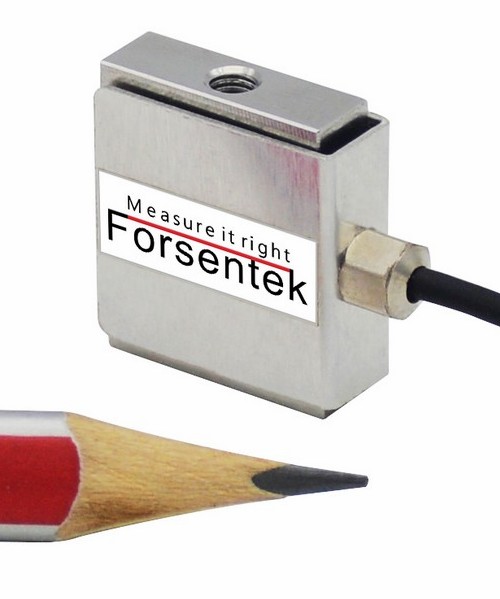

小型弹簧拉力测量传感器20N/10N测量弹簧拉力大小2kg/1kg
小尺寸压力测量传感器FSSM采用不锈钢材质基于电阻应变式原理，感应器尺寸小，精度高，可以用于拉力测量及压力测量，测量范围有0-10N / 0-20N / 0-50N / 0-100N / 0-200N / 0-500N / 0-1000N 可选，常用于推拉力计，牵引力实验，弹簧拉力测量，装配压入力监测，压力分布测试，气缸推力测量，键盘按键测试，手机触摸屏测试，开关插拔力测量等。

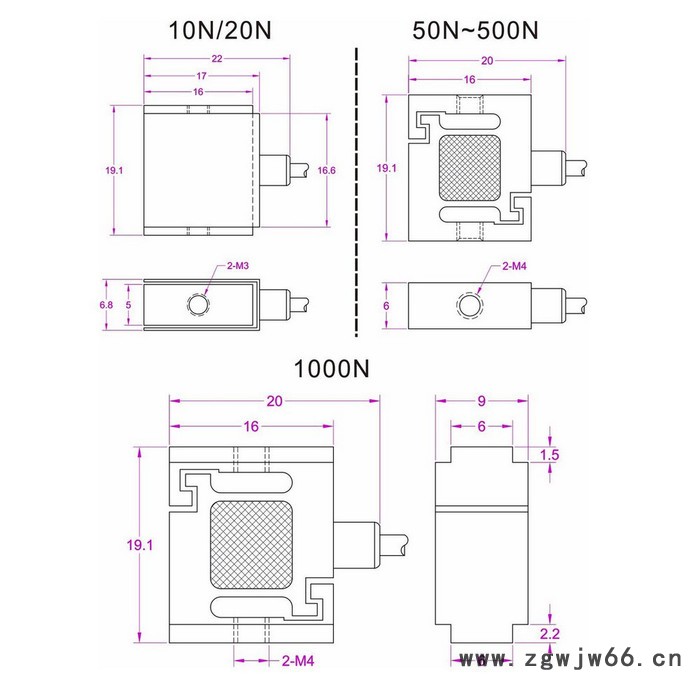

小尺寸弹簧拉力测量传感器FSSM尺寸图
小型弹簧拉力传感器FSSM订货号：
| FSSM订货号 | 测力范围 | 测力方向 |
| FSSM-10N | 0-10N / 0-1kgf | 拉力测量 压力测量 拉压双向力测量 |
| FSSM-20N | 0-20N / 0-2kgf | |
| FSSM-50N | 0-50N / 0-5kgf | |
| FSSM-100N | 0-100N / 0-10kgf | |
| FSSM-200N | 0-200N / 0-20kgf | |
| FSSM-300N | 0-300N / 0-30kgf | |
| FSSM-500N | 0-500N / 0-50kgf | |
| FSSM-1kN | 0-1000N / 0-100kgf |
小尺寸拉力测量传感器FSSM参数表
| 量程 | 10N 20N 50N 100N 200N 300N 500N 1000N 1kgf 2kgf 5kgf 10kgf 20kgf 30kgf 50kgf 100kgf |
| 供电电压 | 3-12V |
| 灵敏度系数 | 2.0 mV/V |
| 零点输出 | <0.05mV/V |
| 非线性 | ±0.1% 满量程 |
| 滞后 | ±0.1% 满量程 |
| 非重复性 | ±0.05% 满量程 |
| 蠕变（5min） | ±0.1% 满量程 |
| 安全过载 | 150% 满量程 |
| 极限过载 | 200% 满量程 |
| 温度补偿范围 | -10...+40℃ |
| 使用温度范围 | -20...+60℃ |
| 零点温度漂移 | ±0.03%/℃ |
| 灵敏度温度漂移 | ±0.02%/℃ |
| 输入阻抗 | 380±30 欧姆 |
| 输出阻抗 | 350±5 欧姆 |
| 绝缘阻抗 | >2000M 欧姆 |
| 传感器材质 | 不锈钢 |
| 防护等级 | IP62 |
| 导线 | 2*4000mm |
| 接线 | 红－电源正 黑－电源负 绿－信号正 白－信号负 |
小型弹簧拉力测量传感器20N/10N测量弹簧拉力大小2kg/1kg
传感器“额定输出”简介：
额定输出定义：传感器在满量程负载时的输出，一般表示为mV/V，一般也被叫做“灵敏度”。传感器的额定输出（灵敏度）指明了该传感器的信号输出范围。
传感器的输出信号=(供电电压x额定输出) x 加载力/传感器量程
额定输出一般有1.0mV/V 、1.5mV/V、2.0mV/V、3.0mV/V。
供电电压一般推荐是3-15V范围内的恒压。
“加载力/传感器量程”的范围是0-1（加载力的范围是0~量程）。
综上所述：测力传感器的输出信号范围一般在0-45mV范围以内，如果是拉压双向力传感器，输出信号范围**是-45mV~45mV。
例1：额定输出1.0mV/V压力传感器，采用10V供电，该传感器的输出信号范围**是约0-10mV。
例2：额定输出1.0mV/V拉力传感器，采用5V供电，该传感器的输出信号范围**是约0-5mV。
传感器外接信号放大器输出±5V/0-5V/0-10V/4-20mA :
放大器供电压压---24V DC 或 12V DC
放大器输出信号----0-5V,0-10V,4-20mA,-5~5V，信号大小与力值大小成正比。
例1：压力传感器FC10C-5kg配套信号变送器FSC(0-10V)，出厂前会标定好，力值与输出电压的对应关系**是0-5kg压力对应0-10V电压输出，即0V对应0kg，2V对应1kg，10V对应5kg，以此类推。
例2：拉压双向测力传感器FSSM-100N配套信号放大器FSC(-5-5V)，出厂前会调试好，力值与输出信号的对应关系为0-100N压力对应0-5V，0-100N拉力对应0-(-5V)，即0V对应0N，5V对应压力100N，-5V对应拉力100N，以此类推。
