品牌：XD
是否进口：否
极数：1P 3P
起订：1台
供应：999台
| 是否进口 | 否 |
|---|---|
| 极数 | 1P 3P |
| 额定频率 | 50（Hz） |
| 灭弧方式 | 六氟化硫断路器 |
| 机械寿命 | 1（万次） |
| 产地 | 陕西.西安 |
| 旋向 | 右旋 |
| 品牌 | XD |
| 型号 | CT126-GX |
| 加工定制 | 是 |
1 概述General
CT126-I(X)G、CT126-GX电动弹簧操动机构用于操作126kV GIS断路器，CT126-SP 、CTB-I(P).Y电动弹簧操作机构用于操作72.5～126kV高压六氟化硫瓷柱式断路器，其性能均符合GB1984-89《高压交流断路器》和本产品《技术规范》的要求。本机构具有电动储能和手动储能两种方式。
CT126-I(X)G、CT126-GXmotor operating mechanism applies with 126kV GIS.，CT126-SP、CTB-I(P).Ymotor operating mechanism applies with 72.5～126kV high- voltage SF6 porcelain type circuit breaker. The mechanisms according with requirements of GB1984-89《High-Voltage AC circuit Breaker》and《Technical Specification》.The mechanism has two ways to storage energy which are electric operation and manual operation.
2 使用条件Conditions of usage
2.1海拔高度Altitude：≤1000m(＞1000～3000m应在订货合同中说明must be show it,in the agreement)
2.2环境温度Ambient Temperature：-40℃～+40℃
2.3最大风压Riggest wind pressure：≤700Pa（相当于风速equivalent to wind speed 34m/s）
2.4地震裂度Seismic intensity：≤8度
2.5安装场所:Installation site
户内或户外(不适用于有易燃、易爆物质及化学腐蚀和剧烈震动的场所)outdoor / indoor(ot apply to inflammable, explosive, chemical corrosion and often servere vibration place.)
3 产品外形ProductOutline

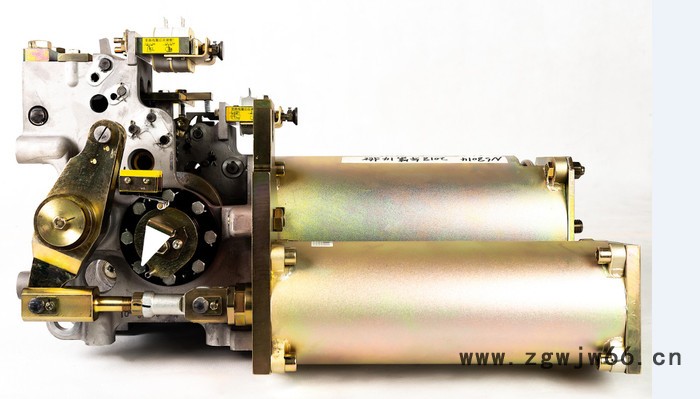

CT126-GX
CTB-I(P).Y
4 技术参数Technical data
| 序号 No. | 项目 Item | 单位 Unit | CT126-GX | |
| 1 | 合闸功/分闸功Opening / Closing operate power | J | 1350/1690 | |
| 2 | 电机Motor （交直流两用） (AC/DC) | 功率power | W | 450 |
| 3 | 电压voltage | V | 220/110 | |
| 4 | 分/合闸线圈 Opening /Closing coil | 额定电压Rated voltage | V | DC220/DC110 |
| 5 | 电流current | A | 2/3.67 | |
| 6 | 电阻Resistance | Ω | 110±5%/33±5% | |
| 7 | 机构输出转角Output rotating angle | 度 | 450 | |
| 8 | 机构活塞杆行程travel of piston rod | mm | 100 | |
备注：“1”表示该线圈需串接23Ω的电阻使用。
Note: “1”The resistance ofthe coilshould be used in series 23Ω.
| 序号 No. | 项目 Item | 单位 Unit | CTB-I(P).Y | ||
| 1 | 合闸功/分闸功Opening / Closing operate power | J | 1170/1540 | ||
| 2 | 电机 Motor （交直流两用） Motor(AC/DC) | 功率power | W | 450 | |
| 3 | 电压voltage | V | 220 | ||
| 4 | 分、合闸线圈 Opening/closing coil | 额定电压Rated voltage | V | DC 220 | |
| 5 | 电流current | A | 2 | ||
| 6 | 电阻Resistance | Ω | 110±5% | ||
| 7 | 机构输出转角Output rotating angle | 度 | 450 | ||
| 8 | 二次回路控制电压control voltage for secondary circuit | V | DC 220 | ||
| 9 | 机构活塞杆行程travel of piston rod | mm | 100 | ||
| 10 | 加热器haeter | 电压voltage | V | AC 220 | |
| 功率power | W | 100 | |||
5 重点工程应用 Application in key project
蒙西电网东乌旗铁矿110千伏变电站无人值守改造工程
West Inner Mongolia Power Grid DongwuqiIron Mine 110kV Substation Unattended Reconstruction Project
国网榆横～潍坊特高压交流输变电工程（晋中站）
State Grid Yuheng-Weifang UHV ACTransmission and Transformation Project(Jinzhong Station)
中电菲律宾光伏发电项目
CLP Philippines PV Power Generation Project
国网蒙西～天津南特高压交流输变电工程（北京西站）
State Grid West Inner Mongolia- SouthTianjin UHV AC Transmission and Transformation Project(West Beijing Station)
摩洛哥JeradalX350MW燃煤电站项目
Morocco Jeradal X350MW Coal Fired PowerStation Project
孟加拉Barisal110MW电厂132kV升压站
Bangladesh Barisal 110MW Power Plant 132kVbooster station
新一代智能变电站正路110千伏送变工程
New Generation Intelligent Substation 110kVTransmmision and Transformation Project
重庆大足西禅智能隔离断路器工程
