品牌：龙江
材质：组合件
产地：河北
起订：1件
供应：1000件
发货：10天内
| 材质 | 组合件 |
|---|---|
| 产地 | 河北 |
| 公称外径 | 20.0 cm * 50.0 cm * 5.0 cm |
| 类型 | 压缩 |
| 适用范围 | 管道 |
| 用途 | 电厂/化工厂 |
| 执行质量标准 | 国标 |
| 经营模式 | 生产加工 |
| 品牌 | 龙江 |
| 加工定制 | 是 |
| 使用温度范围 | 20℃~200℃ |
| 管道口径 | 按工地尺寸 |
| 管道厚度 | 按工地尺寸 |
| 抗撞强度 | 1.6MPa |
公司简介：
盐山县龙江管道设备制造有限公司、我公司是压力管道成套设备及其配件的专业生产厂商。是电动风门挡板门、人孔门、水流指示器、儒涨测量钢带尺、绝缘接头、恒力弹簧支吊架、恒力碟簧支吊架、支吊架、流量测量装置、罩型通气管、排污口、透光孔、沉降测点、卡套式接头、热工阀门、仪表阀门、高压垫片、承插挂件、位移指示器、阀门传动装置等产品专业生产加工的有限责任公司,可按国外及行业标准生产；各种系列、全部规格、不同材质的；高、中、低压工业管件及其延伸产品，年生产能力达100000T。 公司拥有生产设备和检测设备，先进的生产工艺、完善的检测手段，高素质的专业技术人员及员工队伍，严格执行ISO：9001质量保证体系，有效的控制了生产全过程，取得了特种设备制造许可证。同时建立了整体资讯系统，强调专业化管理，实行快速、简捷、高效的管理机制。公司总部设在河北省盐山县盐塔路工业区,盐山县龙江管道设备制造有限公司拥有完整、科学的质量管理体系。盐山县龙江管道设备制造有限公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临盐山县龙江管道设备制造有限公司参观、指导和业务洽谈。
产品详情：
江公司弹簧支吊架
根据力矩平衡原理设计。在规定的负载位移范围内，负载力矩和弹簧力矩始终保持平衡。因此，用恒吊支撑的管道和设备发生位移时，可以获得恒定的支承力，不会给管道和设备带来附加应力。恒吊一般用于需要减少位移应力的地方，如电站锅炉本体，发电厂的汽、风管及燃烧器等悬吊部分，以及石油化工设备和其它需要减少位移应力的地方。
用途和适用范围:
本标准适用于位移范围为VS(0~180mm)、TD(0~120mm)、载荷范围为154~217384N、使用温度范围-20℃~200℃的可变弹簧支吊架。
可变弹簧支吊架主要由圆柱螺旋弹簧、位移指示板、壳体及松紧螺母等零件组成。
可变弹簧支吊架按安装方式的不同，分为A、B、C、D、E、F、G七种型式。
A型----上螺纹悬吊型;
B型----单耳悬吊型;
C型----双耳悬吊型;
D型----上调节搁置型;
E型----下调节搁置型;
F型----支撑搁置型;
G型----并联悬吊型;
安装与使用:
安装:
1.A型
上吊杆一端与根部相连;另一端用螺纹拧入弹簧支吊架顶板螺孔内，并用螺母锁。花篮螺母下端与管道吊杆上端用螺纹相连，旋转花篮螺母，将管道吊装到规定的安装位置，然后用螺母锁紧。
2.B、C型
弹簧支吊架上端与吊杆或吊板相连，吊杆、吊板另一端生根在钢梁或楼板上。其他与A型相同。
3.D型
用螺栓将弹簧支吊架固定在钢梁或楼板上，吊杆穿过吊架本体与管道相连，旋转顶部螺母，将管道吊装到规定的安装位置，然后用螺母锁紧。
4.E型
用螺栓将弹簧支吊架固定在钢梁或楼板上。其他与A型相同。
5.F型
用螺栓将弹簧支吊架底板固定在基础、钢梁或楼板上，顶部支撑水平管道或弯道底部。当现场实际支撑高度与设计提供安装高度有出入时，可转动荷重柱进行微调。其微调量为Lmax与Lmin之间。弹簧型号VS30F0~9为±6mm、VS30F10~24为±12.5mm，弹簧型号VS60F、VS90F、VS120F、VS150F、VS180F分别为±25mm。
6.G型
旋转花篮螺母，使固定在钢梁或楼板上的吊杆拉紧，将吊架调整到设计的安装高度，再用螺母将花篮螺母锁紧。
由制造厂按用户提供的安装载荷，用上、下两块定位块将弹簧支吊架的指示板固定在与安装载荷相应的位置上，使弹簧支吊架暂处于刚性状态。
(2)管道经清洗、压试验后，取下上、下定位块，方可将管道投入使用。
(3)管道开始运行时，首先检查定位块是否合部拆除，再检查指示板从安装载荷到工作载荷的位移过程中有无卡阻现象。
(4)管道投入正常运行后，检查弹簧支吊架在工作载荷 时的位移是否与设计一致。管道停止运行后，检查指示板是否复位到安装载荷的位置。检查弹簧的吊架紧扣性等。

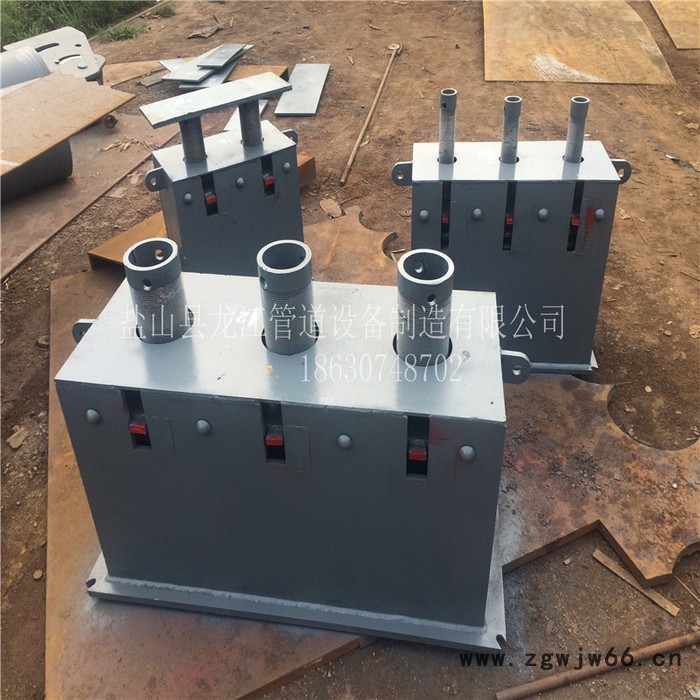

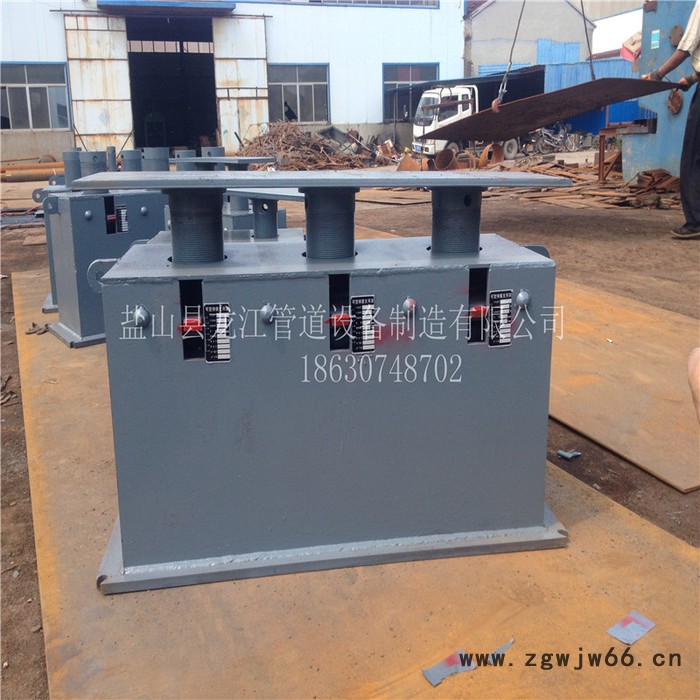

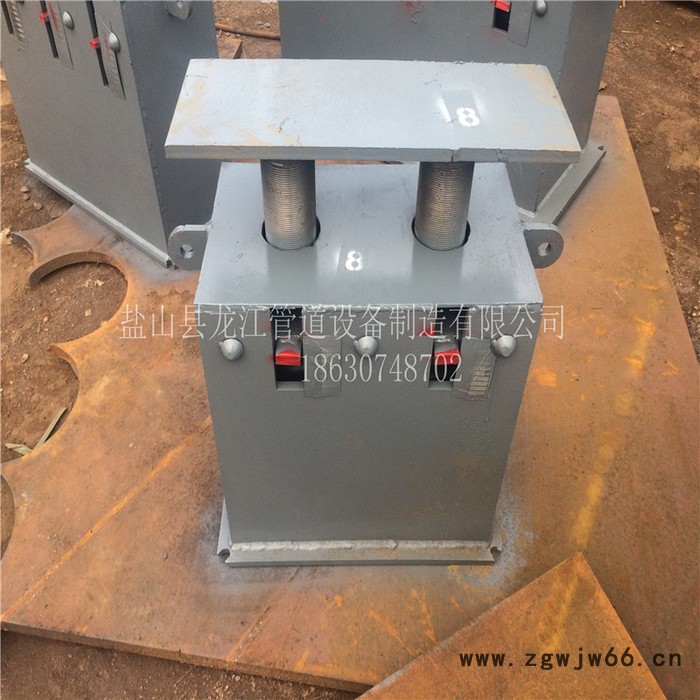

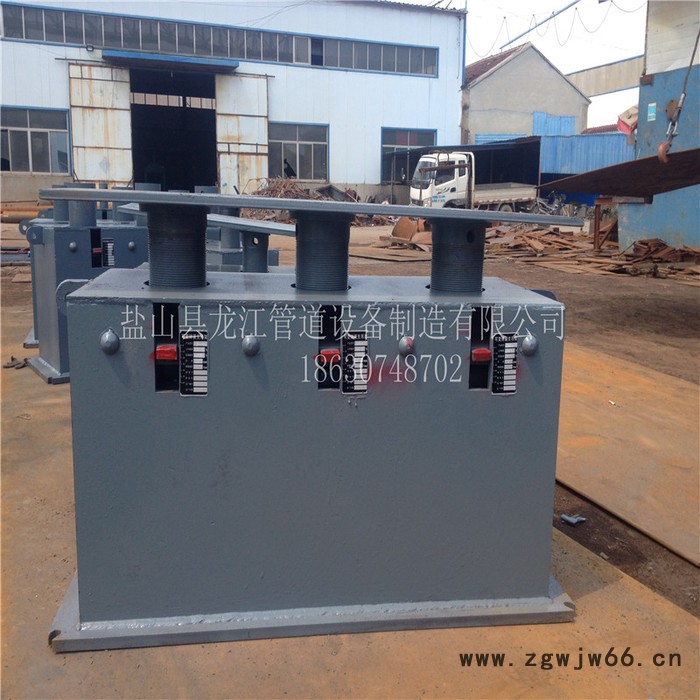

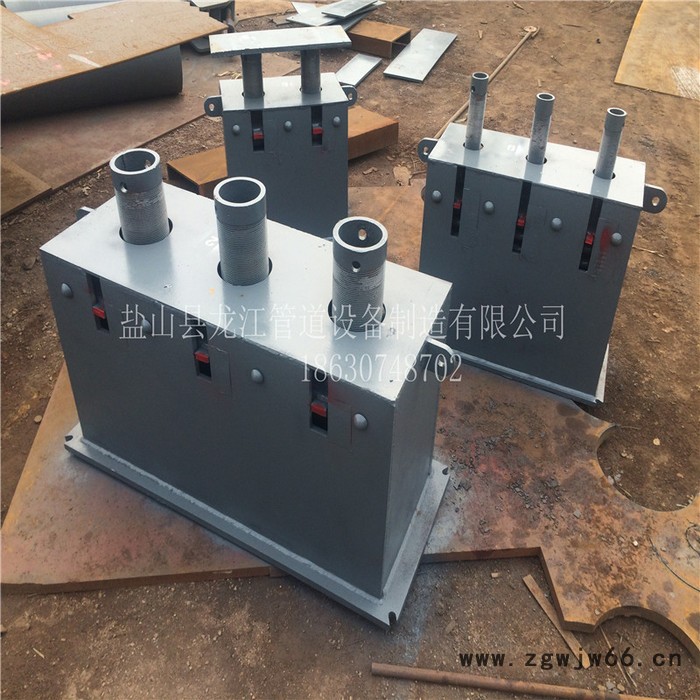

产品实拍：
